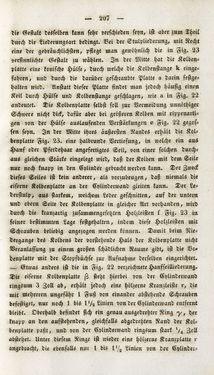

Seite - 207 - in Gemeinfaßliche Darstellung der Stabeisen u. Stahlbereitung in Frischherden - in den Ländern des Vereins zur Beförderung und Unterstütztung der Industrie und Gewerbe in Innerösterreich, dem Lande ob der Enns und Salzburg

— 20? — die Gestalt desselben kann sehr verschieden seyn, ist aber zum Theil durch die Liederungsart bedingt. Vei der Etulpliedcrung, mit Recht eine der gebräuchlichsten, pfiegt man gewöhnlich die in Fig. 23 versinnlichte Gestalt zu wählen. In der Mitte hat die Kolben- platte eine konische Hülse/ durch welche die Kolbenstange k einge- fahren, und durch die darüber geschraubte Platte 2 darin festge- halten wird. Anstatt dieser Platte findet man jedoch häufig einen Keil durch Hülse und Kolbenstange geschlagen, wie » in Fig. 22 andeutet. Die Kolbcnplatte selbst soll zur Vermeidung unnöthiger Schwere nicht dick, dafür aber bei größeren Kolben mit rippenarti- gcn von der Hülse auslaufenden Verstärkungen 0 Fig. 22 gegos- sen seyn. In der Mitte ihres äußersten Randes erhält dic Kol- benplatte Fig. 23. eine halbrunde Vertiefung, in welche ein aus Hanf oder Pfcrdehaar angefertigtes Seil, von einer solchen durch- aus gleichen Starte eingelegt wird, daß der Kolben mit dem Seile nur noch knapp in den Cylinder gebracht werden kann. Der Zweck dieses Seiles ist kein anderer, als vorzubeugen, daß niemals die eiserne Kolbenplatte an der Cylinderwand gleiten kann. Der Le- dcrstulp, aus starkem, weichem Lcder geschnitten, auf der untern und obern Seile der Kolbenplattc in gleicher Art vorhanden, wird durch die tran;artig zusammengesetzten Holzleisten k Fig. 23 in seiner bestimmten Lage festgehalten, indem diese Holzleisten mit Schrauben beliebig angezogen werden tonnen. Damit beim Nie- dergänge des Kolbens der vorstehende Hals der Kolbcnplatte nicht Veranlassung zu einem großen schädlichen Raume gibt, ist die Vo« denplatte mit der Stopfbüchse zur Aufnahme derselben eingerichtet. — Etwas anders ist die in Fig. 22 verzeichnete Hanfscilliederung. Nie eiserne Kolbenplatte /3 steht hierbei von der Cylindcrwand ringsum 3 Zoll ab, erhält jedoch eine hölzerne Kranzlciste »', die mit mehreren ungefähr 1 Fuß von einander abstehende Schrauben befestiget, nur noch 1 bis 1 '/u Linien von der Culindcrwand cntfcrnt bleibt. Oberhalb befindet sich ein genau ausgedrehter Ring <)/, der knapp an den aufstehenden, gleichfalls abgedrehten Rand der Kol- dcnplatte pastt, und von der Cylinderwand ringsum start '/^ Zoll abstehet. Unter diesem Ringe ist wieder eine hölzerne Kranzplatte r angebracht, die ebenfalls nur 1 bis 1'/, Linien von der Cylinder-
