Seite - 216 - in Die steiermärkisch-ständische montanistische Lehranstalt Vordernberg - Ein Jahrbuch für den innerösterreichischen Berg- und Hüttenmann - Ihr inneres Streben und Wirken und die derselben zugewandten Unterstütung von außen

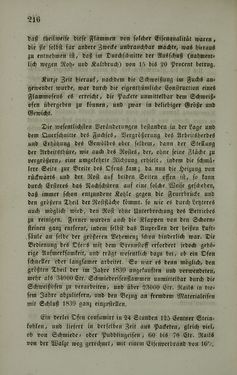

bei zweimahliger Schweißhitze, E« werden nähmlich 4 Packet? » 240 Pfund eingesetzt, nach der Schweißhitzr ans ein Quadro von 4" gewalzt, sodann gleich wieder zurückgegeben, und nach erfolgter zweiter Vchmeißhitze auf Rails vollendet. Solche Einsätze geschehen in 24 Stunden IN, so daß bei zweimahliger Hitze 2N Mahl geschweißt wird, »der es entfallen, das Einlegen und Au«« geben weggerechnet, auf die erste Hitze für die Packele 45 — 50 Minuten, auf die überwalzten und warm zurückgelegten aber 20—24 Minuten, Gleichzeitig wurden nun auch die Puddlingofen nach gleicher Vonstruclion in Gang gesetzt, und selbe, da an hinreichender Hitze nicht zu zweifeln war, s» eingerichtet, daß mit doppellem (also mit 600 Pfd,) Einsah bei 2 Arbeitsthüren gearbeitet wer- den konnte, und es liefert ein Ofen in 24 Stunden mit 9 Chargen von grauem mit heißer Luft erblasenen Löll inger Roh- eisen 50—51 Centner vollkommen gut gefrischtes Eisen in Form von Maße!» nach deni Schmieden, mit einem Calo von 5—6"/,, und Kohlenverbrauch von >,80—2,00 Pfd, Steinkohle auf lNV Pfund solchen Maßeleisens, Der Calo ivürde natürlich größer ausfallen, erhielten die Maßeln aleich nach dem Schmieden die Form von Millbars unter den Walzen; da man sich aber über- zeugte, daß die Maßeln im Schweißofen wcißwarm erhitzt, und dann aufMillbar gewalzt ein besseres und von Schlacke reineres Eisen geben, so wurde von ler sonst üblichen Weise abgegangen, indem vom Slirnhammer weg die Oberflächen des Maßels mehr abgekühlt und dicht sind, wo dann beim Walzen die noch beige- mengte Schlacke nicht austreten kann. Bei Anwendung solcher schwer entzündlicher Steinkohle ist es durchaus nicht anwendbar, während der Entkohlung (d. i. beim Aufkochen des Eisens) die Klappe zn schlieffen, indem, so wie der Zug und die größere Hitze aufhört, sich der Ofen mit schwefliger Säure füllt, und das Eisen mehr oder weniger rothbrüchig wird; daher mau nur hin- reichend garende Zuschläge anwenden und sehr behende Arbeiter haben muß, um bei gleich anhaltender Hitze den Prozeß dnrchzu- führen. W,rd es übrigens durchaus nothwendig, wahrend des Eutkohlungs-Stadilims die Temperatnr zu mindern, so ist es bes»
