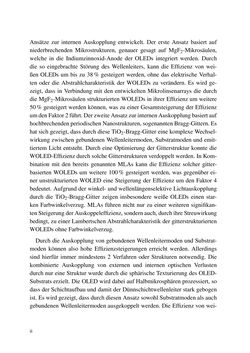

Seite - II - in Technologien für das Lichtmanagement in organischen Leuchtdioden

Ansätze zur internen Auskopplung entwickelt. Der erste Ansatz basiert auf niederbrechenden Mikrostrukturen, genauer gesagt auf MgF2-Mikrosäulen, welche in die Indiumzinnoxid-Anode der OLEDs integriert werden. Durch die so eingebrachte Störung des Wellenleiters, kann die Effizienz von wei- ßenOLEDs umbis zu 38%gesteigert werden, ohne das elektrischeVerhal- ten oder die Abstrahlcharakteristik derWOLEDs zu verändern. Eswird ge- zeigt, dass inVerbindungmit den entwickeltenMikrolinsenarrays die durch dieMgF2-Mikrosäulen strukturiertenWOLEDs in ihrerEffizienzumweitere 50%gesteigertwerdenkönnen,was zu einerGesamtsteigerungderEffizienz umdenFaktor2führt.DerzweiteAnsatzzurinternenAuskopplungbasiertauf hochbrechendenperiodischenNanostrukturen,sogenanntenBragg-Gittern.Es hat sichgezeigt, dassdurchdieseTiO2-Bragg-Gitter einekomplexeWechsel- wirkung zwischen gebundenenWellenleitermoden, Substratmodenund emit- tiertemLicht entsteht. Durch eineOptimierung derGitterstruktur konnte die WOLED-EffizienzdurchsolcheGitterstrukturenverdoppeltwerden. InKom- binationmit den bereits genanntenMLAs kann die Effizienz solcher gitter- basiertenWOLEDs umweitere 100%gesteigert werden, was gegenüber ei- ner unstrukturiertenWOLEDeine Steigerung der Effizienz umdenFaktor 4 bedeutet.Aufgrundderwinkel- undwellenlängenselektiveLichtauskopplung durch die TiO2-Bragg-Gitter zeigen insbesondere weiße OLEDs einen star- ken Farbwinkelverzug.MLAs führen nicht nur zu einerweiteren signifikan- tenSteigerungderAuskoppeleffizienz,sondernauch,durchihreStreuwirkung bedingt, zueinerLambertschenAbstrahlcharakteristikdergitterstrukturierten WOLEDsohneFarbwinkelverzug. Durch dieAuskopplungvongebundenenWellenleitermodenundSubstrat- moden können also hohe Effizienzsteigerungen erreicht werden. Allerdings sind hierfür immermindestens 2 Verfahren oder Strukturen notwendig. Die kombinierte Auskopplung von externen und internen optischen Verlusten durchnur eineStrukturwurdedurchdie sphärischeTexturierungdesOLED- Substrats erzielt.DieOLEDwirddabei aufHalbmikrosphärenprozessiert, so dass derSchichtaufbauunddamit derDünnschichtwellenleiter starkgebogen ist.Eswirdgezeigt, dassdurchdiesenAnsatz sowohlSubstratmodenals auch gebundenenWellenleitermodenausgekoppeltwerden.DieEffizienzvonwei- ii
