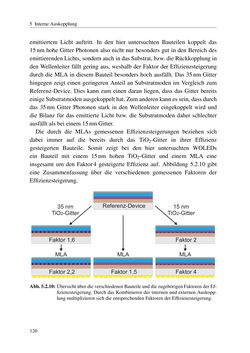

5 InterneAuskopplung emittiertem Licht auftritt. In den hier untersuchten Bauteilen koppelt das 15nmhoheGitter Photonen also nicht nur besonders gut in denBereich des emittierendenLichts, sondernauch indasSubstrat, bzw.dieRückkopplung in denWellenleiter fällt gering aus,weshalb der Faktor der Effizienzsteigerung durch dieMLA in diesemBauteil besonders hoch ausfällt. Das 35nmGitter hingegen zeigt einen geringerenAnteil an Substratmoden imVergleich zum Referenz-Device. Dies kann zum einen daran liegen, dass das Gitter bereits einigeSubstratmodenausgekoppelthat.Zumanderenkannessein,dassdurch das 35nmGitter Photonen stark in denWellenleiter eingekoppelt wird und die Bilanz für das emittierte Licht bzw. die Substratmoden daher schlechter ausfällt alsbei einem15nmGitter. Die durch die MLAs gemessenen Effizienzsteigerungen beziehen sich dabei immer auf die bereits durch das TiO2-Gitter in ihrer Effizienz gesteigerten Bauteile. Somit zeigt bei den hier untersuchten WOLEDs ein Bauteil mit einem 15nm hohen TiO2-Gitter und einem MLA eine insgesamt um den Faktor4 gesteigerte Effizienz auf. Abbildung 5.2.10 gibt eine Zusammenfassung über die verschiedenen gemessenen Faktoren der Effizienzsteigerung. Referenz-Device Faktor 2Faktor 1,6 Faktor 1,5 Faktor 4Faktor 2,2 35 nm TiO2-Gitter 15 nm TiO2-Gitter MLA MLA MLA Abb.5.2.10:ÜbersichtüberdieverschiedenenBauteileunddiezugehörigenFaktorenderEf- fizienzsteigerung.Durch dasKombinieren der internen und externenAuskopp- lungmultiplizierensichdieentsprechendenFaktorenderEffizienzsteigerung. 126
