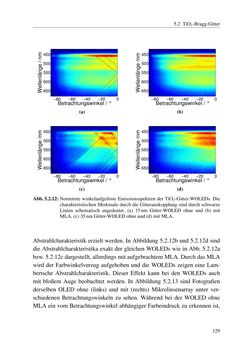

5.2 TiO2-Bragg-Gitter Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (a) Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (b) Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (c) Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (d) Abb.5.2.12:Normiertewinkelaufgelöste Emissionsspektren der TiO2-Gitter-WOLEDs.Die charakteristischenMerkmale durchdieGitterauskopplung sinddurch schwarze Linien schematisch angedeutet. (a) 15nm Gitter-WOLED ohne und (b) mit MLA. (c)35nmGitter-WOLEDohneund (d)mitMLA. Abstrahlcharakteristik erzieltwerden. InAbbildung5.2.12bund5.2.12d sind dieAbstrahlcharakteristika exakt der gleichenWOLEDswie inAbb. 5.2.12a bzw.5.2.12cdargestellt, allerdingsmitaufgebrachtemMLA.DurchdasMLA wird der Farbwinkelverzug aufgehoben und dieWOLEDs zeigen eine Lam- bertsche Abstrahlcharakteristik. Dieser Effekt kann bei den WOLEDs auch mit bloßemAuge beobachtet werden. In Abbildung 5.2.13 sind Fotografien derselben OLED ohne (links) und mit (rechts) Mikrolinsenarray unter ver- schiedenen Betrachtungswinkeln zu sehen. Während bei der WOLED ohne MLAein vomBetrachtungswinkel abhängiger Farbeindruck zu erkennen ist, 129
