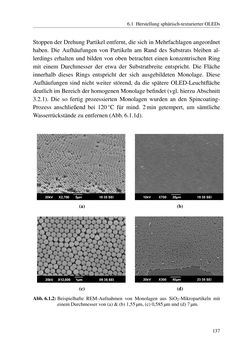

6.1 Herstellungsphärisch-texturierterOLEDs
StoppenderDrehungPartikel entfernt, die sich inMehrfachlagen angeordnet
haben. Die Aufhäufungen von Partikeln am Rand des Substrats bleiben al-
lerdings erhalten und bilden von oben betrachtet einen konzentrischen Ring
mit einem Durchmesser der etwa der Substratbreite entspricht. Die Fläche
innerhalb dieses Rings entspricht der sich ausgebildeten Monolage. Diese
Aufhäufungen sind nicht weiter störend, da die spätere OLED-Leuchtfläche
deutlich imBereichderhomogenenMonolagebefindet (vgl. hierzuAbschnitt
3.2.1). Die so fertig prozessierten Monolagen wurden an den Spincoating-
Prozess anschließend bei 120°C für mind. 2min getempert, um sämtliche
Wasserrückständezuentfernen (Abb.6.1.1d).
(a) (b)
(c) (d)
Abb.6.1.2:Beispielhafte REM-Aufnahmen von Monolagen aus SiO2-Mikropartikeln mit
einemDurchmesservon (a)&(b)1,55μm, (c)0,585μmund(d)7μm.
137
