6.2 Effizienzbetrachtung
Glassubstrat
SU-8
PEDOT
WOLED-Stack
SiO -Sphären2

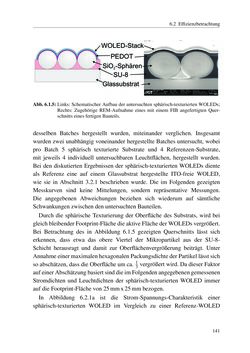

Abb.6.1.5:Links: SchematischerAufbauder untersuchten sphärisch-texturiertenWOLEDs;
Rechts: Zugehörige REM-Aufnahme eines mit einem FIB angefertigten Quer-
schnitts eines fertigenBauteils.
desselben Batches hergestellt wurden, miteinander verglichen. Insgesamt
wurden zwei unabhängig voneinander hergestellteBatches untersucht,wobei
pro Batch 5 sphärisch texturierte Substrate und 4 Referenzen-Substrate,
mit jeweils 4 individuell untersuchbaren Leuchtflächen, hergestellt wurden.
Bei den diskutierten Ergebnissen der sphärisch-texturiertenWOLEDs diente
als Referenz eine auf einem Glassubstrat hergestellte ITO-freie WOLED,
wie sie in Abschnitt 3.2.1 beschrieben wurde. Die im Folgenden gezeigten
Messkurven sind keine Mittelungen, sondern repräsentative Messungen.
Die angegebenen Abweichungen beziehen sich wiederum auf sämtliche
SchwankungenzwischendenuntersuchtenBauteilen.
Durch die sphärische Texturierung der Oberfläche des Substrats, wird bei
gleichbleibenderFootprint-FlächedieaktiveFlächederWOLEDsvergrößert.
Bei Betrachtung des in Abbildung 6.1.5 gezeigten Querschnitts lässt sich
erkennen, dass etwa das obere Viertel der Mikropartikel aus der SU-8-
Schicht herausragt und damit zur Oberflächenvergrößerung beiträgt. Unter
AnnahmeeinermaximalenhexagonalenPackungsdichtederPartikel lässtsich
soabschätzen,dassdieOberflächeumca. 13 vergrößertwird.DadieserFaktor
aufeinerAbschätzungbasiertsinddieimFolgendenangegebenengemessenen
Stromdichten und Leuchtdichten der sphärisch-texturierten WOLED immer
aufdieFootprint-Flächevon25mmx25mmbezogen.
In Abbildung 6.2.1a ist die Strom-Spannungs-Charakteristik einer
sphärisch-texturierten WOLED im Vergleich zu einer Referenz-WOLED
141
Technologien für das Lichtmanagement in organischen Leuchtdioden
