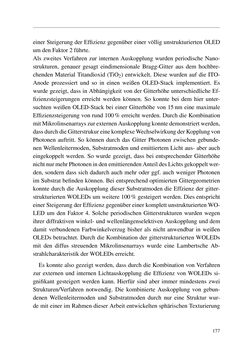

Seite - 177 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

einer SteigerungderEffizienz gegenüber einer völlig unstrukturiertenOLED umdenFaktor2 führte. Als zweites Verfahren zur internenAuskopplungwurden periodischeNano- strukturen, genauer gesagt eindimensionale Bragg-Gitter aus dem hochbre- chendenMaterial Titandioxid (TiO2) entwickelt. Diesewurden auf die ITO- Anode prozessiert und so in einen weißen OLED-Stack implementiert. Es wurde gezeigt, dass inAbhängigkeit von derGitterhöhe unterschiedlicheEf- fizienzsteigerungen erreicht werden können. So konnte bei dem hier unter- suchtenweißenOLED-Stack bei einerGitterhöhe von 15nmeinemaximale Effizienzsteigerungvon rund100%erreichtwerden.DurchdieKombination mitMikrolinsenarrayszurexternenAuskopplungkonntedemonstriertwerden, dassdurchdieGitterstrukureinekomplexeWechselwirkungderKopplungvon Photonen auftritt. So können durch das Gitter Photonen zwischen gebunde- nenWellenleitermoden, Substratmodenund emittiertemLicht aus- aber auch eingekoppelt werden. Sowurde gezeigt, dass bei entsprechender Gitterhöhe nichtnurmehrPhotonenindenemittierendenAnteildesLichtsgekoppeltwer- den, sondern dass sich dadurch auchmehr oder ggf. auchweniger Photonen imSubstrat befindenkönnen.Bei entsprechendoptimiertenGittergeometrien konnte durch dieAuskopplung dieser Substratmoden die Effzienz der gitter- strukturiertenWOLEDsumweitere100%gesteigertwerden.Dies entspricht einerSteigerungderEffizienzgegenübereinerkomplettunstrukturiertenWO- LED um den Faktor 4. Solche periodischen Gitterstrukturen wurden wegen ihrer diffraktivenwinkel- undwellenlängenselektivenAuskopplungunddem damit verbundenen Farbwinkelverzug bisher als nicht anwendbar in weißen OLEDsbetrachtet.Durch dieKombination der gitterstrukturiertenWOLEDs mit den diffus streuenden Mikrolinsenarrays wurde eine Lambertsche Ab- strahlcharakteristikderWOLEDserreicht. Es konnte also gezeigtwerden, dass durchdieKombinationvonVerfahren zur externen und internen Lichtauskopplung die Effizienz vonWOLEDs si- gnifikant gesteigert werden kann. Hierfür sind aber immermindestens zwei Strukturen/Verfahren notwendig. Die kombinierte Auskopplung von gebun- denen Wellenleitermoden und Substratmoden durch nur eine Struktur wur- demit einer imRahmendieserArbeit entwickelten sphärischenTexturierung 177
