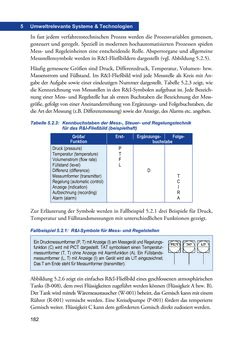

182 5 Umweltrelevante Systeme & Technologien In fast jedem verfahrenstechnischen Prozess werden die Prozessvariablen gemessen, gesteuert und geregelt. Speziell in modernen hochautomatisierten Prozessen spielen Mess- und Regeleinheiten eine entscheidende Rolle. Absperrorgane und allgemeine Messstellensymbole werden in R&I-Fließbildern dargestellt (vgl. Abbildung 5.2.5). Häufig gemessene Größen sind Druck, Differenzdruck, Temperatur, Volumen- bzw. Massenstrom und Füllstand. Im R&I-Fließbild wird jede Messstelle als Kreis mit An- gabe der Aufgabe sowie einer eindeutigen Nummer dargestellt. Tabelle 5.2.3 zeigt, wie die Kennzeichnung von Messstellen in den R&I-Symbolen aufgebaut ist. Jede Bezeich- nung einer Mess- und Regelstelle hat als ersten Buchstaben die Bezeichnung der Mess- größe, gefolgt von einer Aneinanderreihung von Ergänzungs- und Folgebuchstaben, die die Art der Messung (z.B. Differenzmessung) sowie der Anzeige, des Alarms etc. angeben. Tabelle 5.2.3: Kennbuchstaben der Mess-, Steuer- und Regelungstechnik für das R&I-Fließbild (beispielhaft) Größe/ Funktion Erst- Ergänzungs- Folge- • buchstabe Druck (pressure) P Temperatur (temperature) T Volumenstrom (flow rate) F Füllstand (level) L Differenz (difference) D Messumformer (transmitter) T Regelung (automatic control) C Anzeige (indication) I Aufzeichnung (recording) R Alarm (alarm) A Zur Erläuterung der Symbole werden in Fallbeispiel 5.2.1 drei Beispiele für Druck, Temperatur und Füllstandsmessungen mit unterschiedlichen Funktionen gezeigt. Fallbeispiel 5.2.1: R&I-Symbole für Mess- und Regelstellen Ein Druckmessumformer (P, T) mit Anzeige (I) am Messgerät und Regelungs- funktion (C) wird mit PICT dargestellt. TAT symbolisiert einen Temperatur- messumformer (T, T) ohne Anzeige mit Alarmfunktion (A). Ein Füllstands- messumformer (L, T) mit Anzeige (I) am Gerät wird als LIT eingezeichnet. Das T am Ende steht für Messumformer (transmitter). Abbildung 5.2.6 zeigt ein einfaches R&I-Fließbild eines geschlossenen atmosphärischen Tanks (B-008), dem zwei Flüssigkeiten zugeführt werden können (Flüssigkeit A bzw. B). Der Tank wird mittels Wäremeaustauscher (W-001) beheizt, das Gemisch kann mit einem Rührer (R-001) vermischt werden. Eine Kreiselpumpe (P-001) fördert das temperierte Gemisch weiter. Flüssigkeit C kann dem geförderten Gemisch direkt zudosiert werden.
