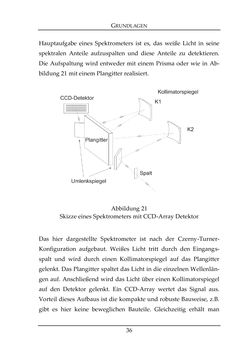

GRUNDLAGEN 36 Hauptaufgabe eines Spektrometers ist es, das weiße Licht in seine spektralen Anteile aufzuspalten und diese Anteile zu detektieren. Die Aufspaltung wird entweder mit einem Prisma oder wie in Ab- bildung 21 mit einem Plangitter realisiert. Abbildung 21 Skizze eines Spektrometers mit CCD-Array Detektor Das hier dargestellte Spektrometer ist nach der Czerny-Turner- Konfiguration aufgebaut. Weißes Licht tritt durch den Eingangs- spalt und wird durch einen Kollimatorspiegel auf das Plangitter gelenkt. Das Plangitter spaltet das Licht in die einzelnen Wellenlän- gen auf. Anschließend wird das Licht über einen Kollimatorspiegel auf den Detektor gelenkt. Ein CCD-Array wertet das Signal aus. Vorteil dieses Aufbaus ist die kompakte und robuste Bauweise, z.B. gibt es hier keine beweglichen Bauteile. Gleichzeitig erhält man
