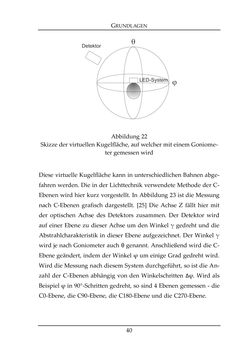

GRUNDLAGEN 40 Abbildung 22 Skizze der virtuellen Kugelfläche, auf welcher mit einem Goniome- ter gemessen wird Diese virtuelle Kugelfläche kann in unterschiedlichen Bahnen abge- fahren werden. Die in der Lichttechnik verwendete Methode der C- Ebenen wird hier kurz vorgestellt. In Abbildung 23 ist die Messung nach C-Ebenen grafisch dargestellt. [25] Die Achse Z fällt hier mit der optischen Achse des Detektors zusammen. Der Detektor wird auf einer Ebene zu dieser Achse um den Winkel γ gedreht und die Abstrahlcharakteristik in dieser Ebene aufgezeichnet. Der Winkel γ wird je nach Goniometer auch θ genannt. Anschließend wird die C- Ebene geändert, indem der Winkel ϕ um einige Grad gedreht wird. Wird die Messung nach diesem System durchgeführt, so ist die An- zahl der C-Ebenen abhängig von den Winkelschritten Δϕ. Wird als Beispiel ϕ in 90°-Schritten gedreht, so sind 4 Ebenen gemessen - die C0-Ebene, die C90-Ebene, die C180-Ebene und die C270-Ebene.
