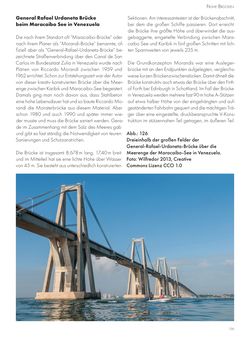

156 Frühe Brücken General Rafael Urdaneta Brücke beim Maracaibo See in Venezuela Die nach ihrem Standort oft “Maracaibo-Brücke“ oder nach ihrem Planer als “Morandi-Brücke“ benannte, of- fiziell aber als “General-Rafael-Urdaneta-Brücke“ be- zeichnete Straßenverbindung über den Canal de San Carlos im Bundesstaat Zulia in Venezuela wurde nach Plänen von Riccardo Morandi zwischen 1959 und 1962 errichtet. Schon zur Entstehungszeit war der Autor von dieser kreativ konstruierten Brücke über die Meer- enge zwischen Karibik und Maracaibo-See begeistert. Damals ging man noch davon aus, dass Stahlbeton eine hohe Lebensdauer hat und so baute Riccardo Mo- randi die Monsterbrücke aus diesem Material. Aber schon 1980 und auch 1990 und später immer wie- der musste und muss die Brücke saniert werden. Gera- de im Zusammenhang mit dem Salz des Meeres gab und gibt es fast ständig die Notwendigkeit von teuren Sanierungen und Schutzanstrichen. Die Brücke ist insgesamt 8.678 m lang, 17,40 m breit und im Mittelteil hat sie eine lichte Höhe über Wasser von 45 m. Sie besteht aus unterschiedlich konstruierten Sektionen. Am interessantesten ist der Brückenabschnitt, bei dem die großen Schiffe passieren. Dort erreicht die Brücke ihre größte Höhe und überwindet die aus- gebaggerte, eingetiefte Verbindung zwischen Mara- caibo See und Karibik in fünf großen Schritten mit lich- ten Spannweiten von jeweils 235 m. Die Grundkonzeption Morandis war eine Ausleger- brücke mit an den Endpunkten aufgelegten, vergleichs- weise kurzen Brückenzwischenstücken. Damit ähnelt die Brücke konstruktiv auch etwas der Brücke über den Firth of Forth bei Edinburgh in Schottland. Im Fall der Brücke in Venezuela werden mehrere fast 90 m hohe A-Stützen auf etwa halber Höhe von der eingehängten und auf- geständerten Fahrbahn gequert und die mächtigen Trä- ger über eine eingestellte, druckbeanspruchte V-Kons- truktion im stützennahen Teil getragen, im äußeren Teil Abb.: 126 Dreieinhalb der großen Felder der General-Rafael-Urdaneta-Brücke über die Meerenge der Maracaibo-See in Venezuela. Foto: Wilfredor 2013, Creative Commons Lizenz CCO 1.0
