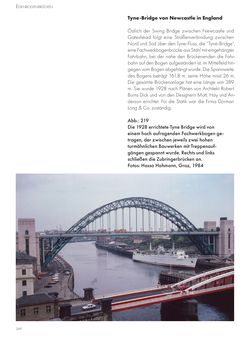

269 eisenBogenBrücken Tyne-Bridge von Newcastle in England Östlich der Swing Bridge zwischen Newcastle und Gateshead folgt eine Straßenverbindung zwischen Nord und Süd über den Tyne-Fluss, die “Tyne-Bridge“, eine Fachwerkbogenbrücke aus Stahl mit eingehängter Fahrbahn, bei der nahe den Brückenenden die Fahr- bahn auf den Bogen aufgeständert ist, im Mittelfeld hin- gegen vom Bogen abgehängt wurde. Die Spannweite des Bogens beträgt 161,8 m, seine Höhe misst 26 m. Die gesamte Brückenanlage hat eine Länge von 389 m. Sie wurde 1928 nach Plänen von Architekt Robert Burns Dick und von den Designern Mott, Hay und An- derson errichtet. Für die Statik war die Firma Dorman Long & Co. zuständig. Abb.: 219 Die 1928 errichtete Tyne Bridge wird von einem hoch aufragenden Fachwerkbogen ge- tragen, der zwischen jeweils zwei hohen turmähnlichen Bauwerken mit Treppenauf- gängen gespannt wurde. Rechts und links schließen die Zubringerbrücken an. Fotos: Hasso Hohmann, Graz, 1984
