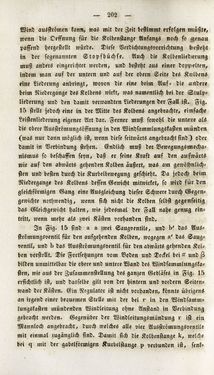

— 202 — Wind ausströmen kann, was mit der Zeit bestimmt erfolgen nnüßte, wenn die Oeffnung für die Kolbenstange Anfangs noch so cgenau passend hergestellt würde. Diese Verdichtungsvoriichtung biesteht in der sogenannten Stopfbüchse. Auch die Kolbcnlied,erung muß anders eingerichtet werden, und besteht aus einer doppelten, indem man auf der untern und auf der obern Seite des Kwlbens eine Liederung anbringt, wovon die eine beim Auf- die aindere beim Niedergange des Kolbens wirkt, was namentlich bei der Ttulp- liederung und den damit verwandten Licderungcn der Fall ist. Fig. 15 stellt jedoch eine in der Mitte des Kolbens angebrachte, eimfache keistcnlicderung eigener Art dar. Ferner muß sowohl die untc re als die obere Ausströmungsöffnung in den Windsammlungskastcn münden (was nur dann möglich ist, wenn diese seitwärts angebracht sind ) oder damit in Verbindung stehen. Endlich muß der Vewegungsnnccha- nismus so beschaffen seyn, daß er seine Kraft auf den aufwärts wie auf den abwärts gehenden Kolben äußert, was am gewölhnlich- stcn und besten durch die Kurbelbewegung geschieht. Da jedoch» beim Niedergänge des Kolbens dessen Gewicht mitwirket, so wird für den gleichförmigen Gang eine Ausgleichung dieser Schwere durch Gegen- gewichte nothwendig, wenn sich nicht die Kolben selbst gegenseitig das Gleichgewicht halten, wie jedesmal der Fall nahe genug ein- tritt, wenn mehr als zwei Kästen vorhanden sind. In Fig. 15 sind » s zwei Saugventile, und K< das Aus- strömungsventil für den aufgehenden Kolben, wogegen a^ das Säug- ventil, und I' das Ausströmungsvcntil für den abwärts gehenden Kol- ben vorstellt. Die Fortsetzungen vom Veden und Teckel bei ^ und O bilden unmittelbar die obere und untere Wand des Windsammlungska- sten, wie aus der Zusammenstellung des ganzen Geblase« in Fig. 15 ersichtlich ist, und dasselbe gilt von der hintern und »ordern Seiten- wand tcr Kästen. Ein Ncgulator ist nicht vorhanden, könnte übrigens an irgend einer bequemen Stelle mit der bei »> in den Windsamm- lungstasten mündenden Windleitung ohne AnstanV in Verbindung gebracht werden. Gegenüber der Windleitungsmündung » ist ein Mannloch angebracht, durch welches alle vier AuZströmungsvenlile mit einmal zugänglich sind. Damit sich die Kolbenstange lc, welche bei <i mit der gabelförmigen Kurbclstange p verbunden ist, senk-
