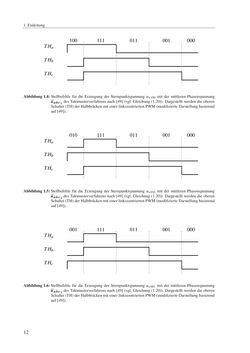

1 Einleitung THa THb THc 111 000100 011 001 Abbildung1.4:Stellbefehle für die Erzeugung der Sternpunktspannung us100 mit der mittleren Phasenspannung uabc1 desTaktmusterverfahrens nach [49] (vgl.Gleichung (1.20)).Dargestelltwerdendie oberen Schalter (TH)derHalbbrückenmiteiner linkszentriertenPWM(modifizierteDarstellungbasierend auf [49]). THa THb THc 111 000010 011 001 Abbildung1.5:Stellbefehle für die Erzeugung der Sternpunktspannung us010 mit der mittleren Phasenspannung uabc2 desTaktmusterverfahrens nach [49] (vgl.Gleichung (1.20)).Dargestelltwerdendie oberen Schalter (TH)derHalbbrückenmiteiner linkszentriertenPWM(modifizierteDarstellungbasierend auf [49]). THa THb THc 111 000001 011 001 Abbildung1.6:Stellbefehle für die Erzeugung der Sternpunktspannung us001 mit der mittleren Phasenspannung uabc3 desTaktmusterverfahrens nach [49] (vgl.Gleichung (1.20)).Dargestelltwerdendie oberen Schalter (TH)derHalbbrückenmiteiner linkszentriertenPWM(modifizierteDarstellungbasierend auf [49]). 12
