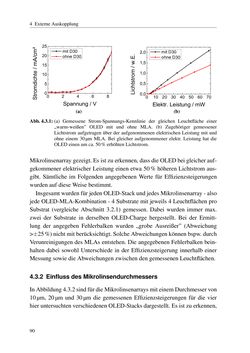

4 ExterneAuskopplung 0 2 4 6 8 0 5 10 15 20 25 Spannung / V mit D30 ohne D30 (a) 0 10 20 30 40 50 60 70 0,0 0,5 1,0 1,5 2,0 Elektr. Leistung / mW mit D30 ohne D30 (b) Abb.4.3.1: (a) Gemessene Strom-Spannungs-Kennlinie der gleichen Leuchtfläche einer „warm-weißen” OLED mit und ohne MLA. (b) Zugehöriger gemessener Lichtstromaufgetragen über der aufgenommenen elektrischenLeistungmit und ohne einem 30μmMLA. Bei gleicher aufgenommener elektr. Leistung hat die OLEDeinenumca.50%erhöhtenLichtstrom. Mikrolinsenarraygezeigt.Es ist zuerkennen,dassdieOLEDbeigleicherauf- gekommener elektrischerLeistung einen etwa 50%höherenLichtstromaus- gibt. Sämtliche im Folgenden angegebenenWerte für Effizienzsteigerungen wurdenaufdieseWeisebestimmt. Insgesamtwurdenfür jedenOLED-StackundjedesMikrolinsenarray-also jedeOLED-MLA-Kombination - 4Substratemit jeweils 4Leuchtflächenpro Substrat (vergleiche Abschnitt 3.2.1) gemessen. Dabei wurden immer max. zwei der Substrate in derselben OLED-Charge hergestellt. Bei der Ermitt- lung der angegeben Fehlerbalken wurden „grobe Ausreißer” (Abweichung >±25%)nichtmitberücksichtigt.SolcheAbweichungenkönnenbspw.durch VerunreinigungendesMLAsentstehen.Die angegebenenFehlerbalkenbein- halten dabei sowohl Unterschiede in der Effizienzsteigerung innerhalb einer MessungsowiedieAbweichungenzwischendengemessenenLeuchtflächen. 4.3.2 EinflussdesMikrolinsendurchmessers InAbbildung4.3.2sindfürdieMikrolinsenarraysmiteinemDurchmesservon 10μm, 20μm und 30μm die gemessenen Effizienzsteigerungen für die vier hieruntersuchtenverschiedenenOLED-Stacksdargestellt.Es ist zuerkennen, 90
