5 InterneAuskopplung
ω
kk0
k ˙n0 Substrat k ˙n0 OLED
ω0 Emittiertes
Licht Substratmoden Gebundene
Wellenleitermoden
ω=c˙kx
ωp
Oberflächenplasmonpolariton
ω= c
˙kxnSubstrat ω= c
˙kxnOLED
±G

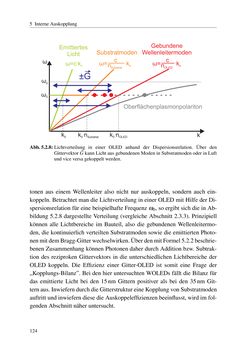

Abb.5.2.8:Lichtverteilung in einer OLED anhand der Dispersionsrelation. Über den
Gittervektor GkannLicht ausgebundenenModen inSubstratmodenoder inLuft
undviceversagekoppeltwerden.
tonen aus einem Wellenleiter also nicht nur auskoppeln, sondern auch ein-
koppeln.BetrachtetmandieLichtverteilung in einerOLEDmitHilfe derDi-
spersionsrelation für einebeispielhafteFrequenzω0, so ergibt sichdie inAb-
bildung 5.2.8 dargestellteVerteilung (vergleicheAbschnitt 2.3.3). Prinzipiell
können alle Lichtbereiche imBauteil, also die gebundenenWellenleitermo-
den, die kontinuierlich verteiltenSubstratmoden sowie die emittiertenPhoto-
nenmitdemBragg-Gitterwechselwirken.ÜberdenmitFormel5.2.2beschrie-
benenZusammenhangkönnenPhotonendaher durchAdditionbzw.Subtrak-
tion des reziprokenGittervektors in die unterschiedlichen Lichtbereiche der
OLED koppeln. Die Effizienz einer Gitter-OLED ist somit eine Frage der
„Kopplungs-Bilanz”.Bei denhier untersuchtenWOLEDs fällt dieBilanz für
das emittierte Licht bei den 15nm Gittern positiver als bei den 35nm Git-
ternaus. InwieferndurchdieGitterstruktureineKopplungvonSubstratmoden
auftritt und inwieferndiesedieAuskoppeleffizienzenbeeinflusst,wird imfol-
gendenAbschnitt näheruntersucht.
