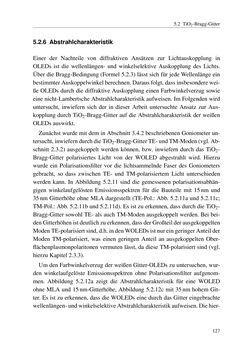

Image of the Page - 127 -
Text of the Page - 127 -
5.2 TiO2-Bragg-Gitter
5.2.6 Abstrahlcharakteristik
Einer der Nachteile von diffraktiven Ansätzen zur Lichtauskopplung in
OLEDs ist die wellenlängen- und winkelselektive Auskopplung des Lichts.
Über dieBragg-Bedingung (Formel 5.2.3) lässt sich für jedeWellenlänge ein
bestimmterAuskoppelwinkelberechnen.Darausfolgt,dass insbesonderewei-
ßeOLEDsdurch die diffraktiveAuskopplung einenFarbwinkelverzug sowie
einenicht-LambertscheAbstrahlcharakteristik aufweisen. ImFolgendenwird
untersucht, inwiefern sich der in dieser Arbeit untersuchte Ansatz zur Aus-
kopplungdurchTiO2-Bragg-Gitter auf dieAbstrahlcharakteristik derweißen
OLEDsauswirkt.
Zunächstwurdemit dem inAbschnitt 3.4.2beschriebenenGoniometer un-
tersucht, inwieferndurchdieTiO2-Bragg-GitterTE-undTM-Moden(vgl.Ab-
schnitt 2.3.2) ausgekoppelt werden können, bzw. inwiefern durch das TiO2-
Bragg-Gitter polarisiertes Licht von der WOLED abgestrahlt wird. Hierzu
wurde ein Polarisationsfilter vor die lichtsammelnde Faser des Goniometers
gebracht, so dass zwischen TE- und TM-polarisiertem Licht unterschieden
werden kann. In Abbildung 5.2.11 sind die gemessenen polarisationsabhän-
gigen winkelaufgelösten Emissionsspektren für die Bauteile mit 15nm und
35nmGitterhöhe ohneMLAdargestellt (TE-Pol.:Abb. 5.2.11a und 5.2.11c;
TM-Pol.:Abb.5.2.11bund5.2.11d).Es ist zuerkennen,dassdurchdieTiO2-
Bragg-Gitter sowohlTE- als auchTM-Modenausgekoppeltwerden.Bei bei-
denGitterhöhenistdeutlichzuerkennen,dassderGroßteilderausgekoppelten
ModenTE-polarisiertsind,d.h. indenWOLEDsistnureingeringerAnteilder
Moden TM-polarisiert, was einen geringen Anteil an ausgekoppelten Ober-
flächenplasmonpolaritonenvermuten lässt, da dieseTM-polarisiert sind (vgl.
hierzuKapitel2.3.3).
UmdenFarbwinkelverzugderweißenGitter-OLEDszuuntersuchen,wur-
den winkelaufgelöste Emissionsspektren ohne Polarisationsfilter aufgenom-
men. Abbildung 5.2.12a zeigt die Abstrahlcharakteristik für eine WOLED
ohneMLAund 15nm-Gitterhöhe,Abbildung 5.2.12cmit 35nmhohemGit-
ter. Es ist zu erkennen, dass dieWOLEDseinedurchdasGitter eingebrachte
wellenlängen-undwinkelselektiveAbstrahlcharakteristikaufweisen.Diehier-
127
