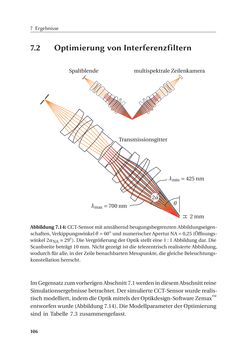

7 Ergebnisse 7.2 OptimierungvonInterferenzfiltern Spaltblende multispektraleZeilenkamera Transmissionsgitter λmax=700nm λmin=425nm 2α θ 2mm Abbildung7.14:CCT-SensormitannäherndbeugungsbegrenztenAbbildungseigen- schaften,Verkippungswinkelθ=60◦undnumerischerAperturNA=0,25(Öffnungs- winkel2αNA≈29◦).DieVergrößerungderOptikstellteine1:1Abbildungdar.Die Scanbreitebeträgt10mm.Nichtgezeigt istdie telezentrischrealisierteAbbildung, wodurchfüralle, inderZeilebenachbartenMesspunkte,diegleicheBeleuchtungs- konstellationherrscht. ImGegensatzzumvorherigenAbschnitt7.1werdenindiesemAbschnittreine Simulationsergebnissebetrachtet.DersimulierteCCT-Sensorwurderealis- tischmodelliert, indemdieOptikmittelsderOptikdesign-SoftwareZemax™ entworfenwurde(Abbildung7.14).DieModellparameterderOptimierung sind in Tabelle 7.3 zusammengefasst. 106
