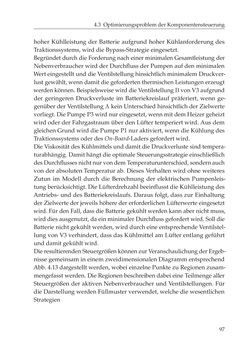

Seite - 97 - in Energiemanagement-Strategien für batterieelektrische Fahrzeuge

4.3 OptimierungsproblemderKomponentensteuerung hoherKühlleistungder Batterie aufgrundhoherKühlanforderungdes Traktionssystems,wirddieBypass-Strategieeingesetzt. BegründetdurchdieForderungnacheinerminimalenGesamtleistungder NebenverbraucherwirdderDurchflussderPumpenaufdenminimalen WerteingestelltunddieVentilstellunghinsichtlichminimalemDruckver- lustgewählt,wenndamitdiegefordertenthermischenLeistungenerzeugt werdenkönnen.BeispielsweisewirddieVentilstellungBvonV3aufgrund der geringerenDruckverluste imBatteriekreislauf präferiert,wenn ge- genüberderVentilstellungAkeinUnterschiedhinsichtlichderZielwerte vorliegt.DiePumpeP3wirdnureingesetzt,wennmitdemHeizergeheizt wirdoderderFahrgastraumüberdenLüfter temperiertwird.Ausdem gleichenGrundwirddiePumpeP1nuraktiviert,wenndieKühlungdes TraktionssystemsoderdesOn-Board-Ladersgefordertwird. DieViskositätdesKühlmittelsunddamitdieDruckverlustesindtempera- turabhängig.DamithängtdieoptimaleSteuerungsstrategieeinschließlich desDurchflussesnichtnurvondemTemperaturunterschied,sondernauch vonderabsolutenTemperaturab.DiesesVerhaltenwirdohneweiteres Zutun imModell durch die Berechnung der elektrischen Pumpenleis- tungberücksichtigt.DieLüfterdrehzahlbeeinflusstdieKühlleistungdes Antriebs-unddesBatteriekreislaufs.Daraus folgt, dass zurEinhaltung derZielwerteder jeweilshöheredererforderlichenLüfterwerteeingesetzt wird.FürdenFall,dassdieBatteriegekühltwerdenkannabernichtmuss, wirddiesausgenutzt,daeinminimalerDurchflussgefordertwird.Solldie Batterienichtgekühltwerden,wirddurcheineentsprechendeVentilstel- lungvonV3verhindert,dassdasKühlmittel amLüfterentlanggeführt unddamitgekühltwird. DieresultierendenSteuergrößenkönnenzurVeranschaulichungderErgeb- nissegemeinsamineinemzweidimensionalenDiagrammentsprechend Abb.4.13dargestelltwerden,wobeieinzelnePunktezuRegionenzusam- 97 mengefasstwerden.DieRegionenbeschreibendabeieineTeilmengealler Steuergrößender aktivenNebenverbraucherundVentilstellungen. Für dieDarstellungwerdenFüllmusterverwendet,welchediewesentlichen Strategien
