Seite - 50 - in Frühe Brücken - Zug- oder druckbeanspruchte Konstruktionen, kreative, innovative und interessante Brücken

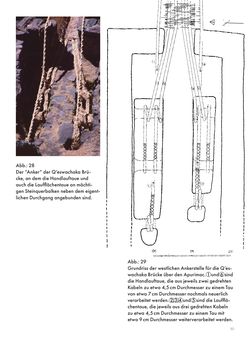

50 Abb.: 29 Grundriss der westlichen Ankerstelle für die Q’es- wachaka Brücke über den Apurimac. 1 und 6 sind die Handlauftaue, die aus jeweils zwei gedrehten Kabeln zu etwa 4,5 cm Durchmesser zu einem Tau von etwa 7 cm Durchmesser nochmals neuerlich verarbeitet werden. 2,3,4 und 5 sind die Laufflä- chentaue, die jeweils aus drei gedrehten Kabeln zu etwa 4,5 cm Durchmesser zu einem Tau mit etwa 9 cm Durchmesser weiterverarbeitet werden. Abb.: 28 Der “Anker“ der Q‘eswachaka Brü- cke, an dem die Handlauftaue und auch die Lauf flächentaue an mächti- gen Steinquerbalken neben dem eigent- lichen Durchgang angebunden sind.
