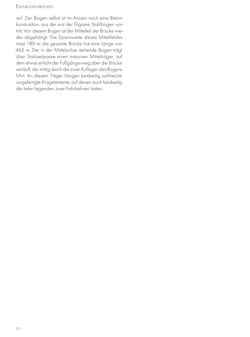

Seite - 271 - in Frühe Brücken - Zug- oder druckbeanspruchte Konstruktionen, kreative, innovative und interessante Brücken

271 eisenBogenBrücken auf. Der Bogen selbst ist im Ansatz noch eine Beton- konstruktion, aus der erst der filigrane Stahlbogen vor- tritt. Von diesem Bogen ist der Mittelteil der Brücke wie- der abgehängt. Die Spannweite dieses Mittelfeldes misst 189 m; die gesamte Brücke hat eine Länge von 465 m. Der in der Mittelachse stehende Bogen trägt über Stahlseilpaare einen massiven Mittelträger, auf dem etwas erhöht der Fußgängerweg über die Brücke verläuft, der mittig durch die zwei Auflager des Bogens führt. An diesem Träger hängen beidseitig zahlreiche vorgefertigte Kragelemente, auf denen auch beidseitig die tiefer liegenden zwei Fahrbahnen lasten.
