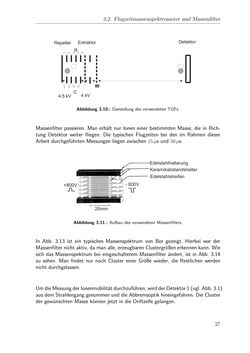

3.2. Flugzeitmassenspektrometer und Massenfilter DetektorExtraktor 4,5kV 4 kV Repeller C R Abbildung 3.10.: Darstellung des verwendeten TOFs. Massenfilter passieren. Man erha¨lt nur Ionen einer bestimmten Masse, die in Rich- tung Detektor weiter fliegen. Die typischen Flugzeiten bei den im Rahmen dieser Arbeit durchgefu¨hrten Messungen liegen zwischen 15µs und 50µs. Edelstahlhalterung Keramikabstandshalter Edelstahlstreifen +800V -800V 25mm Abbildung 3.11.: Aufbau des verwendeten Massenfilters. In Abb. 3.13 ist ein typisches Massenspektrum von Bor gezeigt. Hierbei war der Massenfilter nicht aktiv, da man alle, erzeugbaren Clustergro¨ßen erkennen kann. Wie sich das Massenspektrum bei eingeschaltetem Massenfilter a¨ndert, ist in Abb. 3.14 zu sehen. Man findet nur noch Cluster einer Gro¨ße wieder, die Restlichen werden nicht durchgelassen. UmdieMessungder Ionenmobilita¨tdurchzufu¨hren,wirdderDetektor1(vgl.Abb.3.1) aus dem Strahlengang genommen und die Abbremsoptik hineingefahren. Die Cluster der gewu¨nschten Masse ko¨nnen jetzt in die Driftzelle gelangen. 27
