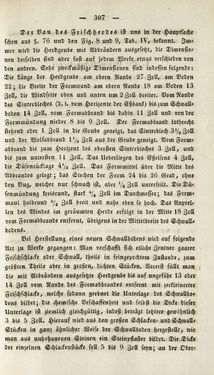

— 307 — Der Vau des Frisch Herd es ist uns in der Hauptsache schon aus §. 76 und den Fig. 8 und 9, Tab. IV, bekannt. Im« mer wird die Herdgrube mit Abbränlcrn ausgesetzt, die Dimensio- nen derselben sind aber fast auf jedem Werke etwas verschieden von den andern. Sehr zweckmäßige Dimensionen sind indessen folgende: Die Lange der Herdgrube am obern Rande 27 Zoll, am Voden 22; die Breite der Formwand am obern Ra»te 18 am Voden 13 Zoll, die Windseite oben und unten um 2 Zoll breiter. Vom Rande des Sinterbleches (d.i. vom Horizonte der Eßbank) bis zum Schwall» boden 14 Zoll, vom Formabbrand bis dahin 11 Zoll und von der Fonnmüudung nieder 8 bis 9 Zoll. Der Formabbrand lothrccht stehend oder 1 Zoll in die Grube geneigt, daS Sinterblcch 3'/,, Zoll und der Wolfabbrand i'/u Zoll aus der Grube geneigt. Vom Form« abbrand bis zum Horizont tes obersten Sintcrdleches 3 Zoll, und bis zum untersten 1 l Zoll. Das Uebcrliegen des Eßciscns 4 Zoll, die Düscnrücklage 4'/^ Zoll. Das Fermmittel über die Mitte des AbbranLes gelegt; das Stechen der Form 24 bis 26 Grad, ohne den Vug, welcher nur schwach ist, aber '/4 Zoll umerfeilt. Die Dü- senmündung kreisrund, start "/^ Zoll im Durchmesser; das Form« maul halbrund ^ Zoll breit und nahe eben so hoch. Das Anprel« len des Windes im geräumten Herde erfolgt in der Mitte 18 Zoll vom Formabbrande entfernt, übrigens in der Miltelbreite des Schwall« Hodens. Vei Herstellung eines neuen Schwallbodcns wird auf folgende Art zu Werke gegangen: Man verschafft sich etliche Zentner gaarer Frischschlacke oder Schwall, theils in feingepochtcm Zustande, zum größten Theile aber in großen, dichten Stücken. Voierst füllt man die mit Abbrändern ausgesetzte Herdgrube bis auf ungefähr 13 oder 14 Zoll vom Rande des Formabbrandes entfernt mit zerkleinerter Frischschlacke, welche sodann geebnet die Unterlage des Schwallbo« dens bildet; die chemische Veschaffenhcit und selbst die Dicke dieser Unterlage ist ziemlich gleichgültig, indeß beträgt letztere gewöhnlich 3 bis 5 Zoll. Hierauf wird aus den großen Schlacken-und Schwall- Stücken in ganz ähnlicher Weise der Schwallboden hergestellt, wie man aus unbehauenen Steinen ein Steinpflaster bildet. Die Dicke der einzelnen Schlackenstücke soll 5 bis 9 Zoll seyn; an der Ober-
