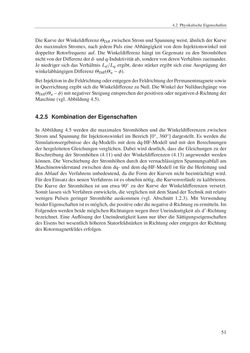

Bild der Seite - 51 -
Text der Seite - 51 -
4.2 PhysikalischeEigenschaften
DieKurvederWinkeldifferenzΘDiff zwischenStromundSpannungweist, ähnlichderKurve
desmaximalen Stromes, nach jedemPuls eineAbhängigkeit von dem Injektionswinkelmit
doppelter Rotorfrequenz auf. DieWinkeldifferenz hängt imGegensatz zu den Stromhöhen
nichtvonderDifferenzderd-undq-Induktivitätab,sondernvonderenVerhältniszueinander.
Je niedriger sich dasVerhältnis Ld/Lq ergibt, desto stärker ergibt sich eineAusprägungder
winkelabhängigenDifferenzΘDiff(Θu−φ).
BeiInjektionindieFeldrichtungoderentgegenderFeldrichtungderPermanentmagnetesowie
inQuerrichtungergibt sichdieWinkeldifferenzzuNull.DieWinkelderNulldurchgängevon
ΘDiff(Θu−φ)mitnegativerSteigungentsprechenderpositivenodernegativend-Richtungder
Maschine (vgl.Abbildung4.5).
4.2.5 Kombination derEigenschaften
InAbbildung 4.5werden diemaximalen Stromhöhen und dieWinkeldifferenzen zwischen
StromundSpannung für Injektionswinkel imBereich [0°, 360°] dargestellt. Eswerden die
Simulationsergebnisse des dq-Modells mit dem dq-HF-Modell undmit den Berechnungen
der hergeleitetenGleichungenverglichen.Dabeiwird deutlich, dass dieGleichungen zuder
Beschreibung der Stromhöhen (4.11) und derWinkeldifferenzen (4.13) angewendetwerden
können.DieVerschiebungder StromhöhendurchdenvernachlässigtenSpannungsabfall am
Maschinenwiderstand zwischen demdq- und demdq-HF-Modell ist für dieHerleitung und
denAblauf desVerfahrens unbedeutend, da die FormderKurven nicht beeinträchtigtwird.
FürdenEinsatzdesneuenVerfahrens istesohnehinnötig,dieKurvenverläufezukalibrieren.
Die Kurve der Stromhöhen ist um etwa 90◦ zu der Kurve derWinkeldifferenzen versetzt.
Somit lassensichVerfahrenentwickeln,dieverglichenmitdemStandderTechnikmit relativ
wenigen Pulsen geringer Stromhöhe auskommen (vgl. Abschnitt 1.2.3). Mit Verwendung
beiderEigenschaftenistesmöglich,diepositiveoderdienegatived-Richtungzuermitteln.Im
FolgendenwerdenbeidemöglichenRichtungenwegen ihrerUneindeutigkeit alsd′-Richtung
bezeichnet. EineAuflösung derUneindeutigkeit kann nur über die Sättigungseigenschaften
desEisensbeiwesentlichhöherenStatorfeldstärken inRichtungoder entgegenderRichtung
desRotormagnetfeldeserfolgen.
51
