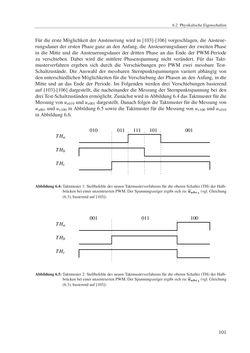

6.2 PhysikalischeEigenschaften Für die ersteMöglichkeit derAnsteuerungwird in [103]-[106] vorgeschlagen, dieAnsteue- rungsdauer der erstenPhase ganz andenAnfang, dieAnsteuerungsdauer der zweitenPhase in dieMitte und die Ansteuerungsdauer der dritten Phase an das Ende der PWM-Periode zu verschieben. Dabei wird die mittlere Phasenspannung nicht verändert. Für das Takt- musterverfahren ergeben sich durch die Verschiebungen pro PWM zwei messbare Test- Schaltzustände. Die Auswahl der messbaren Sternpunktspannungen variiert abhängig von denunterschiedlichenMöglichkeiten fürdieVerschiebungderPhasenandenAnfang, indie Mitte und an das Ende der Periode. Im Folgenden werden drei Verschiebungen basierend auf [103]-[106] dargestellt, die nacheinander dieMessung der Sternpunktspannung bei den dreiTest-Schaltzuständenermöglicht.Zunächstwird inAbbildung6.4dasTaktmuster fürdie Messungvonus010 undus001 dargestellt.Danach folgendieTaktmuster fürdieMessungvon us001 undus100 inAbbildung6.5 sowiedieTaktmuster für dieMessungvonus100 undus010 inAbbildung6.6. THa THb THc 111010 011 001101 Abbildung6.4:Taktmuster 1: Stellbefehle des neuenTaktmusterverfahrens für die oberenSchalter (TH)derHalb- brückenbei einerunzentriertenPWM.DerSpannungszeiger ergibt sichzu:uabc1 (vgl.Gleichung (6.3), basierendauf [103]) THa THb THc 001 011 100 Abbildung6.5:Taktmuster 2: Stellbefehle des neuenTaktmusterverfahrens für die oberenSchalter (TH)derHalb- brückenbei einerunzentriertenPWM.DerSpannungszeiger ergibt sichzu:uabc2 (vgl.Gleichung (6.3), basierendauf [103]) 101
