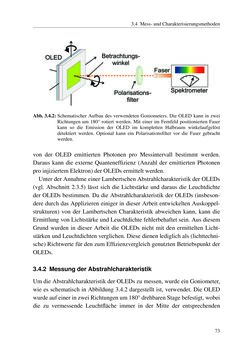

3.4 Mess-undCharakterisierungsmethoden OLED Betrachtungs- winkel SpektrometerPolarisations- filter Faser Abb.3.4.2:Schematischer Aufbau des verwendetenGoniometers. DieOLEDkann in zwei Richtungen um 180° rotiert werden.Mit einer im Fernfeld positionierten Faser kann so die Emission der OLED im kompletten Halbraum winkelaufgelöst detektiert werden. Optional kann ein Polarisationsfilter vor die Faser gebracht werden. von der OLED emittierten Photonen pro Messintervall bestimmt werden. Daraus kann die externeQuanteneffizienz (Anzahl der emittierten Photonen pro injiziertemElektron)derOLEDsermitteltwerden. UnterderAnnahmeeinerLambertschenAbstrahlcharakteristikderOLEDs (vgl. Abschnitt 2.3.5) lässt sich die Lichtstärke und daraus die Leuchtdichte derOLEDsbestimmen.DadieAbstrahlcharakteristik derOLEDs (insbeson- dere durch dasApplizieren einiger in dieserArbeit entwickeltenAuskoppel- strukturen) von der Lambertschen Charakteristik abweichen kann, kann die ErmittlungvonLichtstärkeundLeuchtdichte fehlerbehaftet sein.Ausdiesem Grundwurden in dieser Arbeit die OLEDs nicht mit den ermittelten Licht- stärkenundLeuchtdichtenverglichen.Diesedienen lediglichals (lichttechni- sche)Richtwerte für den zumEffizienzvergleichgenutztenBetriebspunkt der OLEDs. 3.4.2 MessungderAbstrahlcharakteristik UmdieAbstrahlcharakteristikderOLEDszumessen,wurdeeinGoniometer, wie es schematisch inAbbildung 3.4.2 dargestellt ist, verwendet.DieOLED wurdeaufeiner inzweiRichtungenum180°drehbarenStagebefestigt,wobei die zu vermessende Leuchtfläche immer in der Mitte der entsprechenden 73
