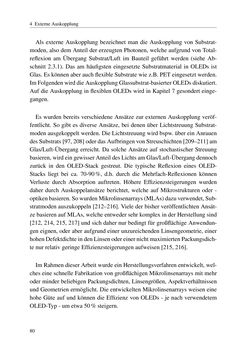

Seite - 80 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

4 ExterneAuskopplung Als externeAuskopplung bezeichnetman die Auskopplung von Substrat- moden, also demAnteil der erzeugtenPhotonen,welche aufgrundvonTotal- reflexion am Übergang Substrat/Luft im Bauteil geführt werden (siehe Ab- schnitt 2.3.1). Das am häufigsten eingesetzte Substratmaterial in OLEDs ist Glas.EskönnenaberauchflexibleSubstratewiez.B.PETeingesetztwerden. ImFolgendenwirddieAuskopplungGlassubstrat-basierterOLEDsdiskutiert. Auf dieAuskopplung inflexiblenOLEDswird inKapitel 7 gesondert einge- gangen. Eswurden bereits verschiedeneAnsätze zur externenAuskopplung veröf- fentlicht. So gibt es diverseAnsätze, bei denen über Lichtstreuung Substrat- modenausgekoppeltwerden.DieLichtstreuungwirdbspw.über einAnrauen desSubstrats [97,208]oderdasAufbringenvonStreuschichten[209–211]am Glas/Luft-Übergang erreicht. Da solcheAnsätze auf stochastischer Streuung basieren,wirdeingewisserAnteildesLichtsamGlas/Luft-Übergangdennoch zurück in den OLED-Stack gestreut. Die typische Reflexion eines OLED- Stacks liegt bei ca. 70-90%, d.h. durch die Mehrfach-Reflexionen können Verluste durch Absorption auftreten. Höhere Effizienzsteigerungen wurden daher durchAuskoppelansätze berichtet, welche aufMikrostrukturen oder - optikenbasieren.SowurdenMikrolinsenarrays(MLAs)dazuverwendet,Sub- stratmodenauszukoppeln [212–216].Viele der bisher veröffentlichtenAnsät- zebasierenaufMLAs,welcheentweder sehrkomplex inderHerstellungsind [212, 214, 215, 217] und sichdaher nur bedingt für großflächigeAnwendun- gen eignen, oder aber aufgrund einer unzureichendenLinsengeometrie, einer hohenDefektdichteindenLinsenodereinernichtmaximiertenPackungsdich- tenur relativgeringeEffizienzsteigerungenaufweisen [215,216]. ImRahmendieserArbeitwurdeeinHerstellungsverfahrenentwickelt,wel- cheseine schnelleFabrikationvongroßflächigenMikrolinsenarraysmitmehr oderminder beliebigenPackungsdichten, Linsengrößen,Aspektverhältnissen undGeometrien ermöglicht.Die entwickeltenMikrolinsenarraysweisen eine hoheGüte auf und können die Effizienz vonOLEDs - je nach verwendetem OLED-Typ-umetwa50%steigern. 80
