CLB IId
| CLB IId,e / kkStB 22 | |
|---|---|

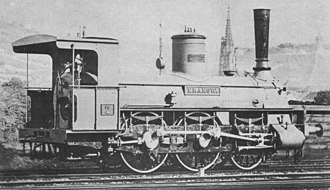

CLB Nr. 2
KRAKÓW
|
|
| Nummerierung: | CLB IId 1–4, 14, 21–23, 33, 37 CLB IIe 15, 18, 20, 25, 26, 30, 35, 40 kkStB 22.31–48 |
| Anzahl: | CLB IId: 10 CLB IIe: 8 kkStB: 18 (von CLB) |
| Hersteller: | Esslingen, Wr. Neustadt |
| Baujahr(e): | 1870–1871, 1878, 1882 |
| Bauart: | 1B n2 |
| Spurweite: | 1435 mm (Normalspur) |
| Fester Radstand: | 3.320 mm |
| Gesamtradstand: | 3.320 mm |
| Radstand mit Tender: | 10.395 mm |
| Leermasse: | 33,4 t |
| Dienstmasse: | 38,1 t |
| Reibungsmasse: | 25,9 t |
| Höchstgeschwindigkeit: | 55 km/h |
| Treibraddurchmesser: | 1.574 mm |
| Laufraddurchmesser vorn: | 1.258 mm |
| Zylinderanzahl: | 2 |
| Zylinderdurchmesser: | 395 mm |
| Kolbenhub: | 632 mm |
| Kesselüberdruck: | 10 atm |
| Anzahl der Heizrohre: | 165 |
| Rostfläche: | 1,64 m² |
| Strahlungsheizfläche: | 7,50 m² |
| Rohrheizfläche: | 111,50 m² |
| Tender: | 20, 34 |
Die Dampflokomotivreihen CLB IId und CLB IIe waren Schnellzug-Schlepptenderlokomotivreihen der Galizischen Carl Ludwig-Bahn (CLB).
Die von der CLB beschafften 18 Stück Schnellzuglokomotiven der Bauart 1B wurden von der Maschinenfabrik Esslingen 1870 und 1871 sowie von der Wiener Neustädter Lokomotivfabrik 1878 und 1882 geliefert. Sie wurden als CLB IId und CLB IIe eingeordnet und bekamen nach der Verstaatlichung 1892 von den k.k. österreichischen Staatsbahnen (kkStB) die Bezeichnung 22.31–48. 1892 wurden sie einer Neubekesselung unterzogen. Die Tabelle gibt die Daten des neuen Kessels wieder.
Die IId-Maschinen hatten folgende Namen LWÓW, KRAKÓW, JANÓW, LUBIÉN, GROM, PODOLE, ISKRA, WULKA, POŁOT und LIPZ.
1917 scheinen noch drei Exemplare im Stand der kkStB auf, in den Wirren des Kriegsendes sind sie verschwunden. Zwei dürften zu den polnischen Staatsbahnen (PKP), eine nach Russland gekommen sein.
Abschließend sei angemerkt, dass die kkStB als Reihe 22 auch von der Kronprinz Rudolf-Bahn (KRB) stammende Schnellzugloks einordnete. 22.01–04 wurden aber 1905 in 122.01–04 umgezeichnet. 22.11–19 stammten ebenfalls von der KRB, waren ursprünglich 10.01–09 und wurden schließlich 1905 122.11–19.
Literatur
- Verzeichnis der Lokomotiven, Tender, Wasserwagen und Triebwagen der k.k. österreichischen Staatsbahnen und der vom Staate betriebenen Privatbahnen nach dem Stande vom 30. Juni 1917. Verlag der k.k. österreichischen Staatsbahnen, Wien 1918.
- Karl Gölsdorf: Lokomotivbau in Alt-Österreich 1837–1918. Verlag Slezak, Wien 1978, ISBN 3-900134-40-5.
- Johann Stockklausner: Dampfbetrieb in Alt-Österreich. Verlag Slezak, Wien 1979, ISBN 3-900134-41-3.
