Grazer Schloßbergbahn
| Grazer Schloßbergbahn | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Leuchtschild nahe Straßenbahnhalt Schlossbergbahn (Grafik mit Panoramawagen, 2007)
|
|||||||||||||||||||||
| Spurweite: | 1000 mm (Meterspur) | ||||||||||||||||||||
| Länge: | 212 m | ||||||||||||||||||||
| Höhendifferenz: | 108,95 m | ||||||||||||||||||||
| Steigung: | 599 ‰ | ||||||||||||||||||||
| Geschwindigkeit: | 1,5 m/s, max. 3 m/s | ||||||||||||||||||||
| Kapazität: | 58 Personen/Kabine | ||||||||||||||||||||
|
|||||||||||||||||||||
Die Grazer Schloßbergbahn ist eine Standseilbahn, die seit 1894 auf den Grazer Schloßberg führt. Die Bahn wird von den Graz Linien betrieben.
Geschichte
.jpg)
.jpg)
.jpg)
.jpg)
Historisches
In geschichtlichen Aufzeichnungen findet bereits 1528 ein „Schloßbergzug“ Erwähnung, der, wie auch später erwähnte Bahnen, ausschließlich zur Materialbeförderung auf den Berg genutzt wurde.
Erste Generation
Die Schloßbergbahn – für Personen – wurde zwischen August 1893 und Oktober 1894 unter der Leitung von Ingenieur Ludwig Philipp Schmidt (ehemaliger geschäftsführender Generaldirektor der Pferdetramway in Triest) erbaut[Anm. 1] und am 25. November 1894[1] eröffnet. Mit Vertrag vom 16. November 1899 übernahm die Grazer Tramway-Gesellschaft (GTG) den Betrieb der Bahn.[2][Anm. 2]

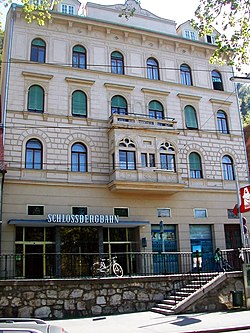

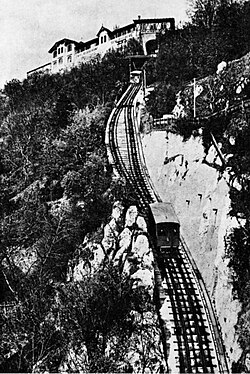

Die Bahn erklimmt den Schloßberg vom Kaiser-Franz-Josef-Kai an der Westseite auf einer Streckenlänge von 212 m, überwindet dabei einen Höhenunterschied von 108,95 m bei einer Steigung von 599 Promille. Die Strecke beschreibt dabei eine leichte Rechtskurve. Die Talstation liegt im Erdgeschoß eines Wohnhauses, die Bergstation in der Festungsmauer, die mit einem Tunnelportal durchbrochen wurde. Mit der Bahn wurde auch neben der Bergstation das erste Schloßbergrestaurant gebaut.
Ursprünglich wurde die meterspurige Bahn zwischen den Schienen von einer Zahnstange System Riggenbach begleitet, in die das Bremszahnrad der Wagen eingriff. Mit Ausnahme der Ausweiche teilten sich die beiden Schienenstränge die Mittelschiene.

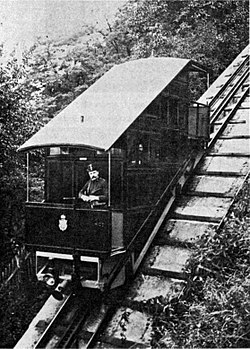

Die beiden ersten Wagen, die von 1894 bis 1960 eingesetzt wurden, hatten je 16 Sitz- und 16 Stehplätze und wogen 5,6 t. Bis 3. September 1899 wurde die Bahn durch eine feststehende Dampfmaschine mit 40 PS (54,38 kW) angetrieben,[2] wobei jedoch der Dampf im Tal erzeugt und mittels Rohrleitung zur Maschine am Berg geleitet wurde. Am 12. April 1900[2] erfolgte die Umstellung auf Elektroantrieb.[3] Zur Versorgung des Schloßbergrestaurants wurden mit dem von der GTG erzeugten Strom auch Wasserpumpen sowie Ventilationsaggregate gespeist.[2]
Zweite Bahn
Der Umbau zur „zweiten Schloßbergbahn“ erfolgte vom 3. Oktober 1960 bis zum 9. Juni 1961. Dabei wurden die Riggenbach-Zahnstangen entfernt, die Schienen auf ein eingleisiges 2-Schienen-System mit einer Ausweiche am halben Weg umgebaut sowie neue Wagen angeschafft.
Das technische Herzstück der Bahn ist seitdem eine Abtsche Weiche[4], die ohne bewegliches Teil funktioniert. Bergwärts gesehen hat ein Wagen auf den linken Rädern je zwei Spurkränze, die diesen Wagen an der Ausweiche durch Formschluss nach links führen. Der andere Wagen rechts.
Die dritte Generation
Letzter Betriebstag der zweiten Wagengeneration war nach 43 Jahren am 29. Februar 2004. In einer spektakulären Aktion wurden die alten Wagen am 6. März 2004 mit einem Autokran über das fünfgeschoßige Talstationsgebäude gehoben.
Die Bahnanlage wurde im Laufe des Sommers 2004 den Ansprüchen eines modernen Verkehrsmittels folgend auf den neuesten Stand der Technik gebracht. Am Morgen des 12. Juni 2004 wurden dann die neuen, von den Graz AG Verkehrsbetrieben in Zusammenarbeit mit der Fachhochschule für Industrial Design entworfenen und von Carvatech gefertigten Wagen auf die Strecke eingehoben. (Siehe Weblink weiter unten)
Der Betrieb wurde am 1. August 2004 wieder aufgenommen, und am 12. September fand unter Anwesenheit der städtischen Politikprominenz ein Familienfest zur offiziellen Eröffnung der neuen Schloßbergbahn statt.
Der Wagen erhielt den Designpreis Joseph Binder Award in Silber.[5]

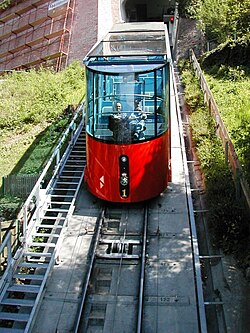

Die neuen Wagen
Die im Jahre 2004 aufs Gleis gestellten Wagen sowie der damit zusammenhängende Umbau der Bahn kosteten 2,5 Mio. Euro. Das Design war das Gewinnerprojekt eines an der FH Joanneum ausgeschriebenen Wettbewerbs zur Neugestaltung der Bahn. Zentrales Element sind die ovalen Panorama-Glasdächer, die „vom Fahrgast im Inneren als Rahmen wahrgenommen werden und [beim Blick] von der Stadt her als Erkennungszeichen der Bahn zu sehen sind“.
Innerhalb der Wagen ist der Passagierraum bedingt durch die Steilheit der Strecke in drei Höhenstufen, nur mit Brüstungen dazwischen gegliedert. Durch das Panorama-Glasdach eröffnet sich während des Aufstiegs zur Bergstation ein beeindruckender Ausblick vom Westhang des Schlossbergs auf den Westen von Graz.
Die neuen Wagen verfügen im Gegensatz zu den alten jeweils über nur einen, an der bergseitigen Front liegenden, Fahrerstand. Um auch bei der Talfahrt die Übersicht für den Wagenführer zu gewährleisten, ist in der talseitigen Front eine Kamera eingebaut, deren Bild im Fahrerstand auf einen Monitor übertragen wird.
Fahrzeugerhaltung

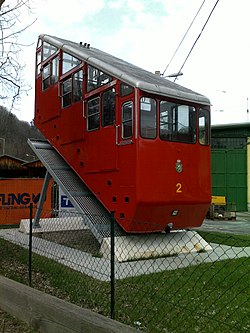

Ein Wagen der Ersten Generation gehört zum Bestand des Technischen Museums Wien, wird aber derzeit (2021) nicht ausgestellt. Beide Wagen der Generation 2 sind ausgestellt. Wagen 1 befindet sich in der Shopping City Seiersberg, Wagen 2 im Tramwaymuseum Graz.
Literatur
- Herbert Wöber: 80 Jahre Grazer Schlossbergbahn. 75 Jahre elektrische Strassenbahn in Graz. Festschrift über Vergangenheit und Zukunft der Grazer Verkehrsbetriebe. Grazer Stadtwerke AG, Graz 1974, OBV.
- Hans Sternhart (Bearb.): Straßenbahn in Graz. Verlag Josef Otto Slezak, Wien 1979, ISBN 3-900134-54-5.
- 100 Jahre Grazer Schloßbergbahn, 1894–1994. Grazer Verkehrsbetriebe, Graz 1994, OBV.
- Michaela Nebel (Red.): Die Grazer Schlossbergbahn – ein bemerkenswertes Kapitel der Grazer Stadtgeschichte. Eigenverlag Grazer Verkehrsbetriebe/Stadtwerke, Graz 2004, OBV.
- Wagenpark 1960–2010. Wandkalender für 2010. Graz AG – Verkehrsbetriebe. Graz 2009, OBV.
Einzelnachweise
- ↑ Bahneröffnung. In: Wiener Zeitung, Wiener Abendpost (Nr. 271/1894), 26. November 1894, S. 3, Mitte links. (Online bei ANNO)..
- 1 2 3 4 Sternhart: Straßenbahn in Graz, S. 21.
- ↑ Schloßbergbahn Graz (Memento vom 22. August 2010 im Internet Archive). In: seilbahngeschichte.de, abgerufen am 10. Februar 2013.
- ↑ Homepage der Schlossbergbahn
- ↑ Reinhard Aschauer (Red.), Robert Vockenhuber (Red.): Unternehmensgeschichte (Memento des Originals vom 1. Februar 2014 im Internet Archive) Info: Der Archivlink wurde automatisch eingesetzt und noch nicht geprüft. Bitte prüfe Original- und Archivlink gemäß Anleitung und entferne dann diesen Hinweis.. In: carvatech.com, abgerufen am 26. Jänner 2014.
Weblinks
Bilder
-
Talstation, Drehkreuzbereich -
Gleiskörper von der Talstation aus gesehen -
Wagen 1 in der Bergstation -
Bergstation, Wagen in Bereitschaft -
Wagenbegegnung:
rechts: Wagen 1 talwärts,
links: Wagen 2 bergwärts -
Nach einer Wagenkreuzung – talwärts gesehen -
Talwärtiger Blick aus der Bergstation (2006) -
-
Bergstation-Maschinenraum, Vorplatz, Restaurantzugang (2011) [Anm. 3]
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Anmerkungen
- ↑ Der Unterbau wurde in der ersten Hälfte des Juni 1894 fertiggestellt. – Siehe: Verkehrswesen. Schlossbergbahn in Graz.. In: Oesterreichische Touristen-Zeitung / Österreichische Touristen-Zeitung / Österreichische Turisten-Zeitung / Österreichische Turistenzeitung, Jahrgang 1894, Nr. 13, 1. Juli 1894 (XIV. Jahrgang), S. 143, unten links. (Online bei ANNO)..
- ↑ Die Betriebsführung dürfte von der Schlossbergbahn-Gesellschaft in Graz mit 12. April 1900, dem Tag der Umstellung auf elektrischen Seilzug, übergeben worden sein. – Siehe: Geschäftliches und finanzielle Nachrichten. Schlossbergbahn-Gesellschaft in Graz. In: L(udwig) Kusminsky (Red.): Zeitschrift für Elektrotechnik. Band 19.1901, Heft Nr. 17/1901, ISSN 1013-5111. Spielhagen & Schurich (Kommission), Wien 1900, S. 216, unten links.
- 1 2 2006/07 erfolgte der Umbau des Restaurants (sowie dessen Anbindung an die Bergstation); Eröffnungsfeier: 23. Oktober 2007. – ++Schloßbergrestaurant über Dächern von Graz eröffnet. Kleine Zeitung, 24. Oktober 2007, archiviert vom Original am 12. November 2008..
