K.u.k. FB 4.01–27
| k.u.k. FB 4.01–27 / PKP D6-4313, Px1-1584–1585, D6-4321 / ČSD U 44.901 / CFF 704.211–212 | |
|---|---|
|
|
| Nummerierung: | k.u.k. FB 4.01–27 |
| Anzahl: | k.u.k. FB: 27 |
| Hersteller: | Wiener Neustadt, StEG |
| Baujahr(e): | 1909–1917 |
| Achsformel: | D t2v |
| Spurweite: | 700 mm |
| Länge über Puffer: | 4.810 mm |
| Höhe: | 2.680 mm |
| Breite: | 1.870 mm |
| Gesamtradstand: | 2.060 mm |
| Leermasse: | 11,2 t |
| Dienstmasse: | 12,6 t |
| Reibungsmasse: | 12,6 t |
| Höchstgeschwindigkeit: | 18 km/h |
| Treibraddurchmesser: | 600 mm |
| Steuerungsart: | Joy |
| Zylinderanzahl: | 2 |
| HD-Zylinderdurchmesser: | 236 mm |
| ND-Zylinderdurchmesser: | 350 mm |
| Kolbenhub: | 300 mm |
| Kesselüberdruck: | 17,0 kg/cm² |
| Anzahl der Heizrohre: | 90 |
| Heizrohrlänge: | 2.630 mm |
| Rostfläche: | 0,60 m² |
| Strahlungsheizfläche: | 2,36 m² |
| Rohrheizfläche: | 29,74 m² (wasserberührt) |
| Verdampfungsheizfläche: | 32,10 m² |
| Tender: | R.III |
| Dienstmasse des Tenders: | 11,0 t |
| Wasservorrat: | 4,8 m³ |
| Brennstoffvorrat: | 1,04 t |
Die Dampflokomotivreihe k.u.k. FB 4 war eine Schmalspur-Schlepptenderlokomotivreihe der k.u.k. Heeresfeldbahnen Österreichs.
Die 27 Stück dieser kleinen Lokomotiven mit 700 mm Spurweite wurden von der Wiener Neustädter Lokomotivfabrik und von der Lokomotivfabrik der StEG 1909 und 1917 gefertigt. Sie entstanden durch leichte Modifikation der k.u.k. FB 3.01–24, mit denen die Heeresfeldbahnen sehr zufrieden waren. Gegenüber der FB-Reihe 3 hatten sie einen Dampftrockner sowie ein verändertes Führerhaus.
Nach dem Ersten Weltkrieg erhielten vier Stück eine PKP-Nummer, zwei eine CFF-Nummer und eine wurde über die Waldbahn Hronec zur ČSD U 44.901.
Die PKP-Lokomotiven D6-4316 und D6-4317, ehemals 4.05 und 4.08, erhielten mit 750 mm Spurweite 1942 die DR-Nummern 99 2572 und 99 2573.[1] Nach 1945 verbleiben sie wieder bei den PKP, die sie 1948 als Px1-1584 und Px1-1585 einreihte.[2]
Literatur
- Dieter Stanfel: K.u.k Militärfeldbahnen im Ersten Weltkrieg. Die k.u.k. Lokomotivfeldbahn Nr. 1. Österreich-Ungarns Feld- und Rollbahnen. Hrsg.: Deutsche Gesellschaft für Eisenbahngeschichte e. V. DGEG Medien, Hövelhof 2008, ISBN 978-3-937189-41-3.
Weblinks
Einzelnachweise
- ↑ Ingo Hütter: Lokomotiven und Triebwagen Deutscher Eisenbahnen (= Entwicklung der Eisenbahnen in Deutschland. Band 4). Röhr-Verlag GmbH, Krefeld 1987, ISBN 3-88490-170-2, S. 180.
- ↑ kukHeeresbahn 700 mm. In: Lokstatistik Pospichal. Abgerufen am 9. Mai 2020.
License Information of Images on page#
| Image Description | Credit | Artist | License Name | File |
|---|---|---|---|---|
| The Wikimedia Commons logo, SVG version. | Original created by Reidab ( PNG version ) SVG version was created by Grunt and cleaned up by 3247 . Re-creation with SVG geometry features by Pumbaa , using a proper partial circle and SVG geometry features. (Former versions used to be slightly warped.) | Reidab , Grunt , 3247 , Pumbaa |
| Datei:Commons-logo.svg |
| K. u. k. Feldbahnlokomotive. Die gleiche oder eine ähnliche Lok mit der Nummer 4.14 wurde 1917 bei Kruchiniczy (Bosnien) eingesetzt) | https://www.ebay.at/itm/313548449121 | Unbekannter Fotograf |
| Datei:K. u. k. Feldbahnlokomotive mit Wassertank auf einer Holzbrücke.jpg |

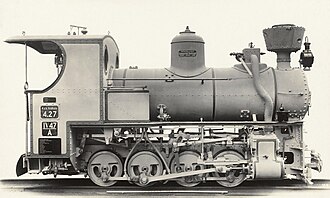

| Werksfoto der k.u.k. Heeresbahn-Dampflok 4.27 der Lokomotivfabrik der StEG bei Auslieferung, 1909 veröffentlicht auf einem Lokomotiv-Datenblatt der StEG-Werke | https://digital.onb.ac.at/rep/osd/?BAG_20385880 | Unbekannt Unknown |
