KkStB 306
kkStB 306 / SB 306 BBÖ 306 / MÁV 225 / JDŽ 103.002" |
|
---|---|
![]()

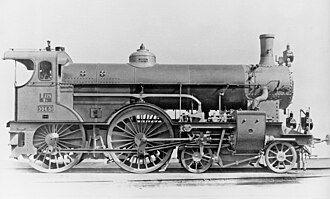

kkStB 306.01
|
|
Nummerierung: | kkStB 306.01–03 SB 306.01–02 BBÖ 306.01–03 MÁV 225,901–902 JDŽ 103.002" |
Anzahl: | kkStB: 3 SB: 2 BBÖ: 3 (von kkStB) MÁV: 2 (von SB) JDŽ: 1 (von MÁV) |
Hersteller: | StEG, Staatliche Maschinenfabrik Budapest |
Baujahr(e): | 1908, 1910 |
Bauart: | 2'B h2v |
Spurweite: | 1435 mm (Normalspur) |
Länge über Puffer: | 16428 mm |
Länge: | 9.997 mm |
Höhe: | 4.571 mm |
Fester Radstand: | 2.800 mm |
Gesamtradstand: | 7.300 mm |
Radstand mit Tender: | 12.994 mm |
Dienstmasse: | 56,9 t |
Reibungsmasse: | 29,0 t |
Höchstgeschwindigkeit: | 100 km/h |
Treibraddurchmesser: | 2.140 mm |
Laufraddurchmesser vorn: | 1.034 mm |
Zylinderanzahl: | 2 |
HD-Zylinderdurchmesser: | 520 mm |
ND-Zylinderdurchmesser: | 760 mm |
Kolbenhub: | 680 mm |
Kesselüberdruck: | 15 atm |
Anzahl der Heizrohre: | 123 |
Anzahl der Rauchrohre: | 18 |
Rostfläche: | 3,00 m² |
Strahlungsheizfläche: | 12,00 m² |
Rohrheizfläche: | 107,40 m² |
Überhitzerfläche: | 34,90 m² |
Tender: | 9, 56, 156, 256, 76, 86, 88 |
Wasservorrat: | 16,0 m³ |
Brennstoffvorrat: | 6,8 m³ Kohle |
Die Dampflokomotivreihe kkStB 306 war eine Schnellzug-Schlepptenderlokomotivreihe der k.k. österreichischen Staatsbahnen (kkStB) und der Südbahn.
Geschichte
Da mittlerweile die Heißdampflokomotiven Serienreife erlangt hatten, wollte sich auch die kkStB die wirtschaftlichen Vorteile dieses Systems zunutze machen. Karl Gölsdorf konstruierte daher auf Basis der Reihe 206 eine Heißdampfvariante. Im Unterschied zu den preußischen Vorbildern begnügte er sich aber nicht mit einer Zwillingsmaschine, sondern wählte eine Heißdampfverbundvariante. Die Überhitzerfläche war vergleichsweise klein, was aber nicht darauf zurückzuführen war, dass Gölsdorf wenig Vertrauen in die neue Technik hatte, sondern darauf, dass höhere Temperaturen Schmieröle bedingt hätten, die dann teuer aus dem Ausland eingeführt hätten werden müssen. Allerdings erhöhte er den Kesseldruck auf 15 kp/cm², womit er nicht nur die Reihe 206 mit 13, sondern auch die preußischen Heißdampflokomotiven mit zwölf kp/cm² weit übertraf. Die Leistung und die Kohleersparnis von 18 % waren durchaus erfreulich, allerdings war die Zeit der zweifach gekuppelten Schnellzuglokomotiven bereits abgelaufen. Um die schweren Schnellzüge jener Zeit in Bewegung zu setzen, bedurfte es dreifach gekuppelter Maschinen.
Insgesamt wurden nur drei Stück von der Lokomotivfabrik der StEG geliefert. Eine war in Linz stationiert, die anderen beiden in Wien Nordwest. Zu ihren herausragenden Leistungen zählte die Beförderung des Hofzuges des österreichischen Kaiserhauses, für den sie natürlich stark genug war.
Alle drei Maschinen wurden 1938 von der Deutschen Reichsbahn übernommen und als 13.201–203 bezeichnet, aber bald in Heiz- und Waschanlagen umgebaut. Als solche kam nach Kriegsende noch eine Maschine zu den ÖBB, die erst 1959 ausgeschieden wurde.
1910 beschaffte die Südbahn zwei Stück der Reihe 306, die von der Staatlichen Maschinenfabrik Budapest geliefert wurden. Nach Übernahme der Südbahn durch den ungarischen Staat wurden sie zu den MÁV 225.901–02. Bis Ende der 1940er Jahre waren sie in Nagykanizsa stationiert. Erstere kam nach dem Zweiten Weltkrieg als 103.002 zu den JDŽ.
Literatur
- Lokomotiv-Typen der k.k. landesbef. Maschinen-Fabrik in Wien der priv. österreichisch-ungarischen Staats-Eisenbahn-Gesellschaft. M. Engel & Sohn, k.k. Hof-Buchdruckerei und Hof-Lithographie, Wien 1888.
- Karl Gölsdorf: Lokomotivbau in Alt-Österreich 1837–1918. Verlag Slezak, Wien 1978, ISBN 3-900134-40-5.
- Helmut Griebl, Josef Otto Slezak, Hans Sternhart: BBÖ Lokomotiv-Chronik 1923–1938. Verlag Slezak, Wien 1985, ISBN 3-85416-026-7.
- Alfred Horn: Die Lok-Familie der österreichischen Reihe 6. In: Lok Magazin. Nr. 58. Franckh’sche Verlagshandlung, W. Keller & Co., 1973, ISSN 0458-1822, S. 25–33.
- Bernhard Schmeiser: Lokomotiven von Haswell, StEG und Mödling 1840–1929 (Nachdruck). Verlag Slezak, Wien 1992, ISBN 3-85416-159-X.
- Heribert Schröpfer: Triebfahrzeuge österreichischer Eisenbahnen - Dampflokomotiven BBÖ und ÖBB. alba, Düsseldorf 1989, ISBN 3-87094-110-3.
- Johann Stockklausner: Dampfbetrieb in Alt-Österreich. Verlag Slezak, Wien 1979, ISBN 3-900134-41-3.
- Johann Blieberger, Josef Pospichal: Die kkStB-Triebfahrzeuge, Band 1. Die Reihen 1 bis 228. bahnmedien.at, Guntramsdorf 2008, ISBN 978-3-9502648-0-7.
