Der ULF (Abkürzung für Ultra Low Floor, englisch für „Niedrigstflur“) ist ein Niederflur-Straßenbahnfahrzeug, das von Siemens Rail Systems für die Wiener Linien entwickelt wurde. Der ULF zeichnet sich durch seine achsfreien Fahrwerke und eine der niedrigsten Einstiegshöhen Weltweit bei Straßenbahnen aus. Weitere achsfrei konstruierte Straßenbahnfahrzeuge (mit anderer Radanordnung) sind Variobahn, Combino, Cobra-Tram und TMK 2200. Für Wien und Oradea wurden in den Jahren 1994 bis 2017 insgesamt 342 Züge des Typs ULF gebaut.

Entwicklung der Fahrzeugtype

Der Wiener ULF

Im Jahr 1989 beschloss die Stadt Wien die Beschaffung von Niederflur-Straßenbahnfahrzeugen, deren Innenräume weder über Stufen noch Podeste oder zu steile Rampen verfügen sollten. Zu ersten Testzwecken wurde im selben Jahr ein Triebwagen der Type E₁ mit einem Drehstromantrieb ausgerüstet, der ab 1992 im Fahrgastbetrieb eingesetzt wurde. Ein Konsortium der Unternehmen Simmering-Graz-Pauker (SGP) (heute Siemens) und ELIN EBG Traction (Tochterunternehmen von VA Tech, die wiederum ebenfalls von Siemens übernommen wurde) entwickelte daraufhin ein neuartiges Fahrzeugkonzept, das in einem Versuchsträger getestet werden sollte. Hierfür wurde in einen C₂-Beiwagen ein Niederflur-Mittelteil mitsamt den neuartigen Gelenkportalen eingesetzt, an einen E₁-Triebwagen gekuppelt und im Netz erprobt. Das zu Beginn noch antriebslose Konstrukt wurde im Folgenden mit eigenen Fahrmotoren ausgestattet und im Jahr 1991 der Öffentlichkeit präsentiert. Die erfolgreichen Testfahrten veranlassten SGP und Elin den vorderen Beiwagenteil durch ein voll-funktionstüchtiges Kopfteil zu ersetzen, sodass der nun erweiterte Versuchsträger fortan autark betrieben werden konnte. Dieses Kopfteil wurde von Porsche Design gestaltet.

1992 wurde dann die Entscheidung zugunsten des neuen Fahrzeugtyps verkündet, der im Jahr 1994 mit dem Bau der Prototypwagen (ein Kurz- sowie ein Langzug) in die Fertigung ging. Der erste Wagen konnte im März 1995 an die Wiener Linien übergeben werden, die ihn im Folgenden weiteren Test- und Abnahmefahrten unterzogen. Auch seitens SGP wurden an dem Zug weitere Änderungen durchgeführt. Der offizielle Rollout von ULF-Nr. 1 (Kurzzug, Typ A) und 601 (Langzug, Typ B) war am 18. Mai 1995. Das Außendesign der Fahrzeuge entwarf wieder Porsche Design und wurde im Vergleich zu dem des Versuchsträgers verfeinert. Hauptaugenmerk legten die Designer jedoch nicht auf eine aerodynamische Form, vielmehr sollte die „Gelenkigkeit“ der Konstruktion herausgearbeitet werden.^[1] Das Erscheinungsbild der Züge blieb im Wesentlichen über die gesamte Produktionszeit unverändert. Nur Wagen 1 trug ursprünglich ein abgewandeltes Lackierungsschema mit einem höheren Grauanteil. Beide Züge wurden im Folgenden im regulären Fahrgastbetrieb eingesetzt. Im November 1996 beauftragten die Wiener Linien schließlich SGP mit dem Bau der Serienwagen, wobei der erste Zug erst Ende 1997 übergeben werden konnte. Weitere Verzögerungen folgten im Laufe des Zulassungsverfahrens, das erst rund ein Jahr später mit der Inbetriebnahme seinen Abschluss fand. Die beiden Prototypwagen wurden bis 2002 auf Serienstand gebracht, was einem Neubau der Züge glich.

Noch vor der vollständigen Auslieferung der ersten Tranche im Jahr 2005 (insgesamt 150 Einheiten), orderten die Verkehrsbetriebe weitere 150 Wagen desselben Typs. Die Auslieferung der zweiten Serie an die Wiener Linien begann am 18. Jänner 2007. Sie waren sowohl optisch als auch technisch überarbeitet. Aus Fahrgastsicht sind dabei der Einbau einer Temperaturabsenkungsanlage, ein neues Interieur und verbesserte Zielanzeigen hervorzuheben. Unabhängig davon wurden aber auch während der laufenden Auslieferung beider Tranchen Änderungen an den Fahrzeugen vorgenommen (siehe dazu die Abschnitte Ausstattung und Fahrzeugtechnik). Die langwierigen Genehmigungsverfahren verzögerten jedoch erneut die Inbetriebnahme der Züge. Nach den neuen Kurzzügen (geführt als Typ A₁) kamen 2009 schließlich auch die ersten neuen Langzüge (Typ B₁) in den Bestand. Bereits 2004 sicherte man sich die Option auf weitere 150 ULF-Straßenbahnwagen, von denen letztlich aber nur 30 Langzüge geordert wurden.

Der letzte ULF (Nr. 801) wurde Ende Juni 2017 an die Wiener Linien übergeben. Inklusive der beiden Prototypen wurden für Wien insgesamt 332 Züge dieses Typs gebaut.

•
  Kurzer ULF (Type A) der ersten Generation in Wien
•
  Langer ULF (Type B) der ersten Generation in Wien
•
  Kurzer ULF (Type A ₁) der zweiten Generation in Wien
•
  Langer ULF (Type B ₁) der zweiten Generation in Wien

Nachfolgemodell

Im Herbst 2013 schrieben die Wiener Linien die Beschaffung der nächsten Fahrzeuggeneration neu aus.^[2] Ende 2014 wurde dann die Bestellung von 119 Einheiten des Bombardier Flexity bekanntgegeben. Die Auslieferung soll in den Jahren 2018 bis 2026 erfolgen. Die Order mit einem Auftragsvolumen von 562 Millionen Euro umfasst auch einen Wartungsvertrag und eine Option auf weitere 37 Einheiten.^[3][4] Der Vergabe vorangegangen war eine erfolglose Beschwerde der unterlegenen Firma Siemens gegen die Entscheidung beim Verwaltungsgericht Wien.^[5] Beim Flexity Wien handelt es sich wie beim Flexity Berlin um eine maßgeschneiderte Spezialanfertigung mit 215 mm Einstiegshöhe. Geordert wurden ausschließlich Langzüge mit einer Länge von 34 Metern.

Fahrzeugtechnik

Der ULF ist ein durchgängig niederfluriges Einrichtungsfahrzeug. Der Boden des Fahrzeuginnenraums ist dabei so niedrig, dass er in etwa in einer Ebene mit dem Gehsteig liegt, sofern dieser eine Bordsteinkante aufweist. Der Einstieg liegt auf 197 Millimeter über der Schienenoberkante, der durchgehende Wagenboden 220 Millimeter über der Schienenoberkante, also jeweils etwa 100 Millimeter niedriger als bei herkömmlichen Niederflurfahrzeugen.

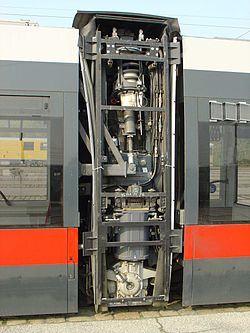

Die niedrige Einstiegshöhe und der über die gesamte Fahrzeuglänge durchgehend niedrige Wagenboden machen den Einsatz von Achsen, die die Räder an beiden Wagenseiten verbinden, unmöglich. Stattdessen wurde ein völlig neu konzipiertes Fahrwerk entwickelt, bei dem die Achsen durch eine elektronische Steuerung der Fahrmotoren ersetzt werden mussten. Die Hilfsaggregate des Triebwagens sind großteils auf dem Wagendach untergebracht. Das gesamte Fahrzeug besteht aus einer Abfolge von sogenannten Modulen (Wagenkastensegmenten) und Portalen (Gelenkverbindungen), wobei die einzelnen Module gelenkig miteinander verbunden sind. Je ein Modul ist an einem Portal aufgehängt, das nächste an diesem aufgesattelt. Das Bug- sowie das Heckportal sind dabei drehbar aufgehängt. Die Antriebsmotoren sind nicht wie bei anderen Schienenfahrzeugen unter dem Wagenkasten in Drehgestellen eingebaut, sondern senkrecht stehend an beiden Außenseiten der Portalrahmen angeordnet. (siehe das Bild rechts) Die einzelnen Räder werden über Winkelgetriebe angetrieben. Der Kurzzug wird von sechs Antriebsmotoren (an den Mittelportalen, sowie am Heckportal), der Langzug von acht Antriebsmotoren (an den Mittelportalen) mit jeweils 60 kW (erste Serie) bzw. 52 kW (zweite Serie) angetrieben. Die Idee zu diesen Portalfahrwerken, die konstruktiv als umgekehrtes „U“ ausgeführt sind, kam von SGP-Ingenieur Leopold Lenk.^[1]

Alle ULF-Züge können die beim Bremsen gewonnene Energie zu einem Gutteil ins Netz zurückspeisen; ihre Antriebsmotoren wirken dabei als Generatoren und wandeln die Bewegungsenergie in elektrische Energie um.^[8] Ab dem Jahr 2001 wurden die Wagen ab Werk mit einem dritten Spitzenlicht, Außenspiegel (türseitig) und einem zweiten Blinkerpaar ausgerüstet.

Die zweite Lieferserie der ULF brachte sowohl optische als auch technische Neurungen mit sich. Die neuen Garnituren besitzen beispielsweise luft- anstelle von wassergekühlten Motoren, Rauchdetektoren und Temperaturfühler, sowie neue Scheinwerfer. Auch das Interieur wurde überarbeitet. Die neuesten Wagen der zweiten Tranche (ab A₁ Nummer 92 und B₁ Nummer 755) wurden zudem serienmäßig ohne Glasscheibe an der Rückwand der Fahrerkabine ausgeliefert. Parallel dazu wurden aber auch im laufenden Betrieb zahlreiche Umbauten an den Garnituren durchgeführt. So erhielten diese beispielsweise sukzessive eine Videoüberwachung. Um eine Annäherung an die Fahrzeuge der zweiten Tranche zu erreichen, wurden die Typen A und B zudem mit Kunststoffsitzen und orangefarbenen Innen- und Außenanzeigen ausgerüstet. Auch die Typen A₁ und B₁ erhielten nochmals verbesserte Displays in orangener Farbe. Ebenso wurden in allen Zügen optische und akustische Türschließeinrichtungen nachgerüstet. Bis zur Wagennummer 772 waren die Garnituren mit einer hydraulischen Niveauregulierung ausgestattet, die eine vorher definierte Einstiegshöhe permanent kontrolliert und bei Bedarf ausregelt. Neben der Standardhöhe von 197 mm bestand durch das System auch die Möglichkeit im sogenannten „Winterniveau“ (240 mm) zu fahren. Bei den jüngeren Wagen entfällt diese fehleranfällige Technik zugunsten einer normalen Federung; die Einstiegshöhe dieser Züge liegt einheitlich bei 225 mm. Seit Jänner 2016 sind vier Einheiten (Wagen 768–771) zu Testzwecken mit Außenkameras anstelle von Rückspiegeln im Einsatz.^[9]

Ausstattung

Jedes Modul verfügt über eine zweiflügelige Schwenkschiebetür, wobei Typ A fünf und Typ B sieben Türen besitzt. Ein Haltewunsch kann nur direkt am jeweiligen Türtaster abgegeben werden. Alle Türen können vom Fahrerplatz auch zentral geöffnet werden. Zur Erleichterung des Einstiegs für Rollstuhlfahrer war bei der vordersten Tür ursprünglich eine elektrische Rampe eingebaut. Außerdem konnte das erste Modul mittels der Hydraulik zur Gänze abgesenkt werden. Später wurden die automatischen Rampen wie auch die Kneeling-Funktion zugunsten von manuellen Klapprampen ausgebaut; jüngere Fahrzeuge wurden von Beginn an entsprechend ausgerüstet.

Die Fahrgastinformation erfolgt über Lautsprecher und digitale Anzeigen, die sowohl im Außen- als auch Innenbereich verbaut sind. Im Außenbereich werden auf den Displays Liniennummer und Fahrtziel, innen zusätzlich die Endstation und der angeforderte Haltewunsch dargestellt. Abhängig vom Auslieferungszeitraum sind diese in LCD-, Flip-Dot-, Flip-Dot/LED- oder reiner LED-Technik ausgeführt. In einzelnen Zügen sind auch sogenannte Infoscreens (Fahrgast-Fernsehen) verbaut. Diese Monitore werden zum Großteil mit redaktionellen Inhalten bespielt; gezeigt werden aber auch die nächsten Haltestellennamen mitsamt Umsteigeverbindungen. Möglichkeit zum Fahrscheinverkauf bietet ein Automat im zweiten Modul; Ticketentwerter sind in jedem zweiten Portal angeordnet.

Wände, Decken und Gelenkdurchgänge wurden mit weißen Kunststoffpaneelen verkleidet, wobei die Deckenelemente wegen des besseren Schallschutzes gelocht ausgeführt sind. Die in rotem Farbton gehaltenen Sitze waren in der Originalausstattung mit einem Textilbezug versehen, wurden jedoch mittlerweile mehrheitlich gegen Kunststoffschalen getauscht. Dieses Modell wurde in den Wagen der zweiten Generation bereits ab Werk verbaut. Um den äußerlichen Abnutzungserscheinungen besser zu begegnen, erhielt der Innenraum der zweiten Serie zudem dunkle Klebe- anstelle von hellen Gussmasse-Fußböden und graue Wandverkleidungen. Die Haltestangen wurden vollständig in Gelb lackiert und sollen Sehbeeinträchtigten die Orientierung erleichtern.

In den Mittelmodulen sind zu beiden Seiten der Türen Plätze für Kinderwagen angeordnet, ein Rollstuhlstellplatz ist im ersten Modul hinter dem Fahrerplatz vorgesehen. Da das Wageninnere ansonsten durchbestuhlt ist und ein klassisches Mehrzweckabteil fehlt, werden in den Langzügen seit 2012 (im zweiten Modul, sowie im Heck) einzelne Sitzplätze ausgebaut.

Die Ausleuchtung des Innenraumes erfolgt bei den Typen A und B durch zwei, bei den Typen A₁ und B₁ durch ein Lichtband, was durch den höheren Platzbedarf der Klimatechnik begründet ist. Die Wagen der ersten Serie verfügen über eine Heizung, die zu großen Teilen durch die rückgewonnene Bremsenergie versorgt wird; die Garnituren der zweiten Generation wurden mit einer Temperaturabsenkungsanlage ausgestattet. Dabei steht pro Modul ein Klimagerät zum Heizen und Kühlen zur Verfügung.

Der Fahrerplatz befindet sich in einer geschlossenen Kabine und ist gegenüber dem Fahrgastraum erhöht. Er wurde nach ergonomischen Gesichtspunkten gestaltet. So sind Sollwertgeber und häufig verwendete Funktionstasten in die Armauflagen integriert. Am Heck des Fahrzeugs befindet sich ein Hilfsfahrerstand zum Rangieren.

•
  Innenraum der ersten Fahrzeugserie (Type B)
•
  Innenraum der zweiten Fahrzeugserie (Type B ₁)

Wagenstand

Kritik und Probleme

Mit der konstruktionsbedingt hohen Wartungsintensität der Wagentype ULF befasste sich der Rechnungshofbericht „Wartung und Instandsetzung der Niederflurstraßenbahnen.“ Die stichprobenweise Überprüfung der Thematik erfolgte im Betrachtungszeitraum 2007 bis 2009.

Die Prüfer kamen zu dem Urteil, „dass der Problematik der häufigen Störungen und Mängel (vor allem betreffend die Portalfahrwerke, die Hydraulik, die Umformer, die Sandstreueinrichtungen und die Räder), der uneinheitlichen Wartungspläne sowie der ungeklärten Garantiefragen und den daraus resultierenden Folgekosten und Folgeerscheinungen (z. B. lange Stehzeiten, nicht einsatzbereite Niederflurstraßenbahnen vom Typ ULF im Ausmaß von rd. 25 %) zu wenig Bedeutung beigemessen wurde.“^[12]

In den Jahren 2008 bis 2011 kam es außerdem zu Brandvorfällen bzw. Rauchentwicklungen in den Zügen, wobei niemand verletzt wurde. Die Wiener Zeitung zitierte in diesem Zusammenhang einen namentlich nicht genannten Techniker, der diese Vorkommnisse auf einen „grundsätzlichen Konstruktionsfehler“ zurückführte: „Das passiert bei den ULF permanent. Mal läuft nur Hydrauliköl aus, mal kommt es zu Verrauchungen – und manchmal auch zu richtigen Bränden.“^[13][14][15] In der Folge wurden bei allen Fahrzeugen die ursächlichen Mängel behoben. Im Hinblick auf die Ereignisse wies das Verkehrsministerium erneut auf die fehlende Fluchtmöglichkeit durch die Fenster und die Brisanz eines Brandes aufgrund des hohen Kunststoffanteils der Garnituren hin.^[16]

Weiters wurden in den vergangenen Jahren die Hydraulikpumpen, Schläuche als auch Zylinder, welche dafür sorgten, dass sich der ULF je nach Jahreszeit dem Niveau anpassen konnte, ausgebaut, da diese zu reparaturanfällig waren. Fest verbaute starre Eisenstangen im Inneren vom ULF wurden stattdessen eingesetzt, was dazu geführt hat, dass der ULF nicht mehr durch seine niedrigste Einstiegshöhe punkten kann, da der Niveauunterschied nun wie oben beschrieben 240 mm beträgt, da die Züge jetzt dauerhaft mit "Winterniveau" unterwegs sind.
