Aérospatiale SA-319

Aérospatiale SA.319 Alouette III

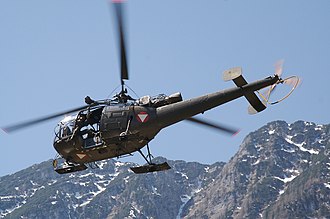

Alouette III des Österreichischen Bundesheeres
Typ: Leichter Mehrzweckhubschrauber
Entwurfsland:

Frankreich  Frankreich
Hersteller:

Aérospatiale
Erstflug:

28. Februar 1959
Indienststellung:

1960
Produktionszeit:

1961 bis 1985
Stückzahl:

mehr als 2000

Die Aérospatiale SA.319 Alouette III (französisch für Lerche) ist ein leichter einmotoriger Mehrzweckhubschrauber. Er wurde vom französischen Hersteller Sud Aviation (später Aérospatiale) ab 1959 in über 1400 Exemplaren sowohl für militärische als auch für zivile Zwecke hergestellt. Außerdem wurde er in Indien, Rumänien (als IAR.316B) und der Schweiz in Lizenz gefertigt. Viele der einfachen und robusten Maschinen werden heute noch geflogen.

Versionen

SE.3160

Die erste Version der Alouette III war die SE.3160. Sie war von der erfolgreichen Alouette II abgeleitet und flog am 28. Februar 1959 zum ersten Mal. Sie konnte sieben Passagiere oder zwei Krankentragen und drei Passagiere befördern. Angetrieben wurde sie von einer Gasturbine Turbomeca Artouste IIIB mit maximal 551 kW (750 PS). Diese Version wurde bis 1969 produziert.

SA.316A

Neuere Bezeichnung der SE.3160.

SA.316B

Die SA-316 nutzte ebenfalls eine Turbomeca-Turbine Artouste IIIB, hatte aber ein höheres Abfluggewicht.

SA-316C

Die SA-316C war mit den leistungsfähigeren Turbomeca-Artouste-IIID-Triebwerk ausgerüstet.

SA.319B

Die SA.319 war anders als die älteren Versionen der Alouette III mit einer Astazou-XIV-Turbine ausgerüstet, die besonders in tropischen und alpinen Regionen die Leistung des Hubschraubers verbesserte. Parallel mit der SA.316 blieb dieser Typ bis in die frühen 1980er-Jahre in Produktion.

SA.3164

Der auch als „Alouette-Canon“ bezeichnete Versuchshubschrauber ist 1964 von Sud Aviation mit einer 20-mm-Maschinenkanone im Bug sowie Waffenstationen seitlich des Rumpfes modifiziert worden.

HAL Chetak

Die in Indien bei Hindustan Aeronautics (HAL) in Lizenz endmontierten SA.316B sind als „Chetak“ bezeichnet worden.

IAR 316

Der rumänische Luftfahrtkonzern Întreprinderea Aeronautică Română (IAR) endmontierte in Lizenz die SA.316B.

IAR 317 „Airfox“

Prototyp der IAR für einen eigenen Kampfhubschrauber. Es wurden lediglich Tests vorgenommen und keine Serienmaschinen hergestellt.

Atlas XH-1 Alpha

Für die Entwicklung des Rooivalk ist zuerst eine Zelle einer Alouette III mit hintereinanderliegenden Cockpits zum Atlas XH-1 Alpha umgerüstet worden.

Militärische Nutzer

Aérospatiale Alouette III der argentinischen Marine an Bord der USS Bunker Hill
Aérospatiale Alouette III der Aéronavale
Aérospatiale SA.316 Alouette III der Schweizer Luftwaffe
Aérospatiale Alouette III der Schweizer Luftwaffe in Dübendorf 1989
Alouette III des Österreichischen Bundesheeres
Aérospatiale SA.316B Alouette III, Kennzeichen V-247 (ehemals Schweizer Luftwaffe) im Hubschraubermuseum Bückeburg
Mechanik am Heckrotor eines Alouette III der österreichischen Luftstreitkräfte
Cockpit einer Aérospatiale SA.319 Alouette III
Marine: 14, 3 SE.316A, 7 SA.316B, 4 SA.319B [4]
Royal Australian Air Force 3 (1964–1967)
Marine: 3 SA.316B [6]
Marine: 10 SA.319Bs
Kongelige Danske Marine: 8 SE.316A [10]
Armée de l’air
Aéronavale noch 23 im Einsatz [14]
Armée de Terre
Sécurité Civile 6 SA.316 [15]
Griechische Marine: 2 SA.319B [18]
Royal Hong Kong Auxiliary Air Force: 3, 2 SE.316A, 1 SA.316B [20]
Indische Luftstreitkräfte: 87+
Indische Marine: 18+
Indische Armee: 120+
( Air Wing): 3 SA.316B (ex-libysche) [31]
Luftwaffe: 9 SE.316A
Marine: 5 SA.193B
Luftwaffe: 13, 7 SE.316A, 4 SA.316B, 2 SA.319B
Marine: 12, 11 SE.316A, 1 SA.316B
Armee
Luftwaffe: 12, 4 SE.3160, 8 SA.316C
Marine: 6 SA.316B
Schweizer Luftwaffe: 84, 24 SE.316A, 60 SA.316B
Air Force of Zimbabwe: SA.316
Ejército del Aire: 5 SA.319B [47]
Ejército de Tierra: 3 SA.319B [48]
Südkoreanische Marine: 12 SA.319B (1977–2019) [49]

Zwischenfälle

Am 29. Juni 2018 verunfallte eine Alouette III des österreichischen Bundesheeres in Kärnten. Nach einer harten Landung im Gebirge in rund 2000 Metern Seehöhe in der Nähe der Wolayer Hütte kippte die Maschine um, geriet in Brand und brannte aus. Von den vier Insassen wurde niemand verletzt.

Seit der Einführung der Alouette III im Bundesheer im Jahr 1968 sind 7 Hubschrauber abgestürzt; bei drei Flugunfällen gab es Tote.[56]

Technische Daten

Risszeichnung Alouette III
Alouette III
Aérospatiale SA.319 Alouette III
Turbine Turbomeca Artouste III B1
Cockpitansicht
Rotorkopf
Detailaufnahme des Rotorkopfs

(Quelle: Flugzeuge der Welt, Ausgaben 1960 und 1979/80)

Kenngröße Daten SE-3160 Daten SA-319B
Rumpflänge 10,11 m 10,03 m
Rotordurchmesser 10,93 m 11,02 m
Höhe 2,95 m –
Zuladung maximal 7 Sitze ein Pilot und sechs Passagiere, Außenlasten bis 750 kg
Leermasse 1042 kg 1108 kg
Startmasse 2100 kg 2250 kg
Antrieb eine Gasturbine Turbomeca Artouste IIIB mit 570 Wellen-PS eine Gasturbine Turbomeca Astazou XIVH mit 789 Wellen-PS
Höchstgeschwindigkeit 200 km/h auf Meereshöhe 220 km/h auf Meereshöhe
Reisegeschwindigkeit 190 km/h auf Meereshöhe 197 km/h auf Meereshöhe
max. Schwebehöhe 3000 m 3100 m mit Bodeneffekt
Reichweite 605 km mit 6 Passagieren

Bewaffnung

In der Kabine (Schiebetür) lafettiert:

  • 1 × schwenkbare Lafette für je 1 × 20-mm-Maschinenkanone Matra MG 151/20 mit 450 Schuss Munition
  • 1 × schwenkbare Lafette für je 1 × 7,62-mm-Maschinengewehr Manufacture d’armes de Saint-Étienne AA-52 mit 1000 Schuss Munition
  • 1 × schwenkbare Lafette für je 2 × 7,62-mm-Maschinengewehre Browning .303 Mark II (M1919) mit je 400 Schuss Munition (nur rhodesische SE.3164)

Kampfmittel für maximal 600 kg an zwei bis vier Außenlastenträgern

Torpedo

  • 1 × AST/General Electric Mk.44 324-mm-Torpedo

Luft-Boden-Lenkflugkörper

Ungelenkte Luft-Boden-Raketen

  • 2 × Matra RL-181-Raketen-Rohrstartbehälter für je 18 × ungelenkte SNEB-Luft-Boden-Raketen; Kaliber 37 mm
  • 2 × Matra RL-361-Raketen-Rohrstartbehälter für je 36 × ungelenkte SNEB-Luft-Boden-Raketen; Kaliber 37 mm
  • 2 × TBA 68-7-Raketen-Rohrstartbehälter für je 7 × ungelenkte SNEB-Luft-Boden-Raketen; Kaliber 68 mm
  • 2 × TBA 68-12C-Raketen-Rohrstartbehälter für je 12 × ungelenkte SNEB-Luft-Boden-Raketen; Kaliber 68 mm
  • 2 × Matra F4 (Matra 155)-Raketen-Rohrstartbehälter für je 18 × ungelenkte SNEB-Luft-Boden-Raketen; Kaliber 68 mm
  • 2 × TBA 100-4-Raketen-Rohrstartbehälter für je 4 × ungelenkte Luft-Boden-Raketen SNEB; Kaliber 100 mm
  • 2 × L-57-16MD-Raketen-Rohrstartbehälter (Lizenzkopie der UB-16-57M) für je 16 × ungelenkte S-5-Luft-Boden-Raketen; Kaliber 57 mm (nur IAR 316)

Zusatzbehälter

Selbstverteidigungssysteme

Aufgrund der Erfahrungen aus dem Einsatz im südlichen Afrika versah die rhodesische Luftwaffe ihre Alouette III mit Selbstschutzsystemen.

Passive Maßnahmen

  • 1 × Lufteinsauggitter
  • 1 × Abgaskühldiffusor (Infrarotunterdrückungs-Abgasluftkühler) am Ende des Abgasrohres, durch den die Abgase mit Umgebungsluft vermischt und zerstreut wurden.
  • matter Farbanstrich, um die Infrarotsignatur zu reduzieren
