Aufzugsanlage

Eine Aufzugsanlage, kurz Aufzug, Fahrstuhl oder Lift genannt, ist eine Anlage, mit der Personen oder Lasten in einer beweglichen Kabine, einem Fahrkorb oder auf einer Plattform in vertikaler oder schräger Richtung zwischen zwei oder mehreren Ebenen transportiert werden können. Aufzugsanlagen – mit Ausnahme des Paternosteraufzugs – zählen in der Fördertechnik zu den unstetigen Förderanlagen.

Außenaufzüge in Ottawa, Kanada
Hammetschwand-Lift, Außenaufzug am Bürgenstock, Schweiz

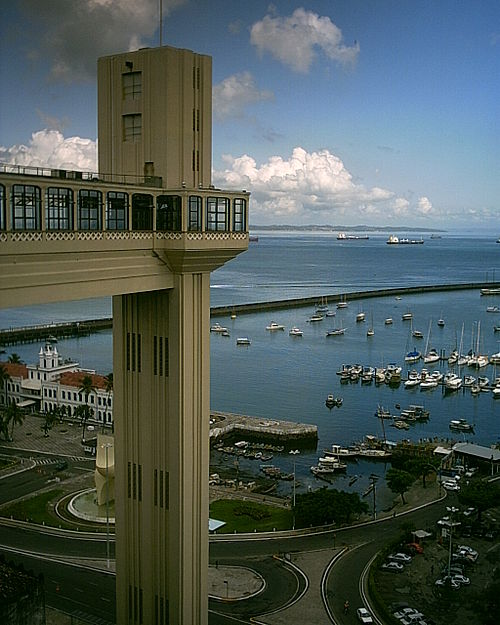

Elevador Lacerda, Salvador da Bahia

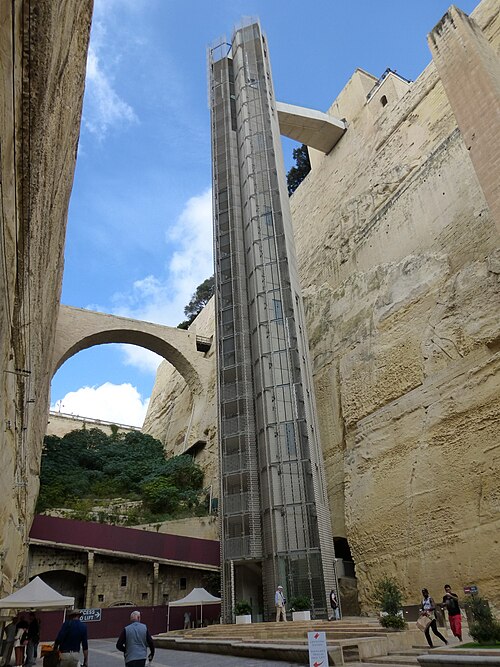

Aufzug zwischen dem Festungsgraben und den Upper Barrakka Gardens in Valletta auf Malta

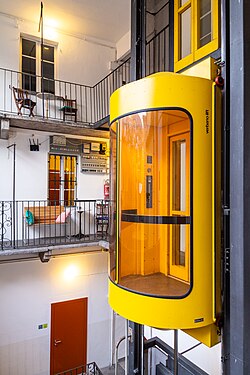

Runder Glasaufzug

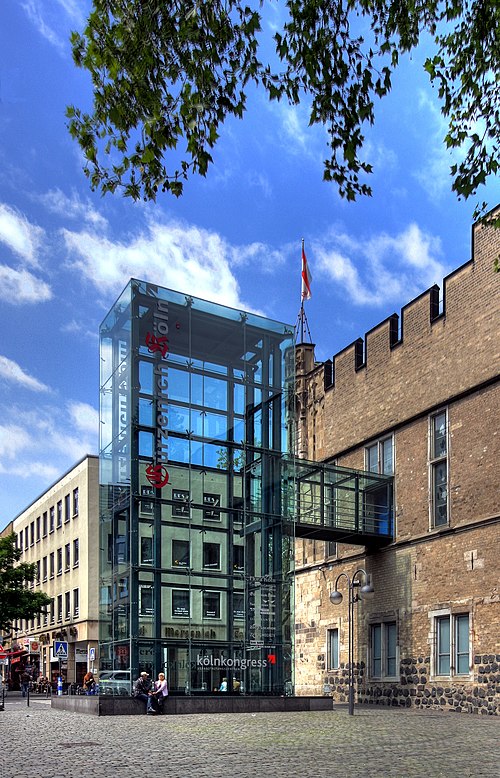

Gläserner Aufzug des Gürzenich in Köln

Die eigentliche Definition für einen Aufzug ist:

  • Förderhöhe mindestens 180 cm
  • teilweise geführte Aufzugskabine
  • mindestens zwei feste Zugangsstellen.

Begriffsabgrenzung

  • Das Wort Lift bezeichnet auch Anlagen, um Wintersportler schräg aufwärts zu befördern, siehe Skilift, Schlepplift und Sessellift.
  • Ein Personentransportkorb an einem Kran ist kein Aufzug, da er die vorangestellten Anforderungen nicht erfüllt.
  • Fahrtreppen (Rolltreppen) sind von Aufzügen dadurch abgegrenzt, dass sie nicht den Aufzugsrichtlinien, sondern der eigenen europäischen Richtlinie EN 115, Sicherheit von Fahrtreppen und Fahrsteigen, unterliegen und keine Aufzugskabine haben.
  • Schachtförderanlagen sind prinzipiell den Aufzugsanlagen ähnlich, sie gelten technikhistorisch den Aufzugsanlagen als Vorbild und sind wie diese den unstetigen Förderanlagen zuzurechnen. Unterschiede zu Aufzugsanlagen bestehen in der Dimensionierung und Anordnung der wesentlichen Anlagenelemente. Schachtförderanlagen unterliegen nicht den aufzugs-, sondern den bergbaurechtlichen Vorschriften.
  • Seilbahnen sind eine eigene Sparte von Beförderungsmittel und unterliegen den einschlägigen Seilbahngesetzen.
  • Standseilbahnen sind eine Unterform der Seilbahnen und werden gelegentlich, wegen der Ähnlichkeit der Führung auf schiefer Ebene und nicht immer eindeutiger Unterscheidungsmöglichkeit, als Schrägaufzug bezeichnet.
  • Eine Hebebühne besteht nur aus einer Plattform oder gar nur aus Hebearmen, um Waren für den Weitertransport auf ein anderes Niveau zu heben oder senken oder oft ein Kraftfahrzeug für Inspektion oder Service von unten zugänglich zu machen.
  • Eine frei vor der Fassade eines Gebäudes verlaufende Lasthebevorrichtung mit Seilzug wird auch Lotteranlage genannt.
  • Ladebordwand
  • Badewannenlift

Geschichte

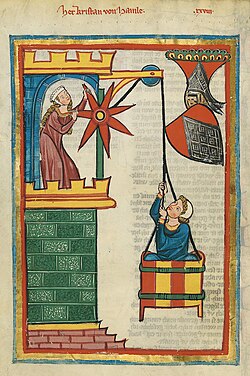

Darstellung einer Seilwinde als Aufzug im Codex Manesse (um 1305 bis 1315)
Aufzug aus den 1920er Jahren in Helsinki
Elisha Otis demonstriert sein Sicherheitssystem am Crystal Palace, 1853.

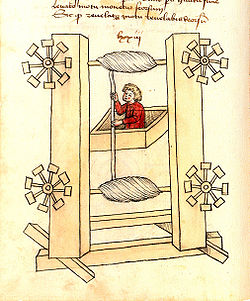

Kleine Warenlifte wurden schon früh benutzt, um Waren aus der Küche in die Speisesäle zu transportieren. Erst später wurden auch Personenlifte gebaut. Den ältesten Personenaufzug in Mitteleuropa ließ Maria Theresia 1766 in der Kapuzinergruft einbauen.[1]

Maßgebend für den Durchbruch war die Erfindung des absturzsicheren Aufzugs im Jahre 1853 durch den US-Amerikaner und Gründer der Otis Elevator Company, Elisha Graves Otis. Bei einer Demonstration vor großem Publikum während der Weltausstellung in New York befand sich Otis in einem Aufzug und ließ von einem Assistenten dessen einziges Tragseil durchschneiden. Der Aufzug bremste sich von selbst, und die Sicherheit war damit eindrucksvoll vorgeführt.[2] Das von Otis bereits 1852 entwickelte Sicherheitssystem, setzte sich aus einer Sägezahnratsche und einer Stahlfeder zusammen. Bricht das Hebekabel oder reißt das Seil, verliert die Feder ihre Spannung. Die Sägezahnratsche wird aktiviert und der Aufzug angehalten. Vor dieser Erfindung wurden Aufzüge vorwiegend zum Warentransport benutzt. Sie galten als zu gefährlich, um in Mehrfamilienhäusern Menschen zu transportieren. Der erste kommerzielle Aufzug mit dem Sicherheitssystem von Otis wurde 1857 in einem Kaufhaus am Broadway 488 in New York City installiert. Mit der nun geschaffenen Möglichkeit, sichere Personenaufzüge einzusetzen, begann der Siegeszug der Wolkenkratzer, deren obere Stockwerke erst durch Aufzüge bequem zu erreichen waren. Um 1891 beginnend wurde der Leonardsatz (Ward-Leonard-Umformers) des US-amerikanischen Elektroingenieurs Harry Ward Leonard, insbesondere auch in industriellen Aufzugseinrichtungen, zur Drehzahl-Steuerung eingesetzt. Diese Art der Motorensteuerung wurde erst mit der industriereifen Einführung des Thyristorsatzes verdrängt.

In Europa setzten sich Aufzüge erst in den 1870er Jahren durch, nachdem auf der Weltausstellung 1867 in Paris erstmals ein Hydraulikaufzug präsentiert worden war. 1880 wurde von Werner von Siemens der erste elektrische Aufzug in Mannheim vorgestellt.[3] Der Erfinder Alexander Miles entwickelte 1887 einen Mechanismus zum automatischen Schließen von Aufzugstüren und meldete seine Erfindung im gleichen Jahr zum Patent an. Die Otis Elevator Company lieferte 1903 die ersten getriebelosen Aufzüge für das Beaver Building in New York und das Majestic Building in Chicago.

In der Folge änderte sich die architektonische Gestaltung großer Wohn- und Bürokomplexe. Galten zuvor mehr als vier Etagen als geradezu gesundheitsgefährdend, konnte nun mit dem Aufzug nahezu unbegrenzt in die Höhe gebaut und die oberen Etagen dennoch bequem erreicht werden. Die Wertigkeit der verschiedenen Ebenen kehrte sich ebenfalls um: „der Aufzug beendet die Ära der Bel Etage und begründet die des Penthouse“ (Andreas Bernard).

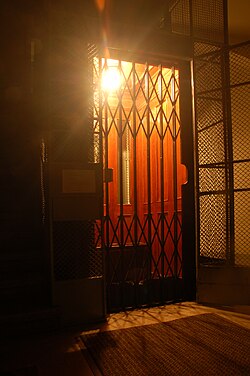

Die früher verbreitete offene Gitterbauweise der Kabine in einem ebenfalls offenen Schacht, meistens in der Mitte einer diesen umgebenden Treppe, wird aus Sicherheitsgründen heute nicht mehr erbaut, jedoch sind derartige Anlagen außerhalb Deutschlands auch in Europa noch in Betrieb, wobei gegebenenfalls die alte offene Kabine durch eine neue geschlossene im alten Schacht ersetzt wurde. In größeren Gebäuden wie Ministerien oder Firmen wurden die für die Geschäftsleitung oder für höhere Beamte reservierten Aufzugsanlagen spöttisch und umgangssprachlich auch als Bonzenheber bezeichnet.[4]

Das erste Aufzugmuseum wurde 1986 in Mannheim-Seckenheim gegründet.

Bauarten und Bauformen von Aufzügen

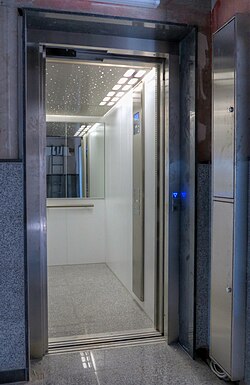

Personenaufzug

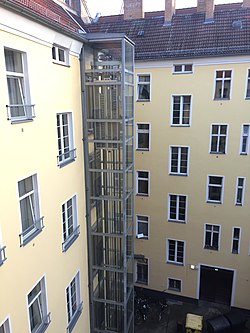

Nachträglich an einem Altbau installierter Personenaufzug

Abhängig von Bauart, Anlageform und Verwendungszweck können Aufzugsanlagen unterteilt werden:

Bauarten nach Verwendungszweck

Personenaufzug

Der Personenaufzug dient hauptsächlich der Beförderung von Personen. Er ist die am häufigsten zum Einsatz kommende Aufzugsart. Es gibt Drahtseilaufzüge aber auch Hydraulikaufzüge. Eine Sonderform sind ganze Räume, die das Stockwerk wechseln können. Einer der ersten war in den 1920er Jahren das Büro von Tomáš Baťa. Es mass 6 m x 6 m, und er konnte damit in jedes der 17 Stockwerke der Firmenzentrale von Bata fahren.[5][6]

Lastenaufzug

Lastenaufzug, eingesetzt bei der Renovierung der Außenfassade der katholischen Kirche in Kusel

Ein Lastenaufzug ist eine Aufzugsanlage zum vorrangigen Transport von Lasten und gegebenenfalls Begleitpersonen. Die Nutzung ist nur dem Betreiber der Aufzugsanlage sowie dessen Beschäftigten erlaubt.

Für Lastenaufzüge gab es vereinfachte Ausführungen hinsichtlich der Bauweise, auf Anregung der Industrie. Industriebauten sind häufig nicht frei zugängliche Einrichtungen mit einem festen Personenkreis, der regelmäßig geschult wird. So durfte in der Vergangenheit auf die Fahrkorbtüren verzichtet werden. Nach vielen schweren Unfällen mit teilweise tödlichem Ausgang mussten die Lastenaufzüge oftmals zumindest mit Lichtvorhängen als Sicherung nachgerüstet werden. Neue Lastenaufzüge benötigen nach der DIN EN 81 grundsätzlich Kabinenabschlusstüren.

Güteraufzug

Ein Güteraufzug ist nach der bisherigen deutschen Aufzugsverordnung eine Aufzugsanlage, die ausschließlich zum Transport von Gütern ohne die Begleitung von Personen gedacht ist. Das Betreten – außer zum Be- und Entladen – sowie die Mitfahrt sind verboten. Aus diesem Grund dürfen die Güteraufzüge nur von außen herbeigeholt und bedient werden. In der Kabine darf sich kein Bedientableau befinden.

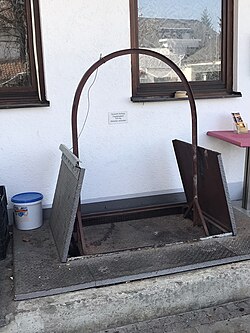

Sonderformen der Güteraufzüge sind Kleinlastenaufzüge wie sie in Bürogebäuden zum Aktentransport oder als Laborlifte zur Anwendung kommen, sowie Speise- und Wäscheaufzüge in Villen oder Restaurationsbetrieben. Häufig im Straßenbild anzutreffen sind Möbellifte, die für den Transport von Mobiliar bei Umzügen, vorzugsweise aus höheren Etagen, Anwendung finden.

Behindertenaufzug

Behindertenaufzüge bis zu drei Meter Förderhöhe und einer maximalen Geschwindigkeit von 0,15 Meter pro Sekunde fallen nicht unter das Aufzugsrecht EN81. Diese Aufzüge sind „in Gebäude eingebaute Maschinen“. Die Sicherheit wird durch die MRL 2006/42 festgelegt. Die Anforderungen für die Größe der Plattformen und Bedienbarkeit sind in der DIN 18040 beschrieben (Barrierefreiheit). Für Privatpersonen und Privathäuser ohne Vermietung entfallen die wiederkehrenden Prüfungen nach BetrSichV §§ v15 – 16 durch eine Technische Prüforganisation.

Autoaufzug

Autoaufzüge im Alten Elbtunnel in Hamburg-Steinwerder

Autoaufzüge sind speziell für die Beförderung von Kfz, besonders von Personenkraftfahrzeugen ausgelegt. Sie unterliegen, neben den üblichen Vorschriften, besonderen Regeln, was den Einbau und den Betrieb der Anlagen betrifft. So werden sie mit einer Tragkraft ab 2000 kg ausgelegt.

Im Shanghai World Financial Center wurde zur Versorgung der Ausstellungshalle im 94. Stockwerk in 423 Metern Höhe mit Autos und anderen Lasten ein Autoaufzug eingebaut. Er ist für eine Traglast von 3 Tonnen ausgelegt und erreicht die Ausstellungshalle in rund zwei Minuten.[7] Es dürfte sich dabei um den zurzeit längsten Autoaufzug und das höchstgelegene mit einem Autoaufzug erreichbare Stockwerk der Welt handeln.

Mit Fördertechnik automatisierte Hoch- und Tiefgaragen manipulieren unbesetzte Pkw ab und bis Übergabe in einer durchfahrbahren Kabine durch vertikales und horizontales Verfahren samt Palette. Etwa in Graz Sackstraße/Kaiser-Fraz-Josef-Kai und Rondo. Hans-Resel-Gasse.

Die Österreichische Nationalbank hat die Zufahrt zum Kellergeschoss für Geldtransport-Lkw durch einen Lift organisiert, dessen mit Satteldach ausgestattete Kabine im dem Gebäude vorgelagerten Park hinter Zaun und Hecken an die Oberfläche taucht.

Baustellenaufzug

Baustellenaufzug

Ein Baustellenaufzug ist eine Form einer Aufzugsanlage, die an hohen Gebäuden zum Transport von Personen und Lasten während der Bauphase installiert wird.

Bis um 1970 wurden Baugerüste aus langen Holzleitern manuell aufgebaut und mit Seilen verbunden. Bis heute werden Materialien in kleinen Mengen einfach durch Seilzug nach oben gehoben. Die Koordination des Zugs erfolgt durch Zuruf, auf Sicht und eventuell unterstützt durch eine farbliche Markierung am Seil. Ein Kreuzbügel oder Gehäuse, das die Rollenrille oben etwa 150° weit umschließt, und ein Knoten am freien Seilende sichern die Last, typischerweise ein Kübel Farbe, Putz oder ein Paket Wärmedämmplatten.

Motorisierte Winden für Stahlseile von etwa 4–6 mm Durchmesser sitzen meist oben am Gerüst an einem Schwenkarm oder mit Rollen an einer durch eine Gebäudeöffnung reichenden Schiene, um die Winde samt hochgezogener Last in das Gebäudeinnere verfahren zu können. Typische Lasten sind 4 Baukübel am kronenartigen Hakengestell oder eine Scheibtruhe, also bis zu 100 oder 200 kg. Um das steifere Stahlseil gut auf- und abzuwickeln verlangt dieses nach einer Mindestzugkraft, etwa durch ein Mindestballastgewicht am Haken. Gesteuert wird der Elektromotor der Winde durch Schalter an einem kurzen Kabel, eventuell an einer schräg nach unten abstehenden Stange, die auch zum händischen Verfahren dient.

Schrägaufzüge, deren zerlegbare Schiene im Leiterwinkel von 75° zur Horizontalen an die Dachtraufe herangeführt wird und nach einem Knick weiter auf die beliebig schräge Dachfläche läuft, erschließen mit einer Stützstrebe insbesondere das Dach bis zu etwa 5-stöckiger Häuser. 4 in C-Profilen zwangsgeführte Rollen führen einen Wagen mit schienenparallel flacher Ladefläche samt rechtwinkelig abstehender Auflagefläche. Typisches Ladegut ist ein Stapel flach geschichteter Dachziegel oder hochkant aufgestellter Platten. Ein Kübel muss mit einem festsitzenden Deckel verschlossen sein. Der Zug erfolgt per Stahlseil, das mit Rollen zumindest am Schienenknick geführt und am oberen Schienenende umgelenkt wird. Die Winde sitzt bodennah.

Seit zumindest 1970 gibt es Bauaufzüge in Form einer schwenkbaren Plattform mit niedrigem Geländer, die seilgezogen einen nahe der Fassade stehenden und mit dieser verbundenen Gittermast entlang fährt. Die halbovale Ladefläche kann 2–3 Scheibtruhen aufnehmen, wird mit ihrer geraden Einfahrtsseite je nach Betriebsweise schon bodennah oder erst in Zielhöhe zur Fassade hingeschwenkt und in der Höhe arretiert. Via Rampe, umgeklappter Bordwand oder aufgelegtem Schalbrett wird angedockt und durch eine Gebäudeöffnung entladen. Das etwa 1 cm starke Seil wird über eine Umlenkrolle an der Mastspitze geführt und per Elektromotor nur einlagig auf eine Trommel (d=20 cm, L= 60 cm) unten aufgewickelt. Frühe Typen konnten die – meist leere – Hinabfahrt über eine Bandbremse an der Trommel rein handhebelgebremst abwickeln. Personenmitfahrt ist aus Sicherheitsgründen verboten. Der 5 m hohe Basismast wird samt Plattform mithilfe einer Zahnstangenstrebe und Handkurbel auf seiner Lafette umgeklappt, 4 Schraubstützen werden eingezogen und eine Anhängeöse an Lafette oder Mastende an einen Lkw gekuppelt, um als einachsiger Anhänger gezogen zu werden.

Viele Baustellenaufzüge funktionieren seit den 1980er Jahren nach dem Zahnstangen-Ritzel-Prinzip. Dies bedeutet, dass meist an Gittermasten, welche übereinandergeschraubt werden, die Zahnstangen befestigt sind. An diesen Zahnstangen werden die Aufzugskabinen, meist mit Hilfe von Elektromotoren, über Ritzel angetrieben. Sie werden deshalb auch als Kletter-Aufzüge bezeichnet. Die Fördergeschwindigkeiten sind sehr unterschiedlich. Je nach Transportkapazität und Förderhöhe liegen sie im Allgemeinen zwischen 24 und 100 m pro Minute. Aufzüge in dieser Ausführung dürfen nur von speziell eingewiesenen Personen genutzt werden, da sich diese im Störungsfalle selber aus der Kabine befreien müssen.

Die Tragfähigkeit von Baustellenaufzügen beginnt bei ca. 100 kg und geht in Sonderfällen bis zu 10.000 kg, wobei die Antriebsausführung des/der Elektromotors/Elektromotoren mit unterstützenden Maßnahmen versehen wird (Hydraulikunterstützung/Frequenzumformer), um insbesondere die hohen Anlaufströme während des Anfahrens mit hoher Last zu vermindern.

Förderhöhen von mindestens 75 m Höhe sind die Regel, Höhen bis zu 450 m Höhe sind mit speziellen Gittermasten erreichbar. Bei Baustellenaufzügen unterscheidet man auch zwischen einer Einzelfahrkorbanlage und einer Doppelfahrkorbanlage. Dies gibt die Anzahl der Fahrkörbe an, welche an einem Mast hochfahren können. Bei Doppelfahrkorbanlagen werden an zwei gegenüberliegenden Seiten der Gittermasten Zahnstangen angebracht. Diese ermöglichen das unabhängige Fahren eines jeden Fahrkorbes. Meist wird diese Variante zur Kostenersparnis bei höheren Gebäuden genutzt, da nur ein Gittermast vorgehalten und von einem Aufzugsmonteur montiert werden muss. Beispiele finden sich bei Enka, Moskau City Projekt und dem Messeturm Frankfurt.

Daneben sind – vor allem bei Dachdeckern – Schrägaufzüge zum Materialtransport in Verwendung, aus denen sich auch die Möbelaufzüge entwickeln. Sie sind schnell und ohne größere Befestigungsmaßnahmen temporär aufstellbar, und für Lasten von bis zu 500 kg vorgesehen.

Zur Arbeit an der stark gegliederten Fassaden an der Kirche der Barmherzigen Brüder in Graz, Annenstraße verwendete ein Restaurator einen minimalistischen Aufzug, der im Wesentlichen aus einem Schalenssitz aus Blech mit einem Motor besteht, der vom Daraufsitzenden gesteuert ein fingerdickes Kunststoffseil hinauf und hinunter klettert, das an einer hohen Stelle des Bauwerks befestigt ist.

Sonderform Schiffshebewerk

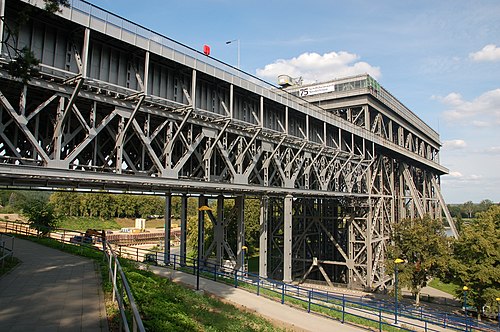

Schiffshebewerk Niederfinow

Hauptartikel: Schiffshebewerk

Eine Sonderform stellt ein Schiffshebewerk in Querförderung und in Vertikaler Förderung dar, wo das Schiffshebewerk wie ein Senkrecht- oder Schrägaufzug funktioniert. Der Wassertrog erfüllt dabei die Funktion der Kabine.

Bauformen nach Kabinensystem

Einkabinenaufzüge

Aufzüge mit einer Kabine für eine Etage sind seit jeher und immer noch Standard.

Die immer höheren Gebäude bedingen jedoch zur raschen Grob- und Feinverteilung von Personen und Lasten immer komplexere Aufzugssysteme im einzelnen Schacht. Kabinen mit mehr als einer Tür werden Durchlader genannt. Sie ermöglichen das Ein- und Aussteigen in unterschiedliche Richtungen und machen so die Raumaufteilung in den Stockwerken flexibler. Vor allem erleichtern Durchlader die Benutzung für Rollstuhlfahrer, Benutzer mit Kinderwagen oder Fahrrad, weshalb Durchlader häufig an Stationen des öffentlichen Verkehrs eingesetzt werden. Bei Durchladern, die auf einer Ebene auf beiden Seiten die Türen öffnen, kann außerdem der Passagierwechsel beschleunigt werden.

Doppelstockaufzüge

Doppelstockaufzüge – auch: Doppeldeckeraufzüge und Doppeldeckaufzüge (die drei Begriffe kommen gleichermaßen zur Anwendung) – haben zwei fest miteinander verbundene Kabinen und fahren damit zwei Stockwerke gleichzeitig an. Dabei ist eine flexible Steuerung möglich, aber auch eine paarweise Gruppierung, so dass einer der Aufzüge die ungeraden, ein anderer die geraden Stockwerke anfährt. An Halten mit hohem Fahrgastaufkommen wie Eingangshallen oder Sky-Lobbys werden die vom Aufzug gleichzeitig angefahrenen Stockwerke über Rolltreppen erschlossen, die beide Decks des Aufzugs zugänglich machen.

Um den Einsatz von Doppelstockaufzügen in Gebäuden mit unterschiedlichen Stockwerkshöhen zu ermöglichen, gibt es Konstruktionen, bei denen die beiden Kabinen über Schraubenspindeltriebe oder über scherenähnliche Verbindungsglieder verbunden sind. Die Steuerung passt während der Fahrt den Kabinenabstand dem jeweiligen Etagenabstand der beiden angefahrenen Stockwerke an.

Doppelstockaufzüge kommen immer öfter in hohen Gebäuden zum Einsatz. Beispiele:

  • Eine der ältesten und bekanntesten Doppeldeckeranlagen sind seit seiner Eröffnung im Jahr 1889 die Doppelstockaufzüge in den Pfeilern des Eiffelturms.
  • Im Burj Khalifa, dem zurzeit (Anfang 2010) höchsten Bauwerk der Welt, wurden ebenfalls Doppelstockaufzüge mit einer Geschwindigkeit von zehn Metern pro Sekunde eingebaut.[8]
  • Im Shanghai World Financial Center wurden als Gemeinschaftsauftrag der Firmen Otis Elevator Company und ThyssenKrupp Elevator 32 Doppeldeckeraufzüge als Hochgeschwindigkeitsaufzüge untergebracht. Mit einer Tragkraft von je 2.000 Kilogramm und einer Spitzengeschwindigkeit von zehn Metern pro Sekunde (36 km/h) bedienen sie die Sky Lobby in 240 Metern Höhe. Damit waren diese Anlagen bis 2010 die schnellsten Doppeldeckeraufzüge der Welt.[9]
  • Im Taipei 101 versorgen sie die Besucherplattformen im 89. bis 91. Stockwerk.[10]

Auch auf Schiffen kommen vereinzelt Doppelstockaufzüge zum Einsatz, wie zum Beispiel auf den Eisenbahnfähren der Railship AG, wo zur raschen Verteilung der Eisenbahnwaggons doppelstöckige Lastenaufzüge zum Einsatz kamen (Railship I und II) und kommen (Railship III). Dort gibt es nur zwei Endpositionen und ein direkter Transport von Ebene 1 zur Ebene 3 ist nicht vorgesehen.

Theoretisch sind nach diesem Prinzip Anlagen auch mit drei oder mehr fest miteinander verbundenen Kabinen denkbar.

Mehrkabinenaufzüge (Twin-System)

Seit 2003 gibt es von ThyssenKrupp AG Aufzüge in ansonsten konventioneller Treibscheibentechnik, bei denen zwei Kabinen im selben Schacht verkehren. Die untere Kabine wird dabei von Tragseilen, die seitlich an der oberen Kabine vorbeilaufen, getragen. Durch eine Zielauswahlsteuerung sind dem Leitrechner Start und Ziel jeder Fahrt schon vor Fahrtbeginn bekannt; Kollisionen werden in der Steuerung ausgeschlossen. Im Vergleich zu zwei Aufzugsanlagen übereinander im selben Schacht hat das System den Vorteil, dass es keine starre Grenze gibt, die von den Kabinen nicht überquert werden kann. Durch das Ausweichen der Kabinen in eine vertiefte Schachtgrube bzw. erhöhten Schachtkopf ist es möglich, dass beide Kabinen alle Stockwerke anfahren können. Hierdurch soll eine Zeitersparnis von 65 % erreicht werden.

Theoretisch sind nach diesem Prinzip Anlagen auch mit drei oder mehr Kabinen in einem Schacht denkbar.

Mehrkabinenumlaufaufzüge (Multi-System)

Seit 2017 gibt es von ThyssenKrupp AG Aufzüge, bei denen mehrere Kabinen im selben Schachtsystem verkehren. Das Multi-System ist ein seilloses Aufzugsystem bei dem die Kabinen sich sowohl horizontal als auch vertikal bewegen können.[11]

Paternosteraufzüge

Unterscheidung nach der Bewegungsrichtung

Senkrechtaufzüge

Die Standardbewegungsrichtung von Aufzugsanlagen, wie sie in Bauwerken aller Art zu finden sind, ist in Lotrichtung (vertikal).

Schrägaufzüge

Oftmals finden sich in Bauwerken Aufzugsanlagen, bei denen die Kabinen eine zur Vertikalen geneigte Wegstrecke zurücklegen müssen. Manchmal kommen bei solchen Anlagen Kombinationen aus geneigter, vertikaler und Führung in Bogenform zur Anwendung. Eine der bekanntesten Anlagen von Schrägaufzügen dieser Art sind Doppelstockaufzüge in den Pfeilern des Eiffelturms.

Die europäischen Normen verwenden den Begriff Schrägaufzug nur für Aufzüge, deren Führungsschienen eine Neigung zwischen 15° und 75° aufweisen (europäische Norm für Schrägaufzüge – prEN 81-22). Demgegenüber gilt die Aufzugsrichtlinie (Richtlinie 95/16/EG des Europäischen Parlaments und des Rates vom 29. Juni 1995 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Aufzüge) für alle Anlagen mit Neigung über 15°, ohne die Schrägaufzüge speziell abzugrenzen.

Welchem Rechtserlass Schrägaufzüge unterliegen, ergibt sich nicht aus ihrer Bauform, sondern aus ihrem Zweck:

  • Aufzüge, die Gebäude und Bauten dauerhaft bedienen, unterstehen der Aufzugsrichtlinie;
  • Schrägaufzüge, die dem Personentransport (außerhalb von Gebäuden, Bauten, Baustellen, Bergwerken oder militärischen Einrichtungen) dienen, unterstehen der Seilbahnrichtlinie;
  • Aufzüge für andere Zwecke, insbesondere wenn sie nicht dem Personentransport dienen, unterstehen oft der Maschinenrichtlinie oder aber spezifischen Regelungen für die betreffende Sparte.

Hauptartikel: Treppenschrägaufzug

Eine weitere Sonderform eines Personenschrägaufzugs sind die Treppenlifte zur Überwindung von Stiegen zu erwähnen. Sie werden als Plattform- oder Hängelifte zur Rollstuhlbeförderung oder als Sitz- und Stehlifte ausgeführt.

Sonderform Schmid-Peoplemover

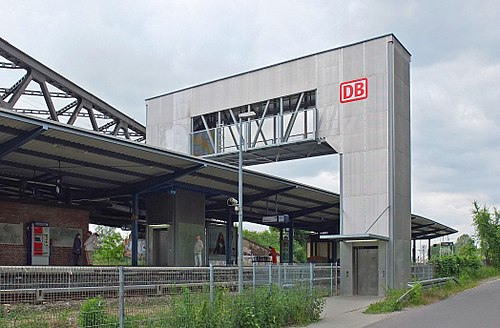

Peoplemover am Berliner S-Bahnhof Betriebsbahnhof Rummelsburg

Eine Sonderform stellt der Schmid-Peoplemover von ThyssenKrupp Aufzüge zur Überbrückung von Straßen, Gleisanlagen, Wasserwegen und dergleichen. Die Kabine wird dabei in einer Kombination in vertikaler Richtung in zwei Türmen und in horizontaler Richtung über eine Brücke geführt. Der Antrieb sitzt auf dem Kabinendach. Die Kabine ist an einem Fahrwagen befestigt, der die Führungsaufgabe an den Führungsschienen übernimmt. In den Türmen fährt die Kabine wie ein normaler Aufzug senkrecht die Führungsschienen entlang. Im waagrechten Teil der Brücke ist die Kabine hängend am Fahrwagen geführt. Der Schmid-Peoplemover gilt rechtlich als Aufzug.[12]

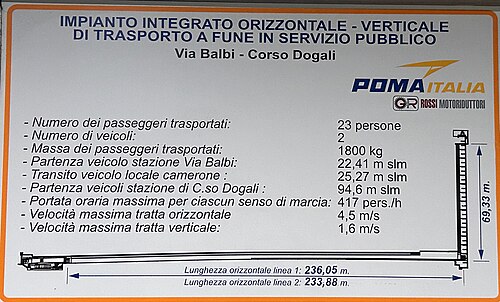

Aufzüge als Verkehrsmittel

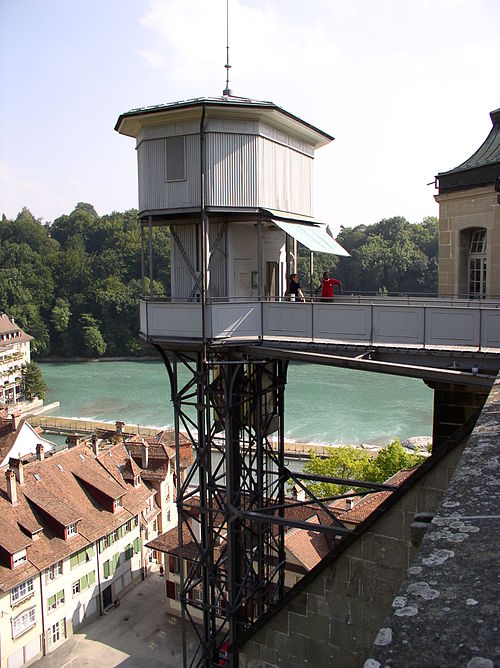

Der Berner Mattenlift
Historischer Fahrschein des Salzburger Mönchsbergaufzugs

Allgemein gelten Aufzüge als die sichersten und am häufigsten frequentierten Verkehrsmittel der Welt. Im statistischen Mittel benutzt jeder Mensch alle drei Tage einen Aufzug. Vereinzelt dienen Aufzüge auch als Verkehrsmittel im Öffentlichen Personennahverkehr (ÖPNV), sie können gegen Entrichtung eines Beförderungsentgelts oder kostenlos benutzt werden. Typischerweise handelt es sich um freistehende Anlagen an einer Bergflanke, die obere Ebene ist dabei meist über eine Brücke erreichbar:

Antriebssysteme bei Aufzugsanlagen

Je nach Einsatzzweck und dem Stand der Technik entsprechend eingesetzt gibt es zurzeit vier Systemarten der Kraftübertragung, um Antrieb in Förderhöhe umzusetzen. Dies ist nicht bei allen vier Systemarten gleichzusetzen mit Antriebsarten, da es beim Seilaufzug unterschiedliche Formen von Antrieben gibt und gab. Ein weiteres, das derzeit „Seilloser Aufzug“ genannte Antriebssystem, ist noch Stand der Forschung und noch weit von der Serienreife entfernt.

Seilaufzug

Beim Seilaufzug hängt die Kabine an Tragseilen. Die älteste Form des Seilaufzugs war der Trommelaufzug, bei dem die Seile auf einer Trommel aufgewickelt wurden, ähnlich einer Angelschnur. Die Seile sind mit dem einen Ende fest an der Trommel befestigt. Das Gegengewicht hängt an einem zweiten Seil, das von einer gegenläufigen Trommel, die auf derselben Welle sitzt, auf- oder abgespult wird. Die ersten Trommelaufzüge wurden Mitte des 19. Jahrhunderts gebaut und von Dampfmaschinen angetrieben. Da die Länge der Seile durch die Größe der Trommel begrenzt ist und sich der Trommelaufzug daher nicht für große Förderhöhen eignet, wurde er zunehmend vom Treibscheibenaufzug verdrängt. Ein weiterer Nachteil ist die Verwendung nur eines einzigen Tragseiles, das weniger Sicherheit bietet als der Einsatz mehrerer Seile wie beim Treibscheibenaufzug. Von Vorteil ist der fehlende Schlupf.

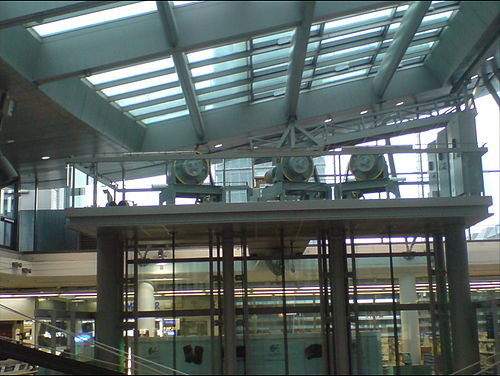

Treibscheibenantrieb einer Aufzugsgruppe

Treibscheibenaufzug

Aufhängung der Kabine

Beim Treibscheibenaufzug wird das Tragseil, das an einem Ende die Kabine und am anderen Ende ein Gegengewicht trägt, über eine angetriebene Rolle, die Treibscheibe, geführt. Das Seil ist nicht an der Treibscheibe befestigt, sondern wird durch Reibung gehalten und bewegt. Zur Vergrößerung der Auflagefläche und dadurch der Reibung hat die Treibscheibe Rillen, z. B. Keil- (V-förmig) oder Rundrillen – jeweils mit oder ohne Unterschnitt –, in die das Seil durch die Zugspannung gepresst wird. Der Treibscheibenaufzug hat den Vorteil, dass nahezu beliebig lange Tragseile verwendet werden können (durch das Eigengewicht der Seile wird allerdings ab einer gewissen Seilmasse ein Seilgewichtsausgleich benötigt, der das Gewicht, egal bei welchem Verfahrstand, ausgleicht) und dieser energetisch wirtschaftlicher arbeitet als ein Trommelaufzug. Dieser Aufzugstyp eignet sich für Hochhäuser.

Das Treibscheibenprinzip wurde von dem deutschen Bergbauingenieur Carl Friedrich Koepe erfunden, der erstmals 1878 eine Schachtförderanlage der Zeche Hannover damit ausrüstete.

Als Antriebsarten bei Seilaufzügen kamen in der Anfangszeit Dampfmaschinen zum Einsatz, später wurden die Dampfmaschinen durch Elektroantriebe ersetzt. Die Kraft wird auf die Treibscheibe übertragen durch Elektromotor-Getriebe (früher auch bei Trommelaufzügen) mit 0,1 m/s bis 2,5 m/s oder durch getriebelose Aufzugsmaschinen mit 0,63 m/s bis über 10 m/s.

Der Maschinenraum liegt üblicherweise oberhalb des Schachts, im Schachtkopf. Über Umlenkrollen kann er auch in der Mitte oder am unteren Ende des Aufzugsschachts angeordnet werden. Die Last wird jedenfalls von oben liegenden Bauteilen aufgenommen. Durch Einsatz meist getriebeloser Permanentmagnetmotoren und platzsparender Baugrößen gibt es seit etwa 1995 (geregelt mit Einführung der Norm EN81 1999) auch maschinenraumlose (MRL) Seilaufzüge mit einem Motor samt Frequenzrichter im Schachtraum und einer dezentralen Steuerung. Sie werden üblicherweise bis zu 80 m eingesetzt, aber nicht bei Lastaufzügen. Die Wartbarkeit ist dabei etwas erschwert, und jeder Hersteller hat sein eigenes Patent, das noch geschützt ist. Bei größeren Höhen ist der Antrieb zwar auch oft getriebelos, aber in einem Motorraum untergebracht.

Man unterscheidet verschiedene Aufhängungsarten:

Aufhängungsarten von Seilaufzügen
Traggurte eines Aufzugs

Bei der 1:1-Aufhängung sind die Kabine und das Gegengewicht jeweils direkt an den Seilenden befestigt. Bei der 2:1-Aufhängung sind die Seilenden an der Decke (Schachtkopf) des Aufzugsschachts befestigt, während Kabine und Gegengewicht je mittels Umlenkrollen an den Seilen hängen. So wird ein einfacher Flaschenzug erzeugt, mit dem die doppelte Nutzlast (bei halber Geschwindigkeit) gehoben werden kann. Weitere mögliche Aufhängungen sind 4:1 und 6:1. Sie finden jedoch seltener, und fast nur bei Lastenaufzügen, Anwendung.

Als Tragmittel werden im Allgemeinen Stahlseile verschiedener Ausführung verwendet. Verwendung finden seit einiger Zeit aber auch beschichtete Stahlgurte (Umhüllung aus Polyurethan), beschichtete Stahlseile (Umhüllung aus Polyurethan) und Seile aus Kunststofffasern (Aramid).

Hydraulikaufzug

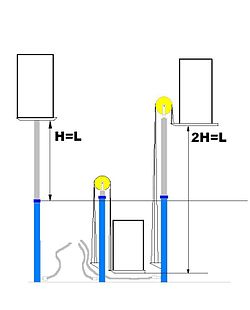

Direkter und indirekter Hydraulikaufzug

Bei hydraulischen Aufzügen wird die Kabine durch einen oder mehrere Hydraulikkolben bewegt, die gewöhnlich am Boden des Aufzugsschachts vertikal eingebaut sind. Ist die Kabine fest mit dem Kolben verbunden, spricht man von einem direkt hydraulischen Aufzug. Wird die Kraft über Tragseile und Rollen übertragen, wird er als indirekt hydraulischer Aufzug bezeichnet. Beim indirekt hydraulischen Aufzug handelt es sich im Prinzip um einen umgekehrt betriebenen Flaschenzug, bei dem die lose Rolle durch die Hydraulik bewegt wird. Bei direkt angetriebenen Systemen kann sich der Kolben unter (In-ground) oder neben (bohrlochfrei) der Kabine befinden, bei indirekten Systemen immer daneben.

Im Gegensatz zu Seilaufzügen eignen sie sich eher für kleinere Förderhöhen. Inzwischen sind Höhen von 15 bis 25 m möglich, darüber wird es gegenüber dem Seil unökonomisch. Bohrlochfreie direkte Hydraulik wird üblicherweise bis zu 10 m Höhe eingesetzt. Der Triebwerksraum befindet sich üblicherweise neben der untersten Ebene. Bei problematischen Platzverhältnissen kann er durch die hydraulische Kraftübertragung auch entfernt angeordnet werden, üblicherweise in bis zu 15 m Entfernung. Im und/oder unter dem Aufzugsschacht befindet sich üblicherweise nur der Kolben. Inzwischen gibt es Systeme, bei denen der Antrieb ebenfalls im Aufzugsschacht eingebaut wird, sogenannte maschinenraumlose (MRL) Systeme. Vorteile bietet er auch für Lastenaufzüge, da fast nur der Boden und keinesfalls die Decke belastet wird. Dies ist vorteilhaft bei Örtlichkeiten ohne Platz oder ausreichende Stabilität für einen Schachtkopf sowie zusätzliche Stützen, wie etwa optisch zu erhaltende oder beengte Altbauten. Die Höchstgeschwindigkeit ist begrenzt, sie liegt bei maximal 1 m/s, üblicherweise bei 0,63 m/s. Hydraulikkolben kommen auch als 2-fach-Teleskop vor.

Zahnstangenaufzug

Bei einem Zahnstangenaufzug ist die Aufzugskabine mit einem eigenen Antrieb ausgestattet. Der Antrieb kann durch einen Elektromotor oder einen Verbrennungsmotor nach dem Zahnstangen/Ritzelprinzip erfolgen.

Zahnstangenaufzüge werden unter anderem als Bauaufzüge, Kranführeraufzüge, Rettungsaufzüge oder Wartungsaufzüge eingesetzt, um Material und Personen zu transportieren. Sie werden auch in abgespannten Sendemasten oder ähnlichen Konstruktionen installiert, um die Flugsicherheitslampen oder andere Anlagenteile leichter warten zu können. Beispiele für installierte Zahnstangenaufzüge im Wartungsbereich sind die Tragmasten der Elbekreuzung 2 oder der Sendemast des WDR in Velbert-Langenberg mit Benzinmotor. Als Kranführeraufzüge beim Erzumschlager Hansaport in Hamburg oder als Rettungsaufzüge für die Feuerwehr beim Eisenbahntunnel Zürich–Thalwil. Vielen ist er auch bekannt aus Rundgängen und Exkursionen als Auffahrtmöglichkeit zum Dachstuhl des Kölner Domes.

Vakuumaufzug

Als exotische Sondervariante existiert der Vakuumaufzug. Der Antrieb erfolgt hier über eine Pneumatik. Eine Druckluftpumpe oder Turbine hebt oder senkt die Bodenscheibe des Liftes je nach Geschosshöhe. Insofern wäre richtigerweise nicht von einem Vakuum-, sondern vielmehr von einem „druckluftbetriebenen“ Aufzug ähnlich der früheren Rohrpost zu sprechen. Vorteile sind zum einen die geringen Einbaumaße (ein Ring von etwa einem Meter Durchmesser genügt) und zum anderen besonders sanfte Start- und Stoppvorgänge. Nachteile sind die niedrige Förderkapazität (1 bis max. 2 Personen) sowie die geringe Bauhöhe. Moderne Anlagen erreichen bis zu 10 Meter Förderhöhe. Der in seiner Röhrenbauform futuristisch anmutende Vakuumaufzug findet seine Produktnische vor allem bei Ein- und Zweifamilienhäusern sowie im Bootsbau.[13]

Seilloser Aufzug

An der RWTH Aachen im Institut für Elektrische Maschinen wurde ein seilloser Aufzug entwickelt und ein Prototyp aufgebaut.[14] Die Kabine wird hierbei durch zwei elektromagnetische Synchron-Linearmotoren[15] angetrieben und somit nur durch ein vertikal bewegliches Magnetfeld gehalten bzw. bewegt. Diese Arbeit soll der Entwicklung von Aufzugsanlagen für sehr hohe Gebäude dienen. Ein Ziel ist der Einsatz mehrerer Kabinen pro Schacht, die sich unabhängig voneinander steuern lassen. Bei Auswahl des Fahrtziels vor Fahrtantritt (d. h. noch außerhalb des Aufzug) wird ein bestimmter Fahrkorb in einem der Aufzugsschächte für die Fahrt ausgewählt, mit der sich der geplante Transport am schnellsten durchführen lässt. Der Platzbedarf für die gesamte Aufzugsanlage könnte somit um ein oder mehrere Schächte reduziert werden. Da die Kabinen seillos betrieben werden, ist ein Schachtwechsel ebenfalls denkbar. Hiermit können weitere Betriebsstrategien für die seillose Aufzugsanlage entwickelt werden, zum Beispiel ein moderner Paternosteraufzug mit unabhängig voneinander beweglichen Kabinen.

Im Rahmen der Forschungen an dem seillosen Aufzug wird ebenfalls an der Entwicklung elektromagnetischer Linearführungen[16] gearbeitet, um den Verschleiß der seillosen Aufzugsanlage bei hohem Fahrkomfort zu minimieren. Weltweit wird an verschiedenen Forschungseinrichtungen an seillosen Antriebslösungen für Aufzüge gearbeitet.[17][18] Otis betreibt zu diesem Zweck seit 2007 den Shibayama Test Tower. ThyssenKrupp Elevator weihte 2017 im süddeutschen Rottweil einen Testturm ein, in welchem die Technik des seillosen Aufzugs mit Synchron-Linearmotoren im Originalmaßstab getestet wird.[19] Der erste Aufzug dieses Typs soll 2020 in Berlin in Betrieb gehen.

Hauptbestandteile einer Aufzugsanlage

Allgemeine Bestandteile

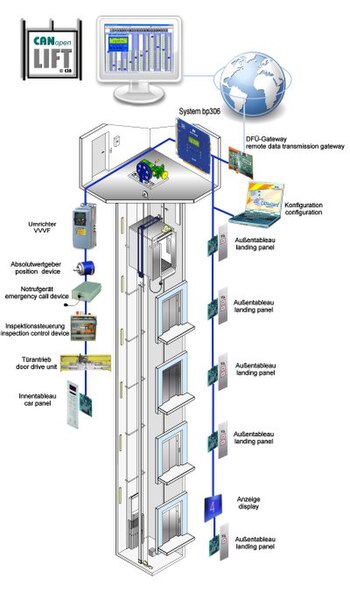

Schema einer Aufzugsanlage
  • Aufpralldämpfer (Puffer, Federn oder Öldämpfer)
  • Außentableaus
  • Standanzeigen
  • Fahrschachttür
  • Fahrtrichtungsgong
  • Führungsschienen
  • Grenzschalter (Endschalter)
  • Grubensteuerstelle (inklusive Notruf)
  • Fahrkorb
    • Innentableau
    • Inspektionssteuerung
    • Kabinenabschlusstür
    • Fahrkorblüfter
    • Lichtschranke bzw. Lichtgitter
    • Notlicht
    • Notrufsprechstelle
    • Türsteuergerät
  • Triebwerksraumsprechstelle
  • Positionssensor (Kopierung)
  • Schachtbeleuchtung
  • Hängekabel
  • Sprachansage
  • Steuerung
Aufzugsschacht

Besondere Bestandteile eines Seilaufzuges

Besondere Bestandteile eines hydraulischen Aufzuges

  • Antrieb mit den Bestandteilen
    • Heberabsinkverhinderung
    • Hydraulikheber
    • Hydraulikblock inkl. Magnetventile
    • Motor mit Pumpe
    • Ölbehälter
    • bei Seilhydraulisch: Seilrolle
    • eventuell Softstart (Sanftanlauf) oder Frequenzregelung
  • Fahrkorb
    • eventuell Fangvorrichtung (nur abwärts und bei Indirekt Hydraulischen Anlagen)
  • Rohrbruchsicherung/Leitungsbruchventil

Steuerungskonzepte

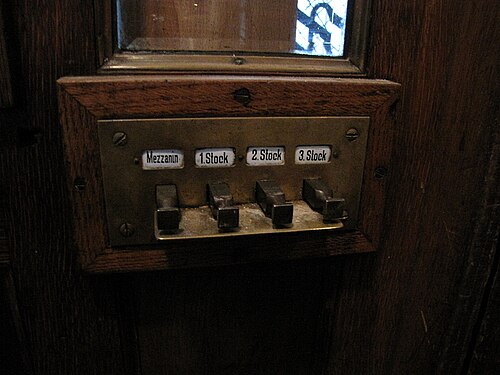

Mechanisches Bedientableau eines Aufzuges aus den 1920er Jahren in Landstraße (Wien)

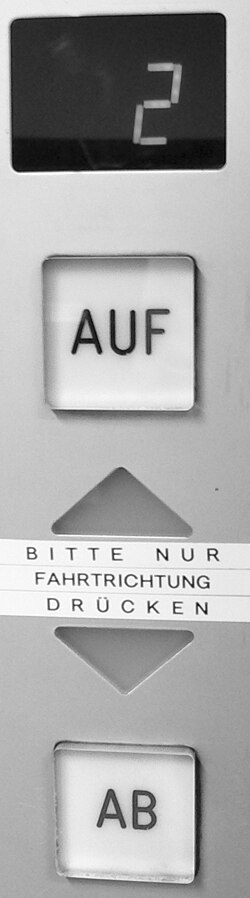

Zweiknopfsteuerung

Handsteuerung

Bis Mitte des 20. Jahrhunderts hinein waren Aufzüge überwiegend handgesteuert (Hebelsteuerung). Ein Aufzugführer wurde mit einer Rufanlage auf Fahrgäste aufmerksam, öffnete und schloss die Türen, bediente einen Fahrschalter und fuhr die Stockwerke auf mündlichen Wunsch an.

Sammelsteuerung

Die Steuerung speichert Außenrufe und Innenkommandos. Diese werden, sofern sie in der aktuellen Fahrtrichtung der Kabine liegen, auf dem Weg nacheinander abgearbeitet.

Man unterscheidet zwischen Abwärts- bzw. Aufwärtssammelsteuerung und Vollsammelsteuerung. Letztere setzt zwei Druckknöpfe voraus (Auf- und Absammelnd). Nach Eingabe eines Fahrtwunsches über die Außentableaus (Ruf) oder vom Kabinentableau (Kommando) wird in der Steuerung die Richtungsauswahl bestimmt (Ruf ober- oder unterhalb des jeweiligen Kabinenstandortes). Bei Aufzugsgruppen können Gruppensammelsteuerungen eingesetzt werden, die ebenfalls als Abwärts-, Aufwärts- oder Vollsammelsteuerung ausgeführt sind.

Direktsteuerung

Im Gegensatz zur Sammelsteuerung wird jeweils nur ein Kommando oder Ruf gespeichert, wobei Kabinenkommandos Vorrang vor Außenrufen haben. Nach Eingabe eines Kommandos oder Rufes wird dieser gespeichert und blockiert bis zum Ende der Fahrt alle weiteren Eingaben. Die Direktsteuerung findet man heutzutage bei Bestandsanlagen überwiegend per Schlüsselzugang für vorrangige Sonderfahrten, z. B. für Möbeltransporte bei Umzügen, für Krankenbeförderung in Krankenhäusern (Bettenaufzüge) oder für Hausmeister.

Zielauswahlsteuerung

Die Zielrufsteuerung wurde 1997 von Schindler Aufzüge AG Ebikon/CH erfunden. Bei der Zielauswahlsteuerung muss beim Rufen des Aufzugs bereits das Zielstockwerk eingegeben werden. Dies erlaubt der Steuerung ein gezieltes Disponieren und steigert die Kapazität erheblich. Ein System mit Express- und Nahaufzügen kann so flexibler betrieben werden: Der Fahrgast braucht gar nicht mehr zu wissen, welcher Aufzug der Expressaufzug ist, und Einschränkungen wie „Halt nur an jedem 10. Stockwerk“ sind nicht nötig.

Zielauswahlsteuerungen ergeben eher in nichtöffentlichen Gebäuden Sinn, in denen mehrere Aufzüge zu einer sogenannten „Gruppe“ zusammengefasst sind und die Fahrgäste mit der Bedienung vertraut sind, da die Bedienung von der konventionellen Art abweicht. Sie werden jedoch ebenso z. B. in großen Hotels, wie dem Marriott Marquis in New York City, eingesetzt.

Die Kabinen werden in der Regel mit Buchstaben (A, B …) bezeichnet. Anstelle der sonst üblichen Ruftaster befindet sich außen ein Terminal mit einer numerischen Tastatur oder (bei moderneren Geräten) einem Touchscreen. Der Benutzer gibt die Nummer des gewünschten Stockwerks ein oder wählt sein Fahrtziel aus einer Liste aus. Daraufhin teilt das System ihm eine Kabine zu und zeigt den entsprechenden Buchstaben sowie einen Pfeil in Richtung dieser Kabine auf dem Display an. Mit dieser Kabine kann der Benutzer nun zum gewünschten Ziel fahren.

Innenrufe sind normalerweise nicht möglich; das Kabinentableau enthält nur Notruf-, Tür-Auf- und ggf. Tür-Zu-Taster. Es gibt jedoch auch Hybrid-Systeme, bei denen Innenrufe teilweise weiter möglich bleiben. In der Kabine werden auf einem separaten Display, oft in der Nähe der Türen, alle Zwischenhalte angezeigt.

Intelligente Zielauswahlsteuerungen verfügen über eine Rollstuhloption. Hierzu enthält das Außentableau einen Taster mit einem Rollstuhl-Symbol. Wird dieser gedrückt, berücksichtigt das System den erhöhten Platzbedarf eines Rollstuhls. Außerdem werden Sprachausgabe sowie optische und akustische Signalgeber zur Auffindung der zugewiesenen Kabine aktiviert. Dies ermöglicht die Benutzung auch durch Blinde und Sehbehinderte. Zudem wird bei Nutzung dieser Funktion die Türoffenhaltezeit verlängert.[20]

Bei Mehrkabinenaufzügen (zwei Kabinen in einem Schacht) ist diese Steuerung Voraussetzung für den effizienten Einsatz. Mittlerweile gibt es Aufzugssysteme mit Zielauswahlsteuerung von mehreren Herstellern.

Sabbat-Steuerung

Eine besondere Form der Steuerung stellen die Sabbat-Lifte dar. Im Sabbat-Modus fahren sie automatisch und pausenlos jedes Stockwerk an, wobei sich in jedem Stockwerk die Türen automatisch öffnen und schließen, so dass bei der Benutzung des Lifts kein Schalter betätigt werden muss, da dies gläubigen Juden am Sabbat untersagt ist.[21]

Barrierefreiheit

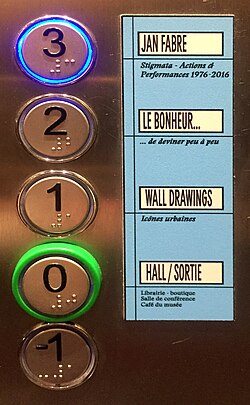

Bedientableau eines Aufzugs mit Braille-Schrift und grün umrandeter Erdgeschoss-Taste

In Europa wird die Barrierefreiheit von Aufzügen in der Norm DIN EN 81‑70 geregelt,[22] in den USA durch den Americans with Disabilities Act (ADA). Letzterer schreibt unter anderem vor, dass der Fahrtrichtungsgong für aufwärts 1‑mal und für abwärts 2‑mal oder eine entsprechende Sprachansage ertönen muss.[23]

Weiterhin ist in fast allen Aufzügen die Aufschrift eines Tasters mit der Brailleschrift ergänzt.

In vielen Aufzugskabinen ist zudem die Hauptzugangsebene (also i. d. R. das Erdgeschoss) auffällig markiert, indem der dazugehörige Taster grün umrandet ist und teilweise auch einige Millimeter weiter aus dem Bedientableau herausragt als die anderen. In den USA sieht man anstelle einer grünen Markierung häufig auch einen Stern neben der Stockwerksbezeichnung.

Sicherheit

Technische Regeln für Aufzüge sind durch die europäische Richtlinie 95/16/EG geregelt. Diese Richtlinie wurde in Deutschland durch die Aufzugsverordnung (12. GPSGV) in nationales Recht umgesetzt. Außerdem sind Aufzugsanlagen überwachungsbedürftige Anlagen im Sinne der Betriebssicherheitsverordnung und sind spätestens alle zwei Jahre durch eine zugelassene Überwachungsstelle zu prüfen. Die allgemein als Hauptprüfung bezeichnete wiederkehrende Prüfung findet spätestens alle zwei Jahre statt; zwischen zwei Hauptprüfungen ist aber nach wie vor eine Zwischenprüfung Vorschrift. Insofern beträgt der Prüfzyklus etwa zwölf Monate. In Österreich ist Aufzugsrecht nicht nationales Recht, sondern auf Bundesländerebene geregelt. Demnach gibt es in Österreich neun Aufzugsgesetze bzw. -verordnungen innerhalb vom Baurecht (Wiener Aufzugsgesetz 2006, NÖ Aufzugsordnung 1995, Vorarlberger Aufzugsverordnung etc.). In Wien sind alle Aufzüge zur Personenbeförderung alle 12 Monate zu prüfen und solche mit nur einem Tragseil alle sechs Monate.[24]

In Wien blieb die Anzahl der Unfälle von 1951 bis 1996 bei immer mehr bestehenden Anlagen gleich, die Wahrscheinlichkeit für einen Unfall hat sich damit verringert. Ab 1997 drehte sich der Trend plötzlich um. Es ergaben sich nach Evaluierung zwei Erklärungsansätze:[25][26]

  • Einerseits sind immer mehr Aufzugsanlagen auf einem zeitgemäßen hohen Standard und die Menschen dadurch nicht mehr mit den spezifischen Gefahren von alten Aufzugsanlagen vertraut.
  • Andererseits ist die heutige Gesellschaft klagefreudiger geworden. Personen, die einen Schaden erlitten haben, erheben wesentlich öfter Anspruch auf Schadensersatz. Die Versicherungen (Krankenkasse) ihrerseits versuchen Kosten, welche im Zusammenhang mit Unfällen entstehen, entsprechend dem Verursacherprinzip einzufordern.

Sicherheitskonzept

Aufzüge sind heute aufgrund hoher Sicherheitsanforderungen mit einem Sicherheitssystem versehen, das Abweichungen vom Normalbetrieb, wie z. B. zu hohe Geschwindigkeiten oder gar ein Abstürzen der Aufzugkabine, selbst dann verhindert, wenn alle Tragseile reißen sollten.

Zudem sind die Aufzugkabinen in seilaufgehängten Konstruktionen durch mehrere, üblicherweise drei bis zehn, parallel laufende Seile aufgehängt. Die Seile sind derart dimensioniert, dass der Bruch eines oder mehrerer Seile nicht zum Bruch des gesamten Seil-Sets führt. Die Seile sind bis 1999 mit 14-facher und seit dem 1. Juli 1999 mit 12-facher Sicherheit bei mindestens drei Seilen ausgelegt. Bei einem Aufzug mit nur zwei Tragseilen ist gemäß EN 81-1 eine 16-fache Seilsicherheit erforderlich. Das heißt, dass ein Aufzug ohne Weiteres mit nur einem Seil den beladenen Fahrkorb sicher halten könnte. Dies gilt für Aufzüge, bei denen eine Personenbeförderung erlaubt ist, also lediglich Personen- und Lastenaufzüge. Bei reinen Güteraufzügen ist die erforderliche Seilsicherheit geringer. Personenaufzüge, die sich auf dem neuesten Stand der Technik befinden, verwenden keine klassischen Seile mehr, sondern werden anstelle dieser von mehreren (z. B. drei) flachen, innen mit vielen dünnen, parallelen Stahlseilen versehenen Riemen bewegt. Die Steuerungselektronik überwacht ständig den elektrischen Innenwiderstand jedes Riemens. Wird hier eine Veränderung oder stärkere Abweichung registriert, die auf eine Riemenbeschädigung hinweisen kann, wird der Aufzug unverzüglich kontrolliert bei der nächsten Aussteigestelle angehalten, die Türen öffnen sich und es wird automatisch eine Störungsmeldung abgesetzt.

Wichtig ist auch, dass die Treibfähigkeit des Systems Seil/Treibscheibe richtig ausgelegt ist. Bei zu hoher Treibfähigkeit kommt es zu übermäßigem Verschleiß der Seile. Bei zu niedriger Treibfähigkeit können die Seile durchrutschen (Schlupf), so dass der Fahrkorb nicht ordnungsgemäß anfahren, abbremsen oder auf seine normale Fahrgeschwindigkeit kommen kann. Unter Umständen kommt der Fahrkorb dann nicht exakt auf Stockwerkshöhe, sondern zwischen den Stockwerken zum Stehen; schlimmstenfalls rutscht der Fahrkorb langsam bis auf den unteren oder oberen Endpunkt hinauf oder hinunter, je nachdem ob der Fahrkorb oder das Gegengewicht schwerer ist.

Eine zu schnelle Fahrt bis hin zum Auf- oder Absturz der Kabine wird über einen Geschwindigkeitsbegrenzer verhindert. Bei Überschreitung eines Grenzwertes wird elektronisch der Antrieb abgeschaltet und mechanisch die Kabine zum Stillstand gebremst. Diese Sicherheitsvorrichtung ist unabhängig von anderen Betriebsteilen des Aufzugs und funktioniert mechanisch, also selbst bei einem Stromausfall.

Die Vorrichtung besteht meistens aus einer Seilschlinge, die zwischen je einer Umlenkrolle am unteren und oberen Schachtende verläuft, und einer Fangvorrichtung, die an der Aufzugkabine befestigt ist. Die Fangvorrichtung besteht üblicherweise aus Fangkeilen, die die Führungsschienen umgreifen und im Falle der Auslösung verkeilen. Mit einer Bewegung der Aufzugkabine werden über die Seilschlinge die Umlenkrollen am oberen und unteren Ende des Schachtes in Drehung versetzt. Eine der Umlenkrollen ist mit einer fliehkraftgesteuerten Anordnung versehen, die auslöst, sobald sich die Umlenkrolle zu schnell dreht. Bei Auslösung wird der Aufzugmotor abgeschaltet. Unabhängig davon blockiert sich die Umlenkrolle in ihrer Drehung und stoppt damit den Seillauf. Bewegt sich die Kabine dann noch weiter, zieht das nun unbewegliche Seil die Fangkeile an der Kabine zusammen bis der Aufzug steht. Das Abbremsen der Kabine durch die Bremsfangvorrichtung darf eine Verzögerung von 1g (einfache Erdanziehungskraft) nicht überschreiten.

Bei hydraulischen Aufzügen, die direkt angetrieben sind, bei denen also keine Seile nötig sind, wird direkt an dem Anschluss des Zylinders eine Rohrbruchsicherung eingebaut. Diese verhindert mit einem vorgespannten Rückschlagventil, dass sich die Kabine zu schnell nach unten bewegt.

Notruf

Betriebsstörungen von Personenaufzügen können dazu führen, dass die Fahrkorbtüren sich nicht öffnen lassen, z. B. beim „Steckenbleiben“ zwischen zwei Stockwerken. Die im Fahrkorb eingeschlossenen Personen haben in der Regel keine Möglichkeit, sich selbst zu befreien. Daher ist eine Notruftaste im Fahrkorb vorhanden, die den Aufzugswärter verständigen soll. Bei vielen Aufzügen, die vor 1999 errichtet wurden, löst die Notruftaste jedoch lediglich eine Hupe oder Klingel im oder am Aufzugsschacht aus, die auf eingeschlossene Personen aufmerksam machen soll. Daher ist es nicht zwingend sicher, ob der Notruf wirklich gehört wird, zumal Passanten das Geräusch eventuell nicht gleich richtig zu deuten wissen. Diese Ausführung ist zwar für neu errichtete Aufzüge nicht mehr zulässig, vorhandene Aufzüge dürfen jedoch im Rahmen des Bestandsschutzes unverändert weiter betrieben werden.

Nach dem Wiener Aufzugsgesetz[27] sind gestaffelt nach Baujahr bis März 2012, allerspätestens März 2013 alle Aufzüge mit einer geeigneten Notrufeinrichtung zu versehen. Die mit der Notbefreiung beauftragte Person hat innerhalb von 30 Minuten den Ort des Geschehens zu erreichen. Wenn eine Aufzugsanlage 24 Stunden am Tag in Betrieb ist (wie bei Wohnhäusern üblich), müssen mindestens zwei Aufzugswärter vorhanden sein. Dies bedeutet einen zwingenden Umbau älterer Anlagen, wenn nicht sichergestellt ist, dass während der Betriebszeit jederzeit ein Aufzugswärter erreichbar ist. Grundlage ist die Norm EN 81-80: Sicherheitsregeln für die Konstruktion und den Einbau von Aufzügen – Bestehende Aufzüge – Teil 80: Regeln für die Erhöhung der Sicherheit bestehender Personen- und Lastenaufzüge

Innentüre und Anhaltegenauigkeit

Neue und umgebaute Aufzüge, ausgenommen Kleinlastenaufzüge, brauchen nach der Norm EN 81 jetzt grundsätzlich Kabinenabschlusstüren / Innentüren.

Neben dem Einziehen von Gliedmaßen ist eine Ursache für viele schwerste Unfälle verkeiltes Ladegut. Dies sind mitbeförderte starre Gegenstände, die an der vorbeiziehenden Außenwand so ankommen oder umfallen, hängenbleiben, sich verkeilen und dadurch immer mehr Raum beanspruchen. Menschen können zwischen dem Gegenstand und der Kabinenwand und/oder der Kabinendecke erdrückt werden.[28] Der Gegenstand kann beispielsweise auch ein Möbelstück, ein Kinderwagen, ein Altpapiercontainer[29][30] oder eine Sackkarre sein.

Nach vielen schweren Unfällen mit teilweise tödlichem Ausgang mussten bestehende Lastenaufzüge in Deutschland oftmals zumindest mit Lichtvorhängen als Sicherung nachgerüstet werden. Grundlage ist die Norm EN 81-80 zur Erhöhung der Sicherheit. In Wien lag in den Jahren 1994 bis 2003 der Anteil an gemeldeten Unfällen mit türlosen Fahrkorböffnungen mit über 19 % an dritter Stelle.[24] Gestaffelt nach Baujahr mussten hier bis spätestens 2013 alle – auch bestehende Anlagen und Personenaufzüge – mit einer Innentüre ausgestattet werden,[31] wobei es von der Stadt finanziell gefördert wird.[32] Der Wert der betreffenden Unfälle hat sich bis 2009 auf 9 % verringert. (Gleichzeitig haben sich die Meldungen von Einklemmen bei automatischen Fahrkorbtüren verdoppelt und führen die Statistik mit 39 % an, jedoch kommt es dort in der Regel zu weniger schweren Verletzungen wie eingeklemmten Fingern und Blutergüssen.)[24] Auch in Genf ist eine Nachrüstung Pflicht.[33]

Etwa 20 % der Unfälle sind auf ungenaues Anhalten der Kabine zurückzuführen, so dass eine Stufe entsteht.[33] Es besteht dabei Sturzgefahr und die Möglichkeit von Knochenbrüchen oder anderen schweren Verletzungen. Die Stufe entsteht vor allem bei einstufigen, ungeregelten Antrieben, bei denen nach Abschalten des Motors die Bremse aus voller Fahrt wirkt. Die Bremswirkung ist jedoch je nach Beladung, Bremszustand und aktueller Lufttemperatur unterschiedlich. Bei mehrstufigen Antrieben wird kurz vor dem Haltepunkt auf eine langsamere Geschwindigkeit geschaltet. Auch hier sind in Wien[27] und Genf[33] verpflichtende Umbauten von Altanlagen vorgesehen.

Umwelt

Gesamthaft betrachtet verbrauchen die Aufzugsanlagen mehr Energie beim Stillstehen und Warten als beim Auf- und Abfahren: Nahezu 60 % des Stroms geht unbenutzt verloren, da die Steuerung und die Außentableaus kontinuierlich unter Spannung stehen – und auch, da viele Aufzugsanlagen nicht mit einem Lastmesssensor ausgerüstet sind und deshalb beleuchtet bleiben, auch wenn sich niemand darin aufhält.[34] Um 1960/1970 entstandene Lifte in Wohnblocks hatten typisch eine Deckenleuchte mit 1–2 Glühbirnen je etwa 40 Watt elektrisch, die nur leuchteten, wenn eine Person im Aufzug stand und mit dem Körpergewicht den Boden gegen Federn einige Millimeter weit nach unten drückte und damit einen Druckschalter betätigte. Eine ähnliche Schaltung gab es auch in damals noch hölzernen Telefonzellen. Später wurden Liftkabinen mit mehreren oder flächigeren Leuchten auf Basis effizienterer Leuchtstoffröhren doch zumeist auf Dauerlicht umgestellt. Wegen der Zulassung als technische Anlage können Nutzer nicht ohne Weiteres das Leuchtsystem modernisieren. Glühlampen alter Lifte können eventuell mit Kleinspannung von etwa 24 Volt gespeist sein.

Rekordanlagen

Die schnellsten und längsten Aufzüge

Name Geschwin-
digkeit
Länge Lage Konstrukteur Baujahr Kommentar
Jeddah Tower >10 m/s > 1 km Saudi-Arabien, Dschidda Kone 2020 Längster Aufzugschacht der Welt, Nutzung Kone Ultra Rope
Shanghai Tower 000000000000018.000000000018 m/s 000000000000578.5000000000578,5 m China, Shanghai Mitsubishi Electric Elevator 2014
Citic Tower 528 m China, Peking Kone 2018 Durch die schnellen Verbindungen im Gebäude werden täglich 320.000 Arbeitsstunden gespart.
Burj Khalifa 000000000000010.000000000010 m/s 000000000000504.0000000000504 m Vereinigte Arabische Emirate, Dubai Otis Elevator Company 2009 Schnellster Doppeldeckeraufzug der Welt mit 10 m/s
Chow Tai Fook Centre[35] 000000000000020.000000000020 m/s 000000000000440.0000000000440 m China, Guangzhou Hitachi 2016 Schnellster Einkabinenaufzug der Welt
John Hancock Center[36] 000000000000009.00000000009 m/s 000000000000344.0000000000344 m USA, Chicago Otis Elevator Company 1969
Sunshine 60 Building[36] 000000000000010.000000000010 m/s 000000000000240.0000000000240 m Japan, Tokio Mitsubishi Electric Elevator 1978
Shanghai World Financial Center[36] 000000000000010.000000000010 m/s 000000000000492.0000000000492 m China, Shanghai ThyssenKrupp Elevator 2008
China World Trade Center Tower III[36] 000000000000010.000000000010 m/s 000000000000330.0000000000330 m China, Peking Schindler 2009
Yokohama Landmark Tower[36] 000000000000012.500000000012,5 m/s 000000000000296.0000000000296 m Japan, Yokohama Mitsubishi Electric Elevator 1993
Kollhoff-Tower 000000000000008.65000000008,65 m/s 000000000000090.000000000090 m Deutschland, Berlin ThyssenKrupp Elevator 1999 schnellster Personenaufzug Europas
Olympiaturm München 000000000000007.00000000007,00 m/s 000000000000182.0000000000182 m Deutschland, München Haushahn 1968 Fahrzeit zur Aussichtsplattform: 27 Sekunden; 0–7 m/s: 4,5 s
Florianturm Dortmund 000000000000004.00000000004 m/s 000000000000151.5500000000151,55 m Deutschland, Dortmund Schindler Aufzüge 1959 Fahrzeit zur Aussichtsplattform: 40 Sekunden
Augustinum Mölln 000000000000002.50000000002,5 m/s 000000000000115.0000000000115 m Deutschland, Mölln Hütter-Aufzüge 2001 Hochgeschwindigkeitsschrägaufzug
Europaturm Frankfurt 000000000000006.00000000006 m/s 000000000000240.0000000000240 m Deutschland, Frankfurt am Main Schindler Aufzüge 1978 Besucherplattform seit 1997 geschlossen
Faja dos Padres (Panoramaaufzug) 000000000000001.00000000001 m/s 000000000000250.0000000000250 m Portugal, Madeira ? ?
Fernmeldeturm Nürnberg 000000000000006.30000000006,3 m/s 000000000000193.0000000000193 m Deutschland, Nürnberg Schindler Aufzüge 1979 Besucherplattform geschlossen
Hammetschwand-Lift 000000000000003.15000000003,15 m/s 000000000000152.8100000000152,81 m Schweiz, Bürgenstock Schindler Aufzüge 1905/1990 Höchster öffentlicher Außenlift Europas[37]
Jin-Mao-Gebäude 000000000000009.00000000009 m/s 000000000000340.0000000000340 m China, Shanghai Mitsubishi Electric Elevator 1997/1998
Stuttgarter Fernsehturm 000000000000005.00000000005 m/s 000000000000150.0000000000150 m Deutschland, Stuttgart Haushahn 1956/2003 Erster Fernsehturm (seiner Art) der Welt
Taipei 101 000000000000016.800000000016,8 m/s aufwärts
10 m/s abwärts
000000000000448.0000000000448 m Taiwan, Taipeh Kone 2004 Gebaut von Toshiba
Post Tower 000000000000006.00000000006 m/s 000000000000156.0000000000156 m Deutschland, Bonn Schindler Aufzüge 2001 Zielrufsteuerung Miconic 10; 20 Aufzüge, davon sechs für die Fahrt vom EG bis 21. Stockwerk, sechs für die Fahrt vom EG bis zum 41. Stockwerk. Die Personenaufzüge und deren Aufzugsschächte sind vollverglast.
Donauturm 000000000000006.10000000006,1 m/s 000000000000213.5000000000213,5 m Österreich, Wien Kone 1964 Im Jahr der Eröffnung schnellster Expressaufzug Europas. Bei starkem Wind und Turmschwankungen fährt er mit reduzierter Geschwindigkeit, damit sich die Seile nicht ineinander verheddern.
CN Tower 000000000000006.00000000006 m/s 000000000000351.0000000000351 m Kanada, Toronto Otis Elevator Company 1976 Höhe des Turms 553 m, In 58 s bis zur ersten Aussichtsplattform in 342 m Höhe. Eine Glaswand gibt während der Fahrt den Blick nach draußen frei.
Bailong Elevator 000000000000326.0000000000326 m China, Wulingyuan-Gebiet 1999–2002 Outdoor-Fahrstuhl

Die kleinsten Aufzüge

  • Der kleinste Personenaufzug Europas befindet sich in einem Privathaus in Kopenhagen. Es handelt sich um eine Sonderanfertigung von Hiro Lift mit einer Kabinenbreite von 69 cm und einer Tiefe von 61 cm. Die Grundfläche beträgt somit lediglich 0,42 m². Der Aufzug fährt Haltestellen auf vier Etagen an und ist für die Beförderung von nur einer Person oder Lasten bis zu 150 kg zugelassen.[38]
  • Der schmalste Personenaufzug Deutschlands mit 52 cm Breite ist in einem Wohnhaus im Hamburger Stadtteil St. Georg.[39]

Die größten Aufzugshersteller der Welt

Im Jahr 2007 verhängte die EU-Kommission über fünf große Hersteller eine Strafe in Höhe von 992 Millionen Euro. Die Unternehmen hatten Preisabsprachen getroffen und damit gegen das Kartellrecht verstoßen. ThyssenKrupp musste 479,7 Millionen Euro, Otis 225 Millionen, Kone 142 Millionen, Schindler 143,7 Millionen und eine Mitsubishi-Tochter 1,8 Millionen Euro bezahlen. Dies war die bis dahin höchste Strafe, die die EU-Kommission verhängt hatte (siehe auch Liftkartell).[40]

Testanlagen

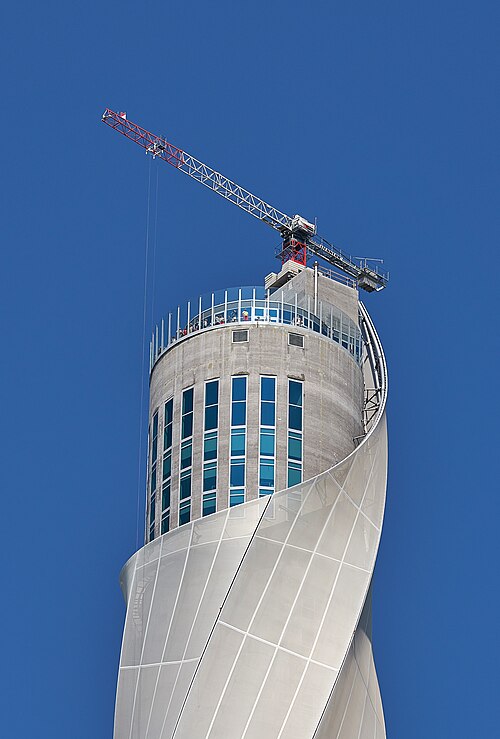

Thyssenkrupp-Testturm

Es gibt Türme für Forschung und Tests von Aufzügen und Aufzugskomponenten. Solche Testtürme werden analog wie Gebäude (Wolkenkratzer, Türme aller Art) ebenfalls immer höher gebaut. Der höchste Testturm ist zurzeit ein Testturm von Thyssenkrupp im chinesischen Zhongshan mit 248 Meter; der zweithöchste mit 246 Metern ist der Thyssenkrupp-Testturm im baden-württembergischen Rottweil.

In die umgekehrte vertikale Richtung gibt es Testschächte in aufgelassenen Bergwerken. Der längste derartige Testschacht der Welt geht 333 m in die Tiefe, den die Firma Kone in Finnland betreibt. Unter anderem werden dort Tests der aktuell zweitschnellsten Aufzüge der Welt mit bis zu 17 m/s (etwa 61 km/h) durchgeführt.

Messen

Die interlift findet als Weltleitmesse für Aufzugtechnik alle zwei Jahre in Augsburg statt. Bei der interlift im Jahr 2013 präsentierten sich insgesamt 515 Aussteller aus 40 Ländern (bei einem Auslandsanteil von 70 Prozent) auf einer Bruttofläche von 48.000 m² dem Fachpublikum. 18.918 Besucher bei einem Auslandsanteil von 54 Prozent bedeuteten einen neuen Rekordwert für die Messe.[41]

Kabinenausstattung

Kabinen waren ehemals aus Holz und mit vertikalen Zugstäben und horizontalen Trägern aus Stahl aufgebaut. Die Innenverkleidung war fast immer furniertes Holz oder Spanplatte.

Personenlifte waren ab 1950 meist an der Stirnwand mit einem 40 x 80 cm hochformatigen Spiegel versehen, damit Nutzer ihr Aussehen kontrollieren und damit auch die Fahrzeit besser nutzen können. Der Spiegel vergrößert auch die sichtbare Größe der engen Kabine auf das Doppelte. Der Spiegel wurde im Laufe der Jahrzehnte größer, bis dass er die ganze Rückwand bedeckt. Eine Verspiegelung mehr als einer Seite kommt kaum vor, weil es die Lageorientierung des Menschen verschlechtert.

Eventuell gab es einen waagrechten Haltegriff in Hüfthöhe.

Später wurde brennbares Holz aus dem Kabinenaufbau eliminiert und die Innenseite mit Blechpanelen verkleidet, Stahl lackiert oder später NiRo – auch geprägt. Der Spiegel nimmt die ganze Breite der Kabine ein, eventuell auch die gesamte Höhe. In Kaufhäusern werden Glastüren und auch seitlich zwei bis 3 Glaswände üblich. Dann verläuft rundum eine Reling, zum Anhalten, Anhalten und auch als optischen Anker für den Gleichgewichtssinn. Einkaufswagen werden hier und durch eine weitere Reling 15 cm über dem Boden vom Anstoßen am Glas abgehalten.

Aufzüge für Lasten oder in Baumärkten sind häufig auch heute durchwegs blechverkleidet.

Von Hand zu öffnende Drehtüren mit federndem Türschließer hatten ehemals ein schmales 1:6-hochformatige Drahtglasfenster eingesetzt, für Sichtkontakt von Nutzern innerhalb und außerhalb. Mit dem Einsatz von Lamellentüren aus Blech verschwinden diese Fenster.

Der Boden war früh mit Linoleum ausgelegt. Die ersten 5 cm des Kabinenbodens waren typisch mit einer oben gerillten Aluleiste verstärkt, die häufig den Namen des Liftherstellers präsentierte, etwa "Wertheim" im ovalen Rand, vermutlich aus Aluguss. Heute liegt typisch ein genoppter, strapazfägiger Kunststoffbelag in der Kabine.

Solange die Kabinen keine Innentüren hatten, waren die Schachttüren, der Türrahmen und die Schachtwand darüber und darunter möglichst glatt ausgebildet – letztere gemauert, verputzt und verspachtelt oder verblecht. Das Fensterglas trat nur um etwa 3 mm Blechdicke zurück, Schrauben waren versenkt. An der Türinnenseite diente eine etwa 15 x 25 cm große eloxierte Aluplatte als Drückstelle um den Lack zu schonen. Die Kanten der etwa 2,5 mm dicken Platte waren grifffreundlich angefast. Wenn nicht diese Platte selbst groß Buchstaben oder Zahl des Geschosses eingefräst und schwarz lackiert aufwies, dann trug die Schachttüre mittig in Kopfhöhe, ein Stück über dem Fenster ein Alu-Selbstklebeschild mit derselben Information, die man für die vertikale Orientierung im Haus benötigt.

Liftschachttüren zum händischen Öffnen hatten außen lange Zeit einen L-Griff aus poliertem Aluguss oder ein vertikal montiertes Alurohr zum Aufziehen gegen die Federkraft eines Türschließers. Lastenlifte hatten mitunter 2 breitere Türflügel und keinen Türschließer, dafür fiel eine Falle ins Schloss und musste durch einen Drehgriff geöffnet werden.

Zwei Steckkontakte oben in den Türrahmen eingelassen werden klassisch durch zwei Messingstifte am oberen Türeck elektrisch verbunden, um der Steuerung "Tür geschlossen" zu melden. Die Tür wird dann durch einen Bolzen verriegelt, was ebenfalls durch einen elektrischen Kontakt bestätigt werden muss, bevor die Liftkabine anfahren darf.

Ein Türbolzen kann im Notfall, zweckmässig bei Stromausfall, Fehlfunktion oder Brand, nach Öffnen einer kleinen Blechabdeckung am Türrahmen durch Einsetzen und Drehen eines Dreikantschlüssels gegen Federkraft geöffnet werden. Damit ist meist möglich Personen aus einer anliegenden Kabine zu befreien. An einer so manuell geöffneten Tür kann Absturzgefahr drohen. Das Dach einer Kabine ist mitunter zu öffnen, um Passagiere mittels einer Leiter auch nach oben via Schacht aussteigen lassen zu können. Sicherheitshalber ist für solche Fälle die Feuerwehr oder ein Lift-Notdienst zu verständigen.

Spätestens mit Einführung der Innentüren folgte eine längliche Anzeigeleiste innen über der Türöffnung, mit von einzelnen Glühlampen hinterleuchteten Zahlenfeldern. Später kamen zur Stockwerksanzeige rote und andersfärbige Leuchtdioden-Ziffernsegmentanzeigen und dann kleine grafische Flüssigkristallbildschirme auf. Die Stockwerksanzeige wanderte zum Bedientableau in der Kabine.

Heute werden Lifte eher nicht mehr mit Halt-Knopf oder -Kippschalter ausgestattet, die ein Unterbrechen der Fahrt erlaubten. Ein Alarmknopf wirkt klassisch auf eine Klingel im Haus oder stellt heute nach einer gewissen Mindestdrückdauer von typisch 3 Sekunden eine Telefonsprechverbindung mit einem Notdienst her.

Projekte

Aufzug ins Weltall

Das Konzept eines Weltraumlifts wurde schon von Konstantin Ziolkowski (1895), Juri Arzutanow (1960) und Arthur C. Clarke (1979) betrachtet. Heute werden solche Projekte auf Grund von Kostenbetrachtungen wieder interessant. Teure Raketenstarts könnten überflüssig werden. Die Transportkosten könnten von derzeit mehreren zehntausend Dollar auf unter 200 Dollar pro Kilogramm Transportgut sinken. Deshalb gibt es auch Wettbewerbe, die unter anderem von der US-amerikanischen Weltraumbehörde NASA mitfinanziert werden.[42]

Ein Seil verbindet eine auf der Erdoberfläche befindliche Station mit einer geostationären Raumstation. Die Erdstation ist ein riesiger schwimmender Ponton, an dem unter der Wasseroberfläche das Transportgut geladen wird. Die Gondel hangelt sich 36.000 km an einem sehr dünnen, aber stabilen Seil aus Nanoröhren hoch. Die Entwicklung dieses Seils stellt zurzeit das größte Problem dieses Projektes dar.

Porta Alpina

Mit der Porta Alpina hätte in der Schweiz der längste Aufzug der Welt entstehen sollen: In der Mitte des Gotthard-Basistunnels – dem längsten Tunnel der Welt – sollte die tiefste Bahnstation mit dem höchsten und schnellsten Lift der Welt entstehen. Zwar wurden Hallen ausgebrochen, doch der Lift per Beschluss von 2012 nicht realisiert.

Literatur

  • Jürgen Dispan: Aufzugs- und Fahrtreppenbranche in Deutschland. Entwicklungstrends und Herausforderungen. Frankfurt am Main 2015 (/Aufzugs-Branchenreport-2015-IMU-IGM.pdf Online Branchenreport 2015).
  • Oliver Bachmann: Aufzüge und Fahrtreppen. Technik, Planung, Design. In: Die Bibliothek der Technik. Band 66. Moderne Industrie, Landsberg 1992, ISBN 3-478-93081-2.
  • Andreas Bernard: Die Geschichte des Fahrstuhls. Über einen beweglichen Ort der Moderne. Fischer Taschenbuch 17348, Frankfurt am Main 2006, ISBN 3-596-17348-5 (Dissertation Bauhausuniversität Weimar 2005, 335 Seiten).
  • Jürgen Dispan: Aufzüge und Fahrtreppen – Branche im Wandel. Untersuchung zur Situation und Entwicklung der Branche Aufzüge und Fahrtreppen. Frankfurt am Main / Eschborn 2007 (imu-institut.de [PDF] Branchenreport).
  • Kerstin Englert (Text), Alfred Englert (Fotos): Fahrstühle in Berlin. Eine 100jährige Geschichte. Jovis, Berlin 1998, ISBN 3-931321-96-7.
  • Vittorio Magnago Lampugnani et al.: Vertikal. Aufzug, Fahrtreppe, Paternoster. Eine Kulturgeschichte vom Vertikal-Transport. Ernst, Berlin 1984, ISBN 3-433-02480-4.
  • Uwe Ruprecht: Aufzug – rauf und runter. Schack, Dortmund 1999, ISBN 3-929983-09-5.
  • Jeannot Simmen, Uwe Drepper: Der Fahrstuhl. Die Geschichte der vertikalen Eroberung. Prestel, München 1984, ISBN 3-7913-0692-8. [43]
  • Stefan Hirschauer: Die Praxis der Fremdheit und die Minimierung von Anwesenheit. Eine Fahrstuhlfahrt. In: Soziale Welt. Band 50, 1999, S. 221–246.
  • Dieter Unger: Aufzüge und Fahrtreppen, ein Anwenderhandbuch. 2., überarbeitete Auflage, Springer-Vieweg, Berlin / Heidelberg 2015, ISBN 978-3-662-46501-1.
Commons: Aufzugsanlage  – Sammlung von Bildern, Videos und Audiodateien

Einzelnachweise

  1. Hannes Etzlstorfer: Maria Theresia – Kinder, Kirche und Korsett. 2008, ISBN 978-3-218-00786-3.
  2. vgl. z. B. Bill Bryson: Made in America: an Informal History of the English Language in the United States. Black Swan, 1998, S. 121.
  3. Siemens Historical Institute – Erster elektrischer Aufzug. Abgerufen am 21. August 2018.
  4. Redensarten: Der Bonzenheber. Abgerufen am 22. Januar 2018.
  5. Unterwegs-in-Teschechien.cz: Ein Büro in einem Aufzug, vom 6. September 2015, geladen am 8. November 2018
  6. Berliner-Mieterverein.de: Der Schuster blieb nicht bei seinen Leisten, geladen am 8. November 2018
  7. Die Otis Elevator Company hat einen einzigartigen Aufzug entwickelt … (Memento des Originals vom 4. März 2016 im Internet Archive)  Info: Der Archivlink wurde automatisch eingesetzt und noch nicht geprüft. Bitte prüfe Original- und Archivlink gemäß Anleitung und entferne dann diesen Hinweis.@1@2Vorlage:Webachiv/IABot/www.otis.com, datiert mit 23. Juni ohne Jahr. Abgerufen am 12. Februar 2010.
  8. OTIS Anlagen im höchsten Gebäude der Welt – dem Burj Khalifa in Dubai (Memento des Originals vom 4. März 2016 im Internet Archive)  Info: Der Archivlink wurde automatisch eingesetzt und noch nicht geprüft. Bitte prüfe Original- und Archivlink gemäß Anleitung und entferne dann diesen Hinweis.@1@2Vorlage:Webachiv/IABot/www.otis.com, Januar 2010. Abgerufen am 12. Februar 2010.
  9. Einzelnachweise im Hauptartikel Shanghai World Financial Center (Abschnitt Innenkern des Gebäudes)
  10. Taipei International Financial Center (Taipei 101), 3. November 2009. Abgerufen am 13. Februar 2010.
  11. MULTI – Innovatives seilloses Aufzugsystem, thyssenkrupp-elevator.com
  12. Schmid-Peoplemover® – Überführung und Revolution (Memento vom 3. November 2011 im Internet Archive) (PDF). Abgerufen am 13. Februar 2010.
  13. Vakuumelevators, abgerufen am 25. Juli 2009.
  14. M. Platen: Entwicklung eines Synchron-Linearantriebs für ein vertikales Transportsystem. Dissertation, Institut für Elektrische Maschinen der RWTH Aachen, Shaker Verlag Aachen, Juli 2001, ISBN 978-3-8265-9011-5.
  15. M. Platen, G. Henneberger: Examination of leakage and end effects in a linear synchronous motor for vertical transportation by means of finite element computation. IEEE Transactions on Magnetics, Volume 37, 2001, Number 5, S. 3640–3643.
  16. B. Schmülling: Elektromagnetische Linearführungen für Aufzugsysteme. Dissertation, Institut für Elektrische Maschinen der RWTH Aachen, Shaker Verlag Aachen, September 2009, ISBN 978-3-8322-8529-6.
  17. H. S. Lim, R. Krishnan: Ropeless Elevator With Linear Switched Reluctance Motor Drive Actuation Systems. IEEE Transactions on Industrial Electronics, Volume 54, 2007, Number 4, S. 2209–2218.
  18. A. Onat, E. Kazan, N. Takahashi, D. Miyagi, Y. Komatsu, S. Markon: Design and Implementation of a Linear Motor for Multicar Elevators. IEEE/ASME Transactions on Mechatronics, Volume PP, 2009, Number 99, S. 1–9.
  19. Helga Rietz: Der Lift der Zukunft braucht kein Seil | NZZ. In: Neue Zürcher Zeitung. 23. Juni 2017, ISSN 0376-6829 (nzz.ch [abgerufen am 30. Dezember 2017]).
  20. Destination dispatch. Abgerufen am 16. März 2020 (englisch).
  21. Aryeh Citron: Elektrizität am Schabbat. Abgerufen am 6. Juli 2018.
  22. Normen & Gesetze: DIN EN 81-70 für Aufzüge. KONE GmbH, abgerufen am 6. Januar 2019.
  23. ADA Compliance Elevators. In: ADA Compliance Directory. Abgerufen am 6. Januar 2019 (englisch, “A visible and audible signal shall be provided at each hoistway entrance to indicate which car is answering a call. Audible signals shall sound once for the up direction and twice for the down direction or shall have verbal annunciators that say ‘up’ or ‘down’.”).
  24. 1 2 3 Stadtrat Michael Ludwig & ZÜV Austria: Bilanz der Wiener Aufzugsnachrüstung, tuev.at, 15. Juli 2009.
  25. Aufzugstechnik:Evaluierung, tuev.at, 2009.
  26. TÜV Österreich Akademie: Sicherheitsrisiken und Haftung für Aufzugsbetreiber, ots.at, 19. März 2003.
  27. 1 2 Gesetz, mit dem Bestimmungen über den Bau und den Betrieb von Aufzügen erlassen werden (Wiener Aufzugsgesetz 2006 – WAZG 2006).
  28. Grafiken: Aufzugstechnik:Aufzugsevaluierung Beilage 2, tuev.at.
  29. APA / Redaktion:Schrecklicher Unfall: Wienerin wurde in Aufzug erdrückt!, news.at, 7. April 2004.
  30. APA: Grausamer Unfall in Wien: Frau wurde in Liftkabine eingeklemmt & verblutete grausam, news.at, 2. Juni 2005.
  31. Wiener Aufzüge nur mehr mit Innentür, 12. Oktober 2006, orf.at
  32. Engpass droht: Lift rechtzeitig umbauen, 15. Juli 2009, orf.at.
  33. 1 2 3 Schweizerischer Aufzugsverein: SNEL, EN 81-80 – Umsetzung in der Schweiz (PDF; 34 kB), 9. Mai 2006, leitronic.ch.
  34. Ein Lift verbraucht mehr Strom fürs Stillstehen und Warten, als wenn er sich bewegt, http://www.energie-umwelt.ch/, März 2011.
  35. FAZ: Mit Tempo 72 in den 95. Stock
  36. 1 2 3 4 5 Emporis: Die fünf höchsten Aufzuggeschwindigkeiten in Wolkenkratzern weltweit
  37. Hammetschwand Lift (Memento vom 10. April 2013 im Internet Archive).
  38. kleinster Personenaufzug, abgerufen am 10. Mai 2016.
  39. Rekord: Deutschlands schmalster Fahrstuhl fährt in St. Georg Hamburger Abendblatt, 23. Dezember 2016, abgerufen am 25. Dezember 2016.
  40. Rekordbußgeld gegen Aufzugbauer (tagesschau.de-Archiv)
  41. interlift: Presseinformation – interlift 2013: kontinuierliches Wachstum durch weitere Internationalisierung (Memento des Originals vom 12. März 2014 im Internet Archive)  Info: Der Archivlink wurde automatisch eingesetzt und noch nicht geprüft. Bitte prüfe Original- und Archivlink gemäß Anleitung und entferne dann diesen Hinweis.@1@2Vorlage:Webachiv/IABot/www.interlift.de, abgerufen am 12. März 2014.
  42. Holger Dambeck: Fahrstuhl soll Lasten ins All hieven. Spiegel Online, 26. Oktober 2005, geladen 2. Dezember 2013.
  43. Mutige Idee. In: Der Spiegel. Nr. 10, 1985, S. 230–236 (online Bericht über das Buch: Der Fahrstuhl. Die Geschichte der vertikalen Eroberung).
