BBÖ 1470

BBÖ 1470

Nummerierung:	BBÖ 1470.001
Anzahl:	1
Hersteller:	Floridsdorf, Ganz & Co./Budapest
Baujahr(e):	1925
Ausmusterung:	1925 an Hersteller retourniert
Achsformel:	1'D1'
Spurweite:	1435 mm (Normalspur)
Länge über Puffer:	13.190 mm
Gesamtradstand:	10.130 mm
Dienstmasse:	90,2 t
Reibungsmasse:	62,2 t
Radsatzfahrmasse:	14,75 t
Höchstgeschwindigkeit:	100 km/h
Stundenleistung:	1470 kW / 50 km/h
Anfahrzugkraft:	155 kN
Stundenzugkraft:	106 kN bei 50 km/h 71 kN bei 75 km/h 53 kN bei 100 km/h^[1]
Treibraddurchmesser:	1.614 mm
Laufraddurchmesser:	994 mm
Motorbauart:	phasen- und polumschaltbarer Asynchronmotor
Stromsystem:	15 kV / 16⅔ Hz
Anzahl der Fahrmotoren:	2
Antrieb:	Kandó-Gelenkrahmenantrieb
Lokbremse:	Vakuumbremse, Druckluftbremse
Zugbremse:	Druckluftbremse

Die BBÖ 1470.001 war eine elektrische Lokomotive der Österreichischen Bundesbahnen BBÖ, die nach erfolglosen Probefahrten an die Hersteller retourniert wurde. Die Lokomotive war als sogenannte Umformerlokomotive ausgeführt, bei der der Einphasen-Wechselstrom aus der Fahrleitung auf der Lokomotive mit Hilfe eines rotierenden Umformers in ein Dreiphasenwechselstrom zur Versorgung der Fahrmotoren umgewandelt wurde.

Geschichte

Ganz & Co. in Budapest baute unter der Leitung von Kandó im Jahre 1923 eine Versuchslokomotive, die statt des Transformators einen Hochspannungsphasenumformer hatte. Der Umformer war als Synchron-Einankerumformer mit ölgekühlter Ständerwicklung ausgeführt.^[2] Die Maschine wurde unter 15 kV / 50 Hz erfolgreich getestet. Nachteile waren der komplizierte Aufbau des maschinellen Teils und dass die Lokomotive nur mit einer geringen Anzahl synchroner Dauergeschwindigkeiten betrieben werden konnte. Der Leistungsunterschied zu den österreichischen Lokomotiven war jedoch beachtlich. Die BBÖ wollte daher untersuchen, ob auch unter 15 kV / 16⅔ Hz ähnliche Ergebnisse zu erzielen wären, und bestellte eine Güterzug-Lokomotive, die BBÖ 1180.001, und eine Schnellzug-Lokomotive, eben die 1470.001.

Bau

Der mechanische Teil wurde von der Lokomotivfabrik Floridsdorf gefertigt, die entgegen dem üblichen Usus auch als Hauptlieferant auftrat. Der Grund lag wahrscheinlich darin, dass der Lieferant des elektrischen Teiles, Ganz & Co., in Budapest, also im Ausland, beheimatet war.

Erprobung

Die 1180.001 und die 1470.001 wurden 1925 geliefert und in Bludenz stationiert. Die 1470.001 hatte nur fünf unterschiedliche Geschwindigkeitsstufen, die sich für die vorgesehenen Strecken als extrem ungünstig herausstellten. Die Probefahrten verliefen also nicht erfolgreich, sodass die Maschinen noch im selben Jahr an die Lieferanten retourniert wurden. Die Fahrzeuge blieben aber noch über zehn Jahre in Bludenz stehen. Erst dann konnte sich die Lokomotivfabrik Floridsdorf mit Ganz & Co. über Ersatzleistungen einigen.

Technik

Die Fahrleitungsspannung war über den Stromabnehmer direkt mit der primärwicklung des ölgekühlten Synchron-Einankerumformers verbunden^[2], der die beiden Asynchronfahrmotoren mit 2-, 3- oder 4-phasigem Drehstrom versorgte. Die Motoren waren polumschaltbar und konnten mit 12, 8 oder 6 Polen betrieben werden. Die Geschwindigkeiten der Dauerfahrstufen betrugen 25 km/h, 37 km/h, 50 km/h, 75 km/h und 100 km/h. Die zwei Fahrmotoren waren im Lokkasten untergebracht und trieben die Triebachsen über den bereits von der BBÖ 1280 bekannten Kandó-Stangenantrieb an.^[1]

Literatur

Richard Rotter, Helmut Petrovitsch, Triebfahrzeuge österreichischer Eisenbahnen – Elektrische Lokomotiven und Triebwagen, alba Verlag, Düsseldorf, 1990, ISBN 3-87094-132-4

Weblinks

Einzelnachweise

1 2 Karl Sachs: Elektrische Vollbahnlokomotiven: Ein Handbuch für die Praxis sowie für Studierende. Springer-Verlag, 2013, ISBN 978-3-642-51847-8, S. 383 (google.ch [abgerufen am 19. Juni 2016]).
1 2 Karl Sachs: Elektrische Vollbahnlokomotiven: Ein Handbuch für die Praxis sowie für Studierende. Springer-Verlag, 2013, ISBN 978-3-642-51847-8, S. 405 (google.ch [abgerufen am 19. Juni 2016]).

[:1-1] 1 2 Karl Sachs: Elektrische Vollbahnlokomotiven: Ein Handbuch für die Praxis sowie für Studierende. Springer-Verlag, 2013, ISBN 978-3-642-51847-8, S. 383 (google.ch [abgerufen am 19. Juni 2016]).

[:0-2] 1 2 Karl Sachs: Elektrische Vollbahnlokomotiven: Ein Handbuch für die Praxis sowie für Studierende. Springer-Verlag, 2013, ISBN 978-3-642-51847-8, S. 405 (google.ch [abgerufen am 19. Juni 2016]).

Image Description	Credit	Artist	File

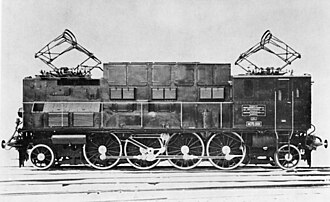

1-D-1 Umformerlokomotive, Reihe 1470 der Österreichischen Bundesbahn, 1925	Haut: Die Geschichte der elektrischen Triebfahrzeuge, Band 1: Die Geschichte der Elektrolokomotive, Abb. 99	Autor/-in unbekannt Unknown author	Datei:BBÖ 1470.jpg
