Gewindespindel

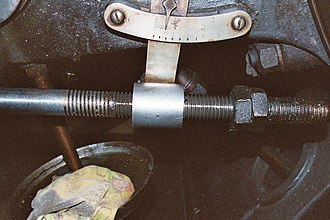

„Bewegungsschraube“ an einer Maschine

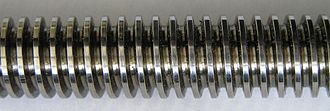

Trapezgewinde einer Gewindespindel

Gewindespindeln, gelegentlich auch Bewegungsschrauben genannt, sind Maschinenelemente, die zusammen mit anderen Elementen in einem Schraubgetriebe dazu dienen, eine rotatorische Bewegung in eine translatorische Bewegung umzuwandeln. Gewindespindeln bestehen aus einer Gewindestange, also einem zylindrischen Rundstab, auf dem bei einfachen Anwendungen ein Trapez- oder Flachgewinde (Bewegungsgewinde) aufgebracht ist.

Kugelgewindespindeln

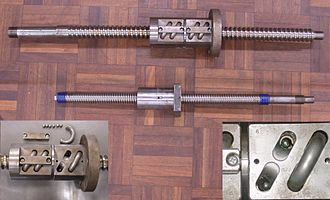

Kugelgewindespindel

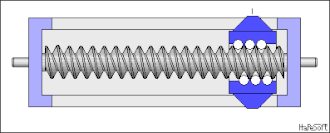

Bei Kugelgewindespindeln, auch Kugelumlaufspindel oder Kugelgewindetrieb genannt, wird die lineare Bewegung an der auf der Spindel aufgefädelten Spindelmutter abgegriffen. Für Anwendungen die eine hohe Genauigkeit und Spielfreiheit erfordern gibt es Spindeln, die ein besonderes Gewinde besitzen und mit Muttern gepaart werden in denen Kugeln in einem geschlossenen System umlaufen. Bei diesen Kugelumlaufspindeln erfolgt zwischen Spindel und Mutter, ähnlich wie bei einem Kugellager, Rollreibung, im Gegensatz zu Gleitreibung bei Spindeln mit Flach- und Spitzgewinden.

Gewindespindeln werden bei Werkzeugmaschinen zur Längsbewegung der Werkzeugschlitten, der das Werkzeugfutter trägt, oder des Werkstückfutters, mit dem Handrad oder einem Übersetzungsgetriebe verwendet. Moderne Werkzeugmaschinen verwenden fast ausschließlich Kugelgewindetriebe mit gegeneinander verspannten Kugelumlaufmuttern.

Auch der Magnetkopf in einem Diskettenlaufwerk wird mit einer Gewindespindel bewegt.

In der Automatisierungstechnik bei Sondermaschinen werden Einheiten mit Kugelumlaufspindeln für genaue, teilweise auch dynamische Positionierungsaufgaben verwendet. Komplette Einheiten aus Antriebsmotor, Linearführung und Gewindespindel können auch in zwei oder drei Raumrichtungen kombiniert werden. Eine solche Anordnung in drei Raumrichtungen kann in einem Portalroboter Anwendung finden.

Schrauben, die zum Beispiel für gelegentliche Niveau-Einstellungen von Maschinen verwendet werden, haben eine ähnliche Funktion, jedoch aus Kostengründen das übliche Spitzgewinde von Schrauben für Befestigungszwecke.

Rollengewindespindeln

Rollengewindespindeln werden in Rollengewindetrieben verwendet. Bei diesen Gewindetrieben unterscheidet man zwischen dem Rollengewindetrieb mit Rollenrückführung der prinzipiell weitgehend wie ein Kugelgewindetrieb funktioniert und dem sogenannten Planetenrollengewindetrieb.

Messung und Anzeige der Spindelposition

Die Umdrehungen der Gewindespindel können mit einem Spindelpositionsgeber als Sensor erfasst werden. Dabei gibt es mechanische und elektronische Varianten. Die mechanischen Geräte arbeiten in der Regel mit sogenannten Zahlenrollen, die der jeweiligen Spindelsteigung angepasst sein müssen. Bei den elektronischen Varianten können unterschiedliche Abtastsysteme zum Tragen kommen. Häufig ist das eine magnetische oder eine optische Signalverarbeitung.[1]

Die Anzeige der Spindelposition erfolgt mittels einer Spindelpositionsanzeige. Neben der Hilfe beim Einrichten der Maschine kann eine solche Anzeige auch aufgrund von Sicherheitsvorgaben erforderlich sein.

Die Vorteile der elektronischen Geräte liegen in der Vernetzung der Geräte untereinander. Aufgrund der Vernetzung können nahezu beliebig viele Geräte über einen Master gesteuert werden, was die Verwaltung vieler eingestellter Spindeln, z. B. an einer Holzbearbeitungsmaschine, vereinfacht.

Literatur

  • Kurt Mayer, Karl Demleitner: Werkzeugmaschinen. Springer Fachmedien Wiesbaden, Wiesbaden 1977.
  • Bozina Perovic: Hydrostatische Führungen und Lager. Springer Verlag Heidelberg, Heidelberg 2012, ISBN 978-3-642-20297-1.

Einzelnachweise

  1. Stefan Hesse, Gerhard Schnell: Sensoren für die Prozess- und Fabrikautomation: Funktion – Ausführung – Anwendung. Springer Vieweg, Wiesbaden 2018, ISBN 978-3-658-21172-1, S. 362 f.; eingeschränkte Vorschau in der Google-Buchsuche

License Information of Images on page#

Image DescriptionCreditArtistLicense NameFile
Close-up view of a male Acme thread. 5/8-8 right-hand single-start ACME-2C (self-centering). Photo by Yannick Trottier, 2007 Die Autorenschaft wurde nicht in einer maschinell lesbaren Form angegeben. Es wird angenommen, dass es sich um ein eigenes Werk handelt (basierend auf den Rechteinhaber-Angaben). Die Autorenschaft wurde nicht in einer maschinell lesbaren Form angegeben. Es wird Ytrottier als Autor angenommen (basierend auf den Rechteinhaber-Angaben).
CC BY 2.5
Datei:Acme thread.jpg
Kugelgewindespindel Die Autorenschaft wurde nicht in einer maschinell lesbaren Form angegeben. Es wird angenommen, dass es sich um ein eigenes Werk handelt (basierend auf den Rechteinhaber-Angaben). Die Autorenschaft wurde nicht in einer maschinell lesbaren Form angegeben. Es wird Graibeard als Autor angenommen (basierend auf den Rechteinhaber-Angaben).
CC BY-SA 3.0
CC BY-SA 3.0

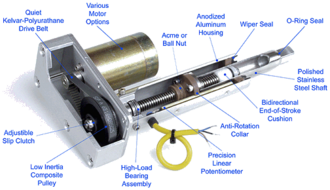

Cut away of a linear actuator Eigenes Werk Jhansonlee
CC BY-SA 3.0

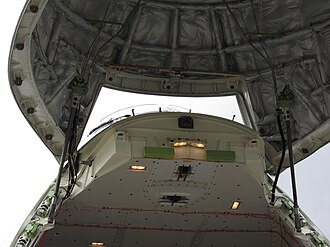

Close-up view of the raised nose cargo door and hinge of a Boeing 747-8F . On the side of the protruding flight deck, the two leadscrews of the nose-raising mechanism can be observed. The inside of the nose features copious insulation. Eigenes Werk Olivier Cleynen
