Heeresfeldbahnlokomotive HF 160 D

Heeresfeldbahnlokomotive HF 160 D

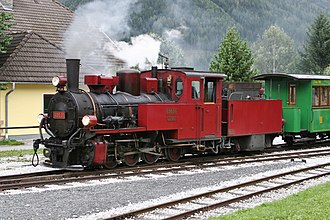

699.01 im roten Touristikbahnanstrich auf der Taurachbahn in Mauterndorf
699.01 im roten Touristikbahnanstrich auf der Taurachbahn in Mauterndorf
Nummerierung: ÖBB 699.01-03
ÖBB 699.101-104 (Umbau)
Hersteller: Société Franco-Belge
Baujahr(e): 1944–45
Achsformel: D
Bauart: D n2(t)+T
Spurweite: 600, 750, 760, 785, 800 mm
Länge: 12205 mm
Höhe: 2950 mm
Breite: 2100 mm
Gesamtradstand: 2700 mm
Leermasse: 18,3 t
Dienstmasse: 22 t
Reibungsmasse: 22 t
Radsatzfahrmasse: 5,5 t
Höchstgeschwindigkeit: 25 km/h
Indizierte Leistung: 160 PSi
Treibraddurchmesser: 650 mm
Steuerungsart: Heusinger
Zylinderanzahl: 2
Zylinderdurchmesser: 330 mm
Kolbenhub: 310 mm
Kesselüberdruck: 14 atü
Rostfläche: 1,0 m²
Tender: 2T6
Dienstmasse des Tenders: 12,5 t
Wasservorrat: 0,6 m³ * + 6 m³ **
Brennstoffvorrat: 0,5 t * + 2,5 t **
Lokbremse: Wurfhebelbremse, Dampfbremse
*) Lokvorrat
**) Vorrat am Tender

Die deutsche Schmalspur-Dampflokomotive der Heeresfeldbahntype HF 160 D war eine für den Kriegsdienst im Zweiten Weltkrieg entwickelte Schlepptenderlokomotive der Achsfolge Dh2. Die Reihe wurde auch als Kriegsdampflokomotive 11 (KDL 11) bezeichnet. Nach dem Krieg wurden viele Lokomotiven zivilen Verwendungszwecken zugeführt, dabei wurden einige Exemplare auch auf Normalspur umgespurt.

Einsatz nach 1945

KDL 11 der Chemin de fer Froissy-Dompierre

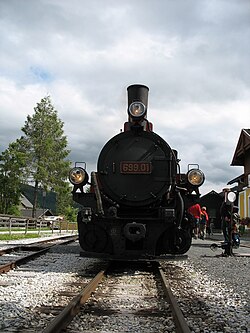

699.01 im Bahnhof Mauterndorf
699.01 im roten Touristikbahn ­anstrich im Bahnhof Mauterndorf
Hersteller Fabrik-Nr. Baujahr Erste Nr. nach 1945 Zustand Bemerkung
SFB 2817 1944 ÖBB 699.101, zur Tenderlok umgebaut betriebsfähig im Einsatz auf der Gurktalbahn
SFB 2818 1944 ÖBB 699.01 betriebsfähig Club 760, im Einsatz auf der Taurachbahn
SFB 2819 1944 ÖBB 699.102 1983 von ÖBB verschrottet zur Tenderlok umgebaut
SFB 2821 1944 ÖBB 699.103 betriebsfähig zur Tenderlok umgebaut, ÖGEG Steyrtalbahn
SFB 2822 1944 ÖBB 699.02 in Aufarbeitung[1] Privatbesitz Österreich
SFB 2836 1945 Zuckerfabrik Ternynck in Coucy le Chateau; NR. 21 betriebsfähig APPEVA
SFB 2843 1945 TPT 4-12 (Tramway Pithiviers-Toury) betriebsfähig umgespurt auf 600 mm Spurweite, Pithiviers, L'Association du Musée des Transports de Pithiviers
SFB 2844 1945 TPT 4-13 nicht betriebsfähig umgespurt auf 600 mm Spurweite, Bligny-sur-Ouche
SFB 2845 1945 umgespurt auf 1435 mm Spurweite (Normalspur), Chemin de Fer Touristique de la Vallée de la Doller
SFB 2855 1944 nicht betriebsfähig ex SKGLB, ex StLB, Sir Drefaldwyn, Tenderlok analog ÖBB 699.1
SFB 2856 1944 ÖBB 699.03 verschrottet[2] ausgemustert 1971
SFB 2857 1944 ÖBB 699.104 verschrottet 1965 abgestellt, 1968 Ersatzteilspender in Hauptwerkstätte Knittelfeld

HF 160 D in Österreich

Tenderlok 699.103 im Bahnhof Aschach an der Steyr auf der Steyrtalbahn

Bei den ÖBB wurden die Lokomotiven als Reihe 699 geführt. Die Reihe 699.1 entstand durch Umbau zu Tenderlokomotiven. Die Lokomotiven der Reihe 699 waren auf mehreren Schmalspurstrecken der ÖBB eingesetzt. Sie waren auf der Bregenzerwaldbahn, der Pinzgaubahn, den Waldviertler Schmalspurbahnen, der Vellachtalbahn und der Steyrtalbahn anzutreffen. Sechs Maschinen schieden bis 1973 aus, die 699.103 gehörte bis zu deren Einstellung 1982 zum Betriebsbestand der Steyrtalbahn.

Literatur

  • Herbert Fritz: KDL 11 – Kriegsdampflokomotive 11. Von der Heeresfeldbahn zur ÖBB-Reihe 699. Club 760 im Eigenverlag, Murau 1986.
  • Walter Krobot, Josef Otto Slezak, Hans Sternhart: Schmalspurig durch Österreich. Geschichte und Fahrpark der Schmalspurbahnen Österreichs. 4. Auflage. Verlag Slezak, Wien 1991, ISBN 3-85416-095-X.
  • Josef Otto Slezak, Hans Sternhart: Renaissance der Schmalspurbahn in Österreich. Verlag Slezak, Wien 1986, ISBN 3-85416-097-6 (Internationales Archiv für Lokomotivgeschichte 36).
  • Markus Strässle: Schmalspurbahn-Aktivitäten in Österreich. Verlag Slezak, Wien 1997, ISBN 3-85416-184-0 (Internationales Archiv für Lokomotivgeschichte 43).
  • Dieter Zoubek: Erhaltene Dampflokomotiven in und aus Österreich 2004. = Preserved Austrian steam locos 2004. Eigenverlag, Guntramsdorf 2004, ISBN 3-200-00174-7.
Commons: Heeresfeldbahnlokomotive HF 160 D  – Sammlung von Bildern, Videos und Audiodateien

Die HF 160 D bei www.Heeresfeldbahn.de

Einzelnachweise

  1. Dampflok Restauration - Metallbau Gallé | Deutschlandsberg | Steiermark. Abgerufen am 5. November 2021 (deutsch).
  2. im Januar 1971 für Kinderspielplatz in Kapfenberg bestimmt - nach Anliefung zur Aufstellung wurde festgestellt, dass die seit 1. September 1964 in Zell am See abgestellte Lok nur noch Schrott war. Quelle: EK 1971
