USATC-Klasse S 160
USATC S 160 ÖBB Reihe 956 / ČSD-Reihe 456.1 / MÁV-Reihe 411 / FS 736 / SŽD ША / JDŽ 37 / OSE Θγ / TCDD 45 171–220 / PKP Tr201, Tr203 / CR KD6 |
|
---|---|
Nummerierung: | ÖBB 956.01–16, 117–130 ČSD 456.101–180 MÁV 411.001–483 FS 736.001–248 SŽD ША 1–200 JDŽ 37.001–065 OSE Θγ 521–537, 551–560, 571–595 TCDD 45 171–220 PKP Tr201-1–Tr201-75, Tr203-1–Tr203-500 |
Anzahl: | 2120 |
Hersteller: | Baldwin, Philadelphia, USA (755) ALCO, USA (712) LIMA, USA (653)[1] |
Baujahr(e): | 1942–1945 |
Ausmusterung: | ÖBB: bis 1955 ČSD: bis 1973 |
Achsformel: | 1’D h2 |
Spurweite: | 1435 mm, 1524 mm, 1668 mm, 1676 mm, 1067 mm |
Länge über Puffer: | 18.338 mm |
Höhe: | 3924 mm |
Fester Radstand: | 4725 mm |
Gesamtradstand: | 7087 mm |
Reibungsmasse: | 49,7 t |
Radsatzfahrmasse: | 16,0 t |
Höchstgeschwindigkeit: | 75 km/h |
Indizierte Leistung: | 1200 PS |
Treibraddurchmesser: | 1448 mm |
Laufraddurchmesser: | 880 mm |
Steuerungsart: | Heusinger-Walschaert |
Zylinderanzahl: | 2 |
Zylinderdurchmesser: | 482 mm |
Kolbenhub: | 660 mm |
Kesselüberdruck: | 16 bar |
Anzahl der Heizrohre: | 150 |
Rostfläche: | 3,81 m² |
Überhitzerfläche: | 61,50 m² |
Verdampfungsheizfläche: | 164,0 m² |
Tender: | Z |
Wasservorrat: | 26 m³/ 24 m³ |
Brennstoffvorrat: | 10 m³ |
Bremse: | Westinghouse-Druckluftbremse |
Die USATC Klasse S 160 waren Kriegslokomotiven des United States Army Transportation Corps USATC. Diese Lokomotiven mussten weltweit einsetzbar sein und halten daher die englische Fahrzeugbegrenzungslinie ein, welche für Vollspurbahnen eines der kleinsten ist. Insgesamt wurden 2120 Stück von Baldwin, ALCO und LIMA gefertigt, womit diese Klasse zu den meistgebauten Lokomotiven der Welt gehört. Die meisten Maschinen waren kohlegefeuert, einige der zuletzt gebauten ölgefeuert.
Einsatz der S 160
Die S 160 in Großbritannien
Die ersten Maschinen kamen ab dem 27. November 1942 nach Großbritannien. Sie wurden leihweise bei den vier großen Eisenbahngesellschaften eingesetzt (174 bei der GWR, 168 bei der LNER, 50 bei der LMS und sechs bei der SR). Vier Stück fanden beim englischen Militär Verwendung.
Die S 160 in Kontinentaleuropa
Nach der Invasion der Alliierten am 6. Juni 1944 begannen die Lieferungen der USATC S 160 nach Kontinentaleuropa. Die ersten Maschinen kamen von England, wo sie schon für diesen Zweck vorrätig gehalten worden waren. Die erste Überstellung umfasste 14 Stück, die im Juni 1944 nach Cherbourg kamen.
Da alle Lokomotiven zur Zeit des U-Boot-Krieges per Schiff über den Atlantik transportiert wurden, gingen einige verloren. Bekannt sind 18 Stück, die mit ihren Transportschiffen versenkt wurden.
Nach Ende des Zweiten Weltkrieges wurden Lokomotiven der USATC S 160-Klasse in vielen Ländern eingesetzt.
Reihe 140U in Frankreich
Hier waren 121 Lokomotiven vorhanden, sie wurden 1947 an andere Länder weitergeleitet.
Reihe 736 in Italien
Ab Januar 1944 wurden insgesamt 244 Stück S 160 nach Italien überstellt. Die Maschinen kamen einerseits aus Nordafrika und andererseits direkt aus den USA.
Nach Ende des Krieges übernahm die FS alle Maschinen als 736.001–248, wobei 736.244–248 fünf von sechs Maschinen waren, die im Hafen von Rimini versenkt worden waren, aber gehoben werden konnten, die sechste Lok wurde als Ersatzteilspender verwendet.
Im zweiten Halbjahr 1959 wurden 25 Stück an die Griechischen Staatsbahnen OSE verkauft.
Reihe ШA in der Sowjetunion
1943 wurden 200 Stück S 160 in die Sowjetunion geliefert. Sie wurden als SŽD ШA 1–200 (transliteriert ŠA [SchA], wobei „A“ für Amerika stand) bezeichnet. Sechzig entsprachen eigentlich der USATC-Klasse S 166 und fünfzig gehörten zur USATC-Klasse S 162, die sich in Details von den S 160 unterschieden. Sechs Maschinen gingen auf dem Seeweg verloren, eine blieb für Testzwecke in den USA. Die Lokomotiven wurden bereits passend zur dortigen Breitspur für 1520 mm Spurweite geliefert, waren aber sonst nicht an die örtlichen Gegebenheiten angepasst, sodass sie bald umgebaut wurden. Dabei erhielten sie unter anderen wetterfeste Führerhäuser.
Die für sowjetische Begriffe leichten Maschinen wurden auf der Oktoberbahn (Oktjabrskaja) zwischen Leningrad, Tallinn und Moskau eingesetzt.
Nach dem Zweiten Weltkrieg dominierten die ШA den Verkehr in Estland, bis sie Mitte der 1950er durch die Lokomotiven der Baureihe ТЭ (TE) in den Verschiebe- und Nebenbahndienst verdrängt wurden. Die letzten der 60 in Estland eingesetzten Lokomotiven standen angeblich noch bis 1968 im Betrieb.[2]
1959 bis 1962 wurden die meisten Lokomotiven nach Nordkorea abgegeben und dafür auf Regelspur (1435 mm) umgespurt.
1957 wurden 50 Maschinen für den Einsatz auf dem kapspurigen Netz von Sachalin auf 1067 mm umgespurt und erhielten die Bezeichnung ШУ (SchU), wobei „U“ vermutlich für Ulan-Ude stand, wo ein Teil der Maschinen umgespurt wurde.
Reihe 37 in Jugoslawien
Ab 1945 kamen auf Initiative der UNRRA insgesamt 65 Stück S 160 nach Jugoslawien. Sie wurden als JDŽ 37.001–065 bezeichnet und auf den Strecken Slavonski Brod−Belgrad, Vrpolje−Sarajevo und Sisak−Split eingesetzt. Eine weitere S 160 (USATC 3242) kam ebenfalls nach Jugoslawien. Die Lokomotiven wurden Ende der 1960er Jahre wegen defekter Kessel ausgeschieden.
Reihe 956 in Österreich
Nach dem Zweiten Weltkrieg übernahmen die ÖBB 30 Stück der Klasse S 160 vom USATC. Die 30 Maschinen wurden von der ÖBB als 956.01–16 und 956.117–130 eingereiht. Dabei bezeichneten die 956.1 gegenüber der Reihe S 160 unveränderte Lokomotiven, während die anderen 16 Maschinen den österreichischen Gepflogenheiten angepasst wurden und etwa größere Führerhäuser bekamen. Da sich die „Klapperschlangen“ – wie sie genannt wurden – nicht wirklich bewährten, wurden die meisten Vertreterinnen der Reihe 956 bereits 1955 ausgemustert. Die 956.129 folgte 1956. Die 956.130 wurde 1955 zur Vorheizanlage Vz 900735, 956.14 detto Vz 0 1026 aber erst 1957. Letztere war in Attnang-Puchheim stationiert und wurde erst 1971 als solche ausgemustert.
Die S 160 in Deutschland
1947 waren 40 Stück S 160 von Bremen aus bei der Deutschen Reichsbahn unterwegs, insgesamt fuhren etwa 200 Lokomotiven, neben Bremen (Hbf und Vbf) waren sie in Koblenz-Lützel und Mainz-Bischofsheim stationiert. Sie trugen nie eine DR-Bezeichnung, weil sie für die United Nations Relief and Rehabilitation Administration (UNRRA) unterwegs waren. Nach dem Ende dieses Einsatzes wurden sie nach Ungarn überstellt.
Reihe Θγ in Griechenland
1947 kamen 27 Stück S 160 nach Griechenland. Sie wurden als OSE Θγ 521–537 (Thg) und 551–560 bezeichnet, wobei erstere kohle-, letztere ölgefeuerte Maschinen waren. Die während der zweiten Jahreshälfte 1959 von Italien nach Griechenland verkauften 25 Lokomotiven bekamen die Nummern 571–595.
Reihe 45 in der Türkei
1947 kamen 50 Stück S 160 in die Türkei. Sie wurden als TCDD 45 171–220 bezeichnet und geringfügig umgebaut. So wurde die Luftpumpe an der Seite der Rauchkammer positioniert und die Rauchkammertür verändert. Sie waren bis Ende der 1980er Jahre im Einsatz. Zwei Maschinen kamen in Militärdienste.
Reihe 456.1 in der Tschechoslowakei
Auch die Tschechoslowakische Staatsbahn ČSD übernahm nach dem Zweiten Weltkrieg 80 Lokomotiven der Klasse S 160 als Wiederaufbauhilfe von der USATC und ordnete sie in die Reihe 456.1 ein. Die Lokomotiven wurden in den Depots Brno, Olomouc und Bratislava beheimatet und vor allem vor schweren Güterzügen eingesetzt. Ende der 1960er Jahre mussten die meisten Lokomotiven wegen Kesselschäden abgestellt werden. Die letzte 456.1 schied 1973 aus dem Betriebsdienst aus.
Reihe 411 in Ungarn
Die MÁV beschaffte 1947 aus amerikanischen Beständen 510 Stück der USATC 160, die sie als Reihe 411 bezeichnete. 483 Stück wurden in Dienst gestellt, die anderen dienten als Ersatzteilspender. Die Maschinen wurden nicht als kurzfristige Aushilfe angesehen, sondern sollten den Güterverkehr für zwei Jahrzehnte bewältigen. Daher entschloss man sich zu großzügigen Umbauten entsprechend den ungarischen Gegebenheiten. So erhielten etwa die Stehkessel bewegliche Stehbolzen, Blasrohr und Schornstein wurden gegen ungarische Fabrikate getauscht, die Einheitsrauchkammertüre der MÁV wurde eingebaut, der Umsteuerungshebel gegen eine Steuerspindel getauscht und die Tenderräder durch bessere ersetzt. Zusätzlich wurden eine ungarische Speisewasserbehandlung und das Zirkulationsverfahren installiert, womit der Kessel geschont werden konnte.
Reihen Tr201 und Tr203 in Polen
Von Juli 1946 bis Oktober 1947 erhielt die Polnische Staatsbahn PKP 575 Stück S 160. Die ersten 75 Stück kamen auf Initiative der UNRRA und erhielten die Bezeichnung Tr201-1–Tr201-75. Die restlichen 500 Stück kamen direkt von USATC und wurden als Tr203-1–Tr203-500 bezeichnet, obwohl es keine Unterschiede zu den erstgelieferten Maschinen gab.
Die Lokomotiven wurden geringfügig umgebaut (Schornsteinhöhe) und vor Güterzügen eingesetzt. Als die PKP Mitte der 1950er Jahre bemerkte, dass sich der Zustand der Kessel ihrer Baureihe Ok22 zunehmend verschlechterte, beschloss sie, die noch in gutem Zustand befindlichen Kessel der Tr203 für die Ok22 zu verwenden und auf den somit kessellosen Tr203 neue kleine Kessel zu installieren. Auf diese Art wurden zwei Ok22 zu Ok55 und eine ehemalige Tr203 zu einer Tenderlokomotive TKr55 umgebaut.
Möglicherweise erhielt die PKP auch noch 30 weitere S 160 als Ersatzteilspender.
Die S 160 in den USA
Sieben Stück der S 160 blieben nach ihrer Lieferung in den USA. Nach dem Zweiten Weltkrieg kamen zwölf Stück nach Alaska, wobei auch zwei aus Europa zurückkehrten. Sechs dieser zwölf Maschinen blieben bis 1955 in Betrieb.
1958 wurden fünf Lokomotiven aus Alaska an die Ferrocarril de Langreo nach Spanien verkauft. Darunter befand sich auch eine Maschine, die schon einmal in Europa war, sie ist die einzige Lokomotive dieser Type, die den Atlantik dreimal überquerte.
Die S 160 in anderen Staaten
Neben den oben genannten kamen S 160 auch noch nach Südkorea (101 Stück), China (40 Stück als CR-Baureihe KD6), Tunesien (6 Stück), Algerien (25 Stück), Marokko (4 Stück), Indien (60 Stück) und Jamaika (2 Stück als USATC-Klasse S 161). Zehn Lokomotiven kamen nach Mexico (ReiheGR-28), zwei nach Peru (Reihe 80).
Konstruktive Merkmale
Die Lokomotiven hatten eine stählerne Feuerbüchse. Der Kessel war vorne und hinten auf dem Rahmen fixiert. Ursprünglich verfügten die Lokomotiven nur über eine Lokbremse und keine Zugbremse.[3]
Durch die für eine schnelle Herstellung gedachte sparsame Konstruktion kam es in manchen Bereichen zu Problemen. Die Lokomotiven hatten nur einen Wasserstandsanzeiger. Das führte bei Fehlanzeigen mehrfach zu Kesselexplosionen.
Erhaltene S 160
Folgende S 160 sind erhalten geblieben:
- UK (USATC 5820, ex PKP Tr203-474) bei der Keighley and Worth Valley Railway
- UK (USATC 3383) bei der Mid Hants Railway
- UK (USATC 2089, ex PKP Tr203-288) bei der North Yorkshire Moors Railway
- UK (USATC 1631, ex MÁV 411.388) bei der East Lancashire Railway
- TCCD 45172
- MÁV 411,118 (ex USATC 3540)
- MÁV 411,264 (ex USATC 2781)
- MÁV 411,358 (ex USATC 1613)
- PKP Tr201-51
- PKP Tr203-296 (ex USATC 2438, ALCO 70787, 1943)
- USA: Museum Fort Eustis (Virginia)
- USA: Alaska Railroad 577 (wird aufgearbeitet (2017))
Insgesamt sind noch etwa 30 Lokomotiven erhalten.[4]
Literatur
- Andreas Knipping: Kriegsloks USATC S 160. Teil 1: Entstehung und Deutschland-Einsatz. In: Eisenbahn-Kurier 4 (2014) S. 38–46, ISSN 0170-5288
- Andreas Knipping: Kriegsloks USATC S 160. Teil 2: Nachkriegseinsatz in aller Welt. In: Eisenbahn-Kurier 5 (2014) S. 64–70, ISSN 0170-5288
- Schienenverkehr aktuell 1997/3
- Ausländische Dampfloks in Österreich, Bahn im Bild 73, 1990
- Mihály Kubinszky (Hrsg.): Ungarische Lokomotiven und Triebwagen, Akadémiai Kiadó, Budapest, 1975, ISBN 963-05-0125-2
- R. Tourret: Allied Military Locomotives of the Second World War, Tourret Publishing, Abingdon, 1976, 1977, 1995, ISBN 0-905878-06-X
Weblinks
- Liste und Bilder der in den US erhaltenen S 160 (Memento vom 16. Februar 2008 im Internet Archive)
- The USATC S160 2-8-0s in der The London & North Eastern Railway (LNER) Encyclopedia
- Fotografie der 456.172 Betriebsfoto 1972 eingespielt auf k-report.net
- Fotografie der erhaltenen 411.118 der MAV
Einzelnachweise
- ↑ Guus Ferrée: Zuverlässig zwischen Alaska und Tunesien. In: eisenbahn-magazin. Nr. 4, 2017, ISSN 0342-1902, S. 52.
- ↑ Herman Gijsbert Hesselink, Norbert Tempel: Eisenbahnen im Baltikum. Verlag Lok-Report, Münster 1996, ISBN 3-921980-51-8, S. 127.
- ↑ Guus Ferrée: Zuverlässig zwischen Alaska und Tunesien. In: eisenbahn-magazin. Nr. 4, 2017, ISSN 0342-1902, S. 52.
- ↑ Guus Ferrée: Zuverlässig zwischen Alaska und Tunesien. In: eisenbahn-magazin. Nr. 4, 2017, ISSN 0342-1902, S. 55.
License Information of Images on page#
Image Description | Credit | Artist | License Name | File |
---|---|---|---|---|
The Wikimedia Commons logo, SVG version. | Original created by Reidab ( PNG version ) SVG version was created by Grunt and cleaned up by 3247 . Re-creation with SVG geometry features by Pumbaa , using a proper partial circle and SVG geometry features. (Former versions used to be slightly warped.) | Reidab , Grunt , 3247 , Pumbaa | Datei:Commons-logo.svg | |

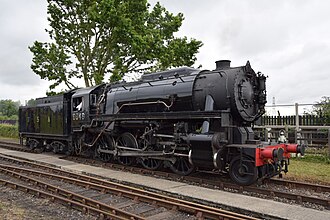

US Army Transportation Corps Type S160 2-8-0 No.6046 at the Great Western Society Steam Gala, Didcot Railway Centre, 31 July 2021. 2,120 American-built (1942-45), J W Marsh designed Type S160’s were shipped to Europe in WWII, many to the UK before D-Day where they saw service with British railway companies, including the GWR, before going to Europe. Six were based at Didcot Shed. British engine men initially suffered something of a culture shock when first encountering them, regarding them as rather crudely built compared to the finely engineered products of British locomotive works (especially the GWR’s Swindon works), although it has to be said that they were designed so as to be built quickly and easily to austerity standards so they were not expected to have a long life. However, enginemen soon appreciated their rugged simplicity, ability to steam on the very poor quality coal then available to the railways and great haulage capabilities. Curiously, their commodious, ergonomically well laid-out and very comfortable cabs compared to the minimalist and spartan GWR cabs were thought to be unnecessarily luxurious and ‘soft’ by GWR crews who took pride in the discomforts they had to face! No.6046 was built by Baldwin and sent directly to France in 1945 to help post-war recovery. She then went to Hungry as MAV Class 411 No.411.144. On withdrawal she was bought for preservation in the UK. | https://www.flickr.com/photos/58433307@N08/51351732860/ | hugh llewelyn | Datei:Loco 6046 - 51351732860.jpg | |
