Kraftwerksgruppe Reißeck-Kreuzeck

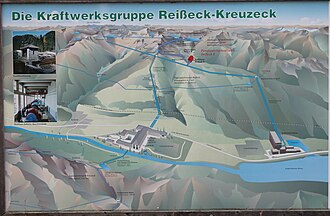

Schema der Kraftwerksgruppe Reißeck-Kreuzeck mit der Erweiterung Reißeck II

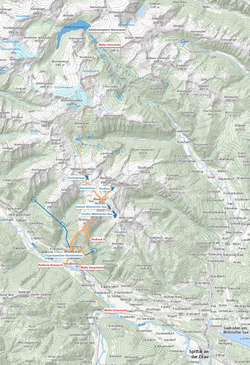

Schema der Kraftwerksgruppen Reißeck-Kreuzeck und Malta mit Reißeck II als Verbindung

Die Kraftwerksgruppe Reißeck-Kreuzeck ist ein Komplex von Wasserkraftanlagen der Verbund AG im österreichischen Bundesland Kärnten, bestehend aus den Stausee-Gruppen Reißeck Jahresspeicher, Reißeck Tagesspeicher und Kreuzeck Tagesspeicher sowie verschiedenen Krafthäusern und Pumpwerken in Reißeck, Mühldorf, Niklai in Sachsenburg und Steinfeld.

Gemeinsam mit den Maltakraftwerken und dem Kraftwerk Reißeck II, das die Systeme seit 2016 hydraulisch verbindet, bildet die Kraftwerksgruppe Reißeck-Kreuzeck die Kraftwerksgruppe Malta-Reißeck.[1]

Geschichte

Skulptur Dem Gedenken der beim Kraftwerksbau tödlich Verunglückten am Schoberboden

Die Kraftwerksgruppe Reißeck-Kreuzeck gehört ebenso wie das Kraftwerk Kaprun zu den Pionierbauten der österreichischen Energiewirtschaft. 1922 begann der Bau des Kraftwerks Mühldorf, 1924 folgte Steinfeld. Die Errichtung weiterer geplanter Kraftwerke verzögerte sich wegen der schlechten wirtschaftlichen Lage und der zunehmenden Bedeutung der Kohle zur Stromerzeugung. Erst mit dem Anschluss Österreichs wurde die Wasserkraft im Hinblick auf die energieintensive Rüstungsindustrie wieder attraktiv. Anders als beim Kraftwerk Kaprun wurde der Bau des Speicherkraftwerks Reißeck-Kreuzeck erst nach dem Zweiten Weltkrieg begonnen.

Reißeck I

Der Baubeschluss erfolgte im Mai 1947 durch die Kärntner Elektrizitäts-AG (KELAG), im September 1948 erwarb die Österreichische Draukraftwerke AG (ÖDK) die Anlage und veränderte auch das Konzept.[2]

Die Investitionssumme lag bei 1,4 Milliarden Schilling. Sie stammte aus dem Marshallplan, Energieanleihen, Eigenmitteln des Bauherren und dem ersten Weltbank-Kredit, der an die Republik Österreich vergeben worden war.

Die Arbeitsbedingungen waren sehr hart, die frostfreie Bauzeit im Hochgebirge lag bei nur wenigen Wochen bis Monaten, Schutz vor Lawinen und Steinschlag war kaum vorhanden. Zur Spitzenzeit 1957 waren 2885 Mitarbeiter beschäftigt, insgesamt 22 Menschen verloren ihr Leben, an sie erinnert ein Denkmal bei der obersten Station der Reißeck-Standseilbahn am Schoberboden.

Für den Materialtransport wurden verschiedene Konstruktionen errichtet, darunter die Reißeck-Standseilbahn, die Reißeck-Höhenbahn und die Kreuzeck-Standseilbahn, die später für den touristischen Betrieb geöffnet wurden, es kamen aber auch Trägerkolonnen und Maultiere zum Einsatz.[3]

→ Näheres zum touristischen Betrieb siehe Reißeckbahn.

Reißeck II

Baustelle zu Reißeck II im Mühldorfer Graben, Juni 2012

Nach der Errichtung der Maltakraftwerke gab es schon bald Überlegungen, deren Speicherseen mit denen des Reißeck-Seenplateaus zu verbinden. 1989 hatte die ÖDK ein Vorprojekt zu einem „Pumpspeicherkraftwerk Hochalmsee“ erarbeitet, das aber wegen zu hoher erwarteter Kosten eingestellt wurde. Über zehn Jahre später wurden die Pläne wieder aufgegriffen. Durch die Deregulierung des Energiemarktes und den vermehrten Einsatz erneuerbarer Energien war der Bau von Pumpspeicherkraftwerken wieder notwendig und wirtschaftlich rentabel geworden. Ab 2004 plante man mit dem Mühldorfer Graben als Standort für ein neues Kraftwerk, 2007 wurde die Öffentlichkeit über das Bauvorhaben informiert, im Dezember 2009 wurde der positive Bescheid der Umweltverträglichkeitserklärung rechtskräftig und im Mai 2010 erfolgte der Baubeschluss.[4]

Der feierliche erste Spatenstich zu den Bauarbeiten zum Pumpspeicherkraftwerk Reißeck II fand am 8. Oktober 2010 statt. Bis zu 350 Arbeiter und Fachkräfte waren im Einsatz, 2016 war der Bau abgeschlossen.[5] Am 7. Oktober 2016 um 13 Uhr kam es zur offiziellen Inbetriebnahme durch Vizekanzler und Energieminister Reinhold Mitterlehner, Landeshauptmann Peter Kaiser und die Vorstände Wolfgang Anzengruber (Verbund), Armin Wiersma (Kelag) und Leopold Windtner (Energie AG Oberösterreich).[6]

Von den 400 Millionen Euro, die in Reißeck II investiert worden sind, entfielen acht Millionen Euro auf ökologische Begleitmaßnahmen wie etwa die Renaturierung der Baustellen.[7]

Aktuelle Baumaßnahmen

Im Gegensatz zu früheren Überlegungen wurde für das Kraftwerk Reißeck II mit dem Großen Mühldorfer See nur der am tiefsten gelegene Speicher des Seenplateaus als Oberbecken ausgewählt. Unter dem Namen Reißeck II plus wurde bereits vor Baubeginn zu Reißeck II ein Konzept erarbeitet, um durch die Errichtung eines weiteren Pumpspeicherwerkes mit ca. 45 MW Leistung die höheren Seen als Ober- und den Großen Mühldorfer See als Unterbecken zu nutzen.[8] Am 27. Mai 2020 wurde das Projekt über den EU-Dienst Tenders Electronic Daily ausgeschrieben. Die Bauzeit war damals von März 2021 bis 2023 geplant.[9][10] Die Kosten sollen sich auf 60 Millionen Euro belaufen. Weitere 100 Millionen Euro sollen in die Modernisierung der Pumpen der Kraftwerke Malta-Hauptstufe und Malta-Oberstufe investiert werden, sowie in eine neue Pumpe im Krafthaus Kolbnitz, welche die Pumpstation Hattelberg ersetzen wird.[11][12]

Am 18. Juni 2021 wurde der Stollenanschlag für Reißeck II plus gefeiert. Dabei wurde die erste Sprengung durch Landesrätin Sara Schaar ausgelöst. Anwesend waren unter anderem auch der Vorstandsvorsitzende der Verbund AG, Michael Strugl und der Geschäftsführer der Verbund Hydro Power GmbH, Karl Heinz Gruber. Die Inbetriebnahme soll Ende 2023 erfolgen.[13][14]

Aufbau

Im Kraftwerk Kolbnitz wird das Wasser der Komponenten Reißeck-Jahresspeicher, Tagesspeicher Gondelwiese und Tagesspeicher Roßwiese in elektrische Energie umgewandelt.

Krafthaus Kolbnitz

Das Krafthaus Kolbnitz liegt auf 606 Metern Seehöhe direkt an der Möll, in die das abgearbeitete Wasser mündet, und leistet maximal 138 MW. Die Steuerung erfolgt durch die Schaltwarte im benachbarten Kraftwerk Rottau. Durch ein Fenster in der Seite des Gebäudes sind die Maschinensätze einzusehen. Das Besondere und Interessante daran ist, dass die Kraftstation von beiden Hangseiten des Mölltals Triebwasser aus zwei offenliegenden Druckrohrleitungen erhält. Von den sieben Peltonturbinen sind drei dem Jahresspeicher und jeweils zwei den Tagesspeichern zugeordnet.

  • Kraftwerk Kolbnitz
  • Blick in die Maschinenhalle des Kraftwerks Kolbnitz
  • Kraftwerk Kolbnitz von der Kreuzeckbahn aus gesehen
  • Kraftwerk Kolbnitz samt Druckrohrleitung und Schrägseilbahn zum Tagesspeicher Kreuzeck

Jahresspeicher Reißeck

Eine Druckrohrleitung kommt vom nordöstlich gelegenen Bereich Jahresspeicherwerk Reißeck, das aus sechs natürlichen Karseen der Reißeckgruppe mit den Niederschlägen des Winterhalbjahres gespeist wird. Vier der Seen wurden durch Staumauern vergrößert, wodurch der Inhalt von 5,4 auf insgesamt 17,2 Millionen m³ erhöht wurde. Die Druckrohrleitung hat eine Fallhöhe von 1772,5 m[A 1] und erzeugt dementsprechend etwa 177 bar Druck. Neben dieser oberirdischen Leitung verläuft die Reißeck-Standseilbahn. Der letzte Abschnitt der Druckrohrleitung von der Reißeckbahn-Talstation bis zum Krafthaus Kolbnitz direkt an der Möll verläuft unter den Kulturflächen im Talboden. Das Jahresspeicherwerk Reißeck ist mit drei Peltonturbinen mit je 22,5 MW im Krafthaus Kolbnitz vertreten.[2]

Die Maschinensätze des Jahresspeicherwerks nahmen im Jänner 1957 ihren Betrieb auf. Damals war der Höhenunterschied der größte der Welt, heute belegt er Platz zwei hinter dem schweizerischen Kraftwerk Bieudron des Systems Grande Dixence mit 1883 m Differenz.

Im Zuge der Baumaßnahmen zu Reißeck II wurde ein Teil des ursprünglichen Triebwasserrohres im oberen Bereich demontiert und der tiefere Bereich an den neuen Triebwasserweg angeschlossen.[8][15][A 1]

  • Großer Mühldorfer See
  • Kleiner Mühldorfer See
  • Radlsee
  • Druckrohrleitung vom Reißeck-Jahresspeicher und in der unteren Bildhälfte auch Reißeck-Tagesspeicher neben der Reißeckbahn

Tagesspeicher Reißeck / Gondelwiese

Druckrohrleitung des Reißeck-Tagesspeichers (links) neben der des Jahresspeichers auf Höhe der Pumpstation Hattelberg. Etwa in der Bildmitte endet die Leitung des Tagesspeichers in der Apparatekammer Schütter und verläuft unterirdisch bis zum geringfügig höher gelegenen Speicher Gondelwiese.

Eine weitere Druckrohrleitung kommt vom nördlich gelegenen Bereich Tagesspeicher Reißeck / Gondelwiese und verläuft schließlich parallel der Jahresspeicher-Druckrohrleitung und der Reißeckbahn. Der Tagesspeicher Gondelwiese befindet sich an der Südseite der Reißeckgruppe auf einer Seehöhe von 1288 m ü. A. Die Hauptzubringer sind der Rieken-, Zwenberger- und Mühldorfer Bach. Bei Niedrigwasser kommt beim Ringschieber Glockenfleck auch eine Pumpe zum Einsatz, die mit 55 kW Leistung eine Nennförderhöhe von sechs Metern überwindet, um Wasser aus den Fassungen des Rieken- und Zwenberger Baches in den Speicher zu heben. Der Nutzinhalt beträgt 40.000 m³ bei einer Kronenhöhe von 12,5 Metern über dem tiefsten Entnahmepunkt. Das Wasser wird bei einer mittleren Rohfallhöhe von 678,5 Metern in der Kraftstation Kolbnitz in elektrische Energie umgewandelt. Der erste Maschinensatz ging am 23. November 1950 in Betrieb, der zweite Ende April 1952. Die Leistung beträgt 23,2 MW, die Jahreserzeugung 53.716 MWh.[16]

  • Tagesspeicher Gondelwiese mit Blick Richtung Nordwest. Im Hintergrund sind die Pumpstation Hattelberg und die Reißeckbahn zu erkennen.
  • Tagesspeicher Gondelwiese mit Blick Richtung Südwest. Im Hintergrund sind der Tagesspeicher Roßwiese und die Kreuzeckbahn zu erkennen.

Tagesspeicher Kreuzeck / Roßwiese

Der Tagesspeicher Roßwiese verwendet Wasser der Zuflüsse aus der nördlichen Kreuzeckgruppe. Diese Zuflüsse sind der Teuchl-, Gnoppnitz-, Gra- und Niklaibach, die drei letztgenannten durchlaufen bereits vorher das Kleinkraftwerk Niklai. Die Bauarbeiten begannen an den Triebwasserwegen im März 1955, die beiden Maschinensätze im Krafthaus Kolbnitz gingen am 6. Oktober 1958 und im Mai 1959 in Betrieb. Die Fallhöhe zur Kraftstation Kolbnitz beträgt 587,5 Meter. Die maximale Kronenhöhe des Speichers Roßwiese beträgt 19,5 Meter und der Nutzinhalt über 200.000  m³. Der Speicher kann mit der Kreuzeckbahn erreicht werden. Mit einer Gesamtleistung von 45 MW erzeugen die beiden Maschinensätze pro Jahr 154.531 MWh elektrische Energie. Die Druckrohrleitung kommt von Südwesten zum Kraftwerk und damit von der gegenüberliegenden Hangseite.[17]

Die beiden Speicherseen Gondelwiese und Roßwiese sind hydraulisch über ein Absperrorgan verbunden. Daher kann auch Wasser vom einen in den anderen Speicher verlagert werden.[16][A 2]

  • Tagesspeicher Roßwiese
  • Druckrohrleitung vom Kreuzeck-Tagesspeicher Roßwiese neben der Kreuzeckbahn
  • Tagesspeicher Roßwiese mit Blick Richtung Nordost. Im Hintergrund sind weitere Kraftwerkskomponenten angegeben.

Pumpstation Hattelberg und Nachfolger Pumpwerk Reißeck

Pumpstation Hattelberg

Das besondere liegt auch in der Pumpstation Hattelberg, die auf einer Höhe von 1115 Metern[18] direkt an der Reißeck-Bahn liegt und als hydraulisches Bindeglied fungiert. Mit ihr ist es möglich, Wasser aus den verbundenen Tagesspeichern[A 2] in das Jahresspeicherwerkes Reißeck hochzupumpen.[A 1][A 3] Somit sind die drei Systeme hydraulisch miteinander verbunden. Die Station enthält drei horizontalachsige, achtstufige Hochdruck-Speicherpumpen mit einer Förderleistung von je 450 l/s und einer Motorenleistung von je 6.200 kW. Die Inbetriebnahme war im Oktober 1957.[2]

Im November 2021[19] wurde „in einem bestehenden Gebäude im Bereich des Kraftwerks Reißeck-Kreuzeck“[20] mit der Errichtung des Pumpwerks Reißeck begonnen, das die Pumpstation Hattelberg ablösen soll.[11][12] Der Probebetrieb begann Ende März 2022.[21]

Neuerrichtung Kraftwerk Reißeck II

Im Zuge einer Erweiterung des Systems Reißeck-Kreuzeck wurde dieses bis 2016 mit dem benachbarten System Malta verbunden, wodurch die bestehenden Jahresspeicher nun auch als Wochenspeicher genutzt werden. Hierzu wurde im Mühldorfer Graben das Kraftwerk Reißeck II gebaut, ein Kavernenkraftwerk mit zwei reversiblen Francis-Pumpturbinen mit einer gemeinsamen Leistung von 430 MW. Dieses neue Kraftwerk verbindet die Druckrohrleitung Malta-Rottau mit dem Großen Mühldorfer See, sodass es nun möglich ist, Wasser aus den kommunizierenden Speichern Gößkar und Galgenbichl in das Winterspeicherwerk Reißeck zu heben oder in umgekehrte Richtung abzuarbeiten.[1] Die Kaverne mit den Maschinensätzen ist 25 Meter breit, 58 Meter lang und 39 Meter hoch.[22] Eine separate Kaverne für die Transformatoren ist 15 bis 18 Meter breit, 60 Meter lang und 15 Meter hoch.[23] Im Rahmen der Bauarbeiten wurde auch der Große Mühldorfer See entleert, um die Staumauer sanieren und den neuen Seeanstichstollen errichten zu können.

Der Kraftwerksbau wird in dem 2016 erschienenen Buch Die Alpenbatterie: Ökostrom aus dem Berg: Baugeschichte des Pumpspeicherkraftwerks Reißeck II; Herzstück der Energiezukunft ausführlich dokumentiert.[24]

Effizienzsteigerungsanlage Kraftwerk Reißeck II plus

Bis 2023 soll ein weiteres Kavernenkraftwerk errichtet werden, das mit einer Leistung von 45 MW die achtzig Meter[8] Differenz zwischen dem Großen- und dem höher gelegenen Kleinen Mühldorfer See ausnutzen soll. Die Ausbauwassermenge von rund 50 m³/s wird im Parallelbetrieb auch einen längeren Einsatz von Reißeck II ermöglichen.[8] Die Kaverne soll eine Breite von 17,0 Metern, eine Länge von 37,5 Metern und eine Höhe von 19,7 Metern aufweisen.[25][26]

Kleinkraftwerke

Niklai

Das Kraftwerk Niklai befindet sich im Gemeindegebiet von Sachsenburg im Niklaibach-Graben auf einer Höhe von 1.203,20 Metern und ist ein Laufkraftwerk, welches 1960 in Betrieb genommen wurde. Es ist eine Zwischenstufe des Tagesspeichers Kreuzeck, für das Wasser aus dem Gnoppnitzbach, dem Grabach und dem Niklaibach gefasst wird. Unterbecken ist der Tagesspeicher Roßwiese. Dadurch ergibt sich eine Nennleistung von 1.635 kW und eine Erzeugung im Regeljahr von 7 GWh bei einer Rohfallhöhe von etwa 57 Metern. Es ist mit zwei horizontalachsigen Francisturbinen ausgestattet. Die gewonnene Energie deckt den Eigenbedarf der Kraftwerksgruppe Reißeck-Kreuzeck.[27]

Mühldorf

Kraftwerk Mühldorf

Das Kraftwerk Mühldorf liegt am nördlichen Rand der Gemeinde Mühldorf knapp unterhalb der Tauernbahn auf ungefähr 640 Metern Höhe[28] und ist das älteste Kraftwerk der Kraftwerksgruppe. Es geht auf Planungen bis vor dem Ersten Weltkrieg zurück und sollte damals den Baustrom für die anderen Kraftwerke liefern. Schließlich wurde es von 1922 bis 1924 durch die Treibacher Chemische Werke Ges.m.b.H. (TCW) errichtet und versorgte ein Werk für Ferrolegierungen, Planer war Franz Wallack. 1926 ging das Kraftwerk an die TCW-Tochter Mühldorfer Wasserkraftwerke AG (MÜWAG), welche es 1951 an die Österreichische Draukraftwerke AG übergab, nachdem die Ausbauwassermenge durch die Errichtung des Jahresspeichers Reißeck reduziert worden war. Das Triebwasser wird auf einer Höhe von 720,67 m im Mühldorfer Seebach gefasst und durch einen unterirdischen Oberwasserkanal zum Wasserschloss auf 716,6 m geleitet, wo der Druckstollen beginnt. Daraus und aus der Höhe des Kraftwerks ergibt sich eine errechnete Rohfallhöhe von knapp 80 m.[A 4] Seit 1951 wird zudem Wasser aus dem Auernigbach von der anderen Hangseite des Mölltals beigeleitet. Das Kraftwerk verfügt über zwei horizontalachsige Francisturbinen. Die Nennleistung beträgt 900 kW und die Erzeugung im Regeljahr 1,9  GWh. Das abgearbeitete Wasser mündet in den Mühldorfer Mühlbach. Dieser durchläuft noch weitere Kleinkraftwerke, eines davon befindet sich in der ehemaligen Lodenfabrik Hopfgartner.[29]

Steinfeld

Zugang zum Kavernenkraftwerk Steinfeld

Das Kleinkraftwerk Steinfeld befindet sich am Grabach, einem linken Nebenfluss der Drau, in der Gemeinde Steinfeld. Ein Vorgängerbau wurde ab 1924 durch eine Genossenschaft aus Steinfeld und vier weiteren Gemeinden gebaut, aber 1935 durch einen Bergsturz zerstört. 1936 begann unter der Beteiligung zweier weiterer Gemeinden der Bau des heutigen Kraftwerks, nun als sichere Kaverne im Berg. 1947 wechselte der Besitz durch Verstaatlichung zur Kärntner Elektrizitäts-AG (KELAG). Seit 1956 wird ein Teil des Wassers des Grabaches für den Tagesspeicher Reißeck-Kreuzeck abgeleitet, daher wurde das Kraftwerk an die Österreichische Draukraftwerke AG verkauft. 1995 wurde einer der beiden Maschinensätze stillgelegt. Die Maximalleistung der verbliebenen, horizontalachsigen Francisturbine beträgt 132 kW; die Erzeugung im Regeljahr 493 MWh.[30] Im Februar 2019 postete der Verbund auf Facebook, dass das Kraftwerk nach einem 2014 erfolgten Steinschlag stillgelegt wurde.[31] 2020 wurde das „beschädigt[e] und sanierungsbedürftig[e]“[32] Kraftwerk verkauft.[33]

Kolbnitz Trinkwasser

Kraftwerk Kolbnitz Trinkwasser, im Hintergrund die Druckrohrleitungen der Reißeck-Speicher

Das Laufkraftwerk Kolbnitz Trinkwasser wurde durch die Verbund AG gebaut, als für Kolbnitz eine Trinkwasserleitung errichtet wurde, welche die bisherige Versorgung mit Bachwasser ablöste und ging 2005 in Betrieb. Das Wasser wird aus vier Quellen auf einer Höhe von 1.288,60 Metern zum Trinkwasserkraftwerk auf 819,00 Metern geleitet, dort erzeugt eine horizontalachsige Peltonturbine mit einer Leistung von 30 kW durchschnittlich 252 MWh elektrische Energie pro Jahr. Anschließend durchläuft das Wasser eine Entsäuerungsanlage und wird im Hochbehälter Zandlach gesammelt. Die Kraftstation liegt weniger als vierzig Meter von den Reißeck-Druckrohrleitungen entfernt, nutzt Stollen der anderen Kraftwerke und wird aus der Zentralwarte Malta-Hauptstufe überwacht.[34]

Tabellarische Übersicht

Stauseen

Namen Lage Seentyp System Nutzinhalt Stauziel[35] Absenkziel[35]
Großer Mühldorfer See 46° 55′ 3,3″ N, 13° 22′ 31,5″ O Karsee
vergrößert durch Staumauer		 Reißeck-Jahresspeicher,
Reißeck II		 7,8 Mio. m³ 2.319 m ü. A. 2.255 m ü. A.
Hochalmsee 46° 56′ 58,1″ N, 13° 20′ 20,6″ O Karsee
vergrößert durch Staumauer und -damm		 Reißeck-Jahresspeicher 4,1 Mio. m³ 2.379 m ü. A. 2.330 m ü. A.
Kleiner Mühldorfer See 46° 55′ 26,2″ N, 13° 22′ 3,6″ O Karsee
vergrößert durch Staumauer		 Reißeck-Jahresspeicher 2,8 Mio. m³ 2.379 m ü. A. 2.335 m ü. A.
Radlsee 46° 56′ 23,3″ N, 13° 22′ 19,4″ O Karsee
vergrößert durch Staudamm		 Reißeck-Jahresspeicher 2,5 Mio. m³ 2.399 m ü. A. 2.354 m ü. A.
Kesselesee 46° 56′ 25,4″ N, 13° 21′ 10″ O Karsee
ohne Staumauer		 Reißeck-Jahresspeicher << 1 Mio. m³ 2.396,40 m ü. A.[36]
Quarzsee Karsee
ohne Staumauer		 Reißeck-Jahresspeicher << 1 Mio. m³ 2.384 m ü. A.[36]
Speicher Galgenbichl 47° 4′ 14,9″ N, 13° 20′ 52,4″ O Stausee Malta-Hauptstufe,
Reißeck II		 4,4 Mio. m³ 1.707 m ü. A. 1.680 m ü. A.[36]
Speicher Gößkar 46° 58′ 58,4″ N, 13° 19′ 42,5″ O Stausee Malta-Hauptstufe,
Reißeck II		 1,8 Mio. m³ 1.707 m ü. A. 1.680 m ü. A.[36]
Speicher Gondelwiese 46° 52′ 52,2″ N, 13° 20′ 13,8″ O Beton-Speicherbecken Reißeck-Tagesspeicher 0,04 Mio. m³ 1.288,5 m ü. A. 1.280,5 m ü. A.
Speicher Roßwiese 46° 51′ 37,3″ N, 13° 18′ 19,1″ O Speicherbecken
mit Erddamm und Asphaltbetondichtung		 Kreuzeck-Tagesspeicher 0,2 Mio. m³ 1.194 m ü. A. 1.180 m ü. A.

Maschinentechnische Anlagen

Namen Lage Anlagentyp Regelarbeits-
vermögen		 Leistung Maschinensätze Mittlere Rohfallhöhe Ausbauwasser-
menge		 Inbetriebnahme
Jahresspeicher Reißeck
(Krafthaus Kolbnitz)		 46° 52′ 19,9″ N, 13° 18′ 43,7″ O Speicherkraftwerk 55,334 GWh 67,5 MW 3 horizontalachsige Peltonturbinen 1.772,5 m[A 1] 4,5 m³/s 1957
Tagesspeicher Reißeck
(Krafthaus Kolbnitz)		 46° 52′ 19,9″ N, 13° 18′ 43,7″ O Speicherkraftwerk 53,716 GWh 23,2 MW 2 horizontalachsige Peltonturbinen 678,5 m 5 m³/s 1950
Tagesspeicher Kreuzeck
(Krafthaus Kolbnitz)		 46° 52′ 19,9″ N, 13° 18′ 43,7″ O Speicherkraftwerk 154,531 GWh 45 MW 2 horizontalachsige Peltonturbinen 587,5 m 9 m³/s 1958
Reißeck II 46° 53′ 35,9″ N, 13° 20′ 35,4″ O Pumpspeicherwerk 430 MW 2 vertikalachsige Francis-Pumpturbinen 595 m[35] 80 m³/s Turbinenbetrieb
70 m³/s Pumpbetrieb		 2016
Reißeck II plus 46° 55′ 11,1″ N, 13° 22′ 5,1″ O[37] Pumpspeicherwerk 45 MW 2 Pumpturbinen ca. 80 m ca. 50 m³/s 2023 geplant
Kleinkraftwerk Niklai 46° 49′ 24,8″ N, 13° 17′ 45″ O Laufwasserkraftwerk 7 GWh 1,635 MW 2 horizontalachsige Francisturbinen 56,9 m[35] max. 6 m³/s[A 5] 1960
Kleinkraftwerk Mühldorf 46° 51′ 37,4″ N, 13° 20′ 55,1″ O Laufwasserkraftwerk 1,9 GWh 0,9 MW 2 horizontalachsige Francisturbinen ca. 80 m[A 4] 1925
Kleinkraftwerk Steinfeld 46° 45′ 48″ N, 13° 14′ 54,7″ O[A 6] Laufwasserkraftwerk 0,493 GWh 0,132 MW 1 horizontalachsige Francisturbine 1936
Kleinkraftwerk Kolbnitz Trinkwasser 46° 52′ 55,4″ N, 13° 19′ 2,9″ O Laufwasserkraftwerk, Trinkwasserkraftwerk 0,252 GWh 0,03 MW 1 horizontalachsige Peltonturbine max. 469,6 m[38] 2005
Pumpstation Hattelberg 46° 53′ 11,7″ N, 13° 19′ 7,3″ O Pumpwerk 18,6 MW 3 horizontalachsige, achtstufige Hochdruck-Speicherpumpen [A 3] 1,35 m³/s 1957[2]
