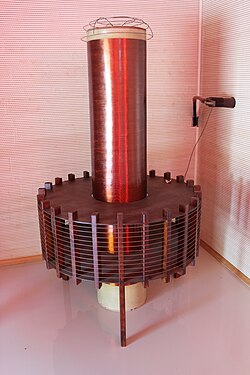

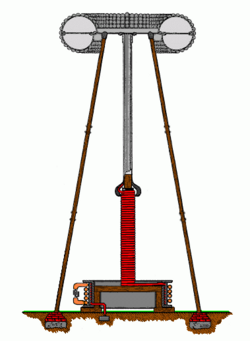

Impuls-Teslatransformator

Der Primärkreis besteht aus einem Schalter (bei der so genannten SGTC (Spark Gap Tesla Coil) einer Funkenstrecke (Spark Gap), dargestellt durch Pfeile im Schaltbild), einem Kondensator von etwa 5 nF bis mehreren 100 nF und einer kurzen Spule mit etwa 5…15 Windungen und großem Durchmesser. Diese Spule hat oft Anzapfungen, sodass die Induktivität und damit die Resonanzfrequenz angepasst werden kann. Der Kondensator wird durch eine kurzschlussfeste Spannungsquelle (Wechselspannungssymbol links im Bild) auf mindestens 5 kV aufgeladen, bis der Schalter schließt bzw. die Funkenstrecke zündet. In diesem Moment entstehen im nun geschlossenen Primär-Schwingkreis gedämpfte elektrische Hochfrequenzschwingungen sehr hoher Momentanleistung bis in den Megawattbereich.

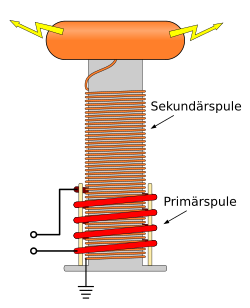

Diese Schwingungen werden induktiv an den Tesla-Turm übertragen, der eine lange Zylinderspule mit einigen hundert Windungen ist. Diese Spule bildet durch ihre Eigenkapazität zwischen oberem und unterem Ende beziehungsweise Erde einen Schwingkreis mit gleicher Resonanzfrequenz wie der Primärkreis.

Idealerweise verlischt die Funkenstrecke der primären Erregung nach einigen Mikrosekunden, sobald alle Energie des Kondensators auf die Sekundärspule übertragen wurde. Ist nämlich beim Nachladen des Kondensators durch eine kräftige Speisespannungsquelle noch eine Restionisierung der Funkenstrecke vorhanden, kann ein Lichtbogen stehenbleiben, der die Speisung überlastet. Das schnelle Verlöschen lässt sich durch eine Löschfunkenstrecke (siehe auch Löschfunkensender) sicherstellen, bei der der Funke in Teilstrecken von etwa 0,2 mm aufgeteilt ist. Durch massive, zueinander plane Metallteile lässt sich das Plasma des Funkens ausreichend schnell kühlen, sodass es nicht neu zündet, wenn die Spannung wieder ansteigt. Weiterhin wird dadurch der Verschleiß auf eine große Fläche verteilt. Auch Konstruktionen mit sich drehenden Sektorscheiben sind bekannt, wodurch die Zündung periodisch mit der Drehzahl erfolgt (rotierende Funkenstrecke).

Kondensator und Funkenstrecke können, wie im 2. Schaltbild zu sehen, auch vertauscht sein, sodass statt der Funkenstrecke der Kondensator parallel zur Spannungsquelle liegt.

Die Spannungsversorgung des Primärschwingkreises muss bei der Aufladung des Kondensators einen kurzzeitigen Kurzschluss aushalten. Oft wird sie mit einem am Stromnetz betriebenen 50-Hz-Transformator (Netztransformator) realisiert, der zunächst eine Spannung zwischen 5 und 30 kV erzeugt. Geeignet sind z. B. die kurzschlussfesten Zündtransformatoren von Ölbrennern. Hochfrequenz-Drosseln zwischen dem Netztrafo und der Funkenstrecke können hochfrequente Netzstörungen etwas verringern.

Statt der Funkenstrecke werden auch Thyratrons, IGBTs (Insulated Gate Bipolar Transistor) oder Thyristoren verwendet. Diese Bauteile müssen die hohen Ströme von oft mehreren kA schalten und sind daher kostspielig. Eine solche Lösung arbeitet jedoch reproduzierbar, leise und verschleißfrei. Durch die Möglichkeit der elektronischen Steuerung kann man die Schaltvorgänge exakt bestimmen.

Träger-Teslatransformator

Die Spule von Träger-Teslatransformatoren ist ebenso aufgebaut wie die von Impuls-Teslatransformatoren. Zur Speisung dient jedoch keine Kondensatorentladung, sondern ein kontinuierlich arbeitender Hochfrequenzgenerator, der mit Transistoren (Abk. SSTC von engl. solid state tesla coil) oder Elektronenröhren (Abk. VTTC von engl. vacuum tube Tesla coil) arbeitet. Er muss auf die Eigenresonanz der Hochspannungsspule abgestimmt sein oder sein Rückkopplungssignal muss aus dieser gewonnen werden. Dafür besitzt der Transformatoraufbau manchmal eine weitere (Hilfs-)Wicklung.

Bei der sogenannten DRSSTC (Abk. DRSSTC von engl. dual resonant solid state Tesla coil) ist der Primärkreis ein Reihenschwingkreis, der effektiv mit einer Rechteckschwingung gespeist wird. Dadurch wird bereits primärseitig eine Resonanzüberhöhung wirksam.

Mit kontinuierlich arbeitenden Geräten lassen sich meist weniger lange Büschelentladungen erzeugen als mit Impuls-Teslatransformatoren – der Leistungsbedarf zur Ionisierung und Erzeugung der Entladungen steigt mit der Spannung erheblich an und lässt sich leichter im Impulsbetrieb aus einem Kondensator bereitstellen.

Bei wechselnden Resonanzbedingungen besteht das Risiko einer Fehlanpassung des Generators und damit die Gefahr seiner Überlastung. Eine Überlastung wird von Elektronenröhren besser ertragen als von Transistoren.

Beide vorgenannten Erkenntnisse führten zu Träger-Teslatransformatoren, bei denen der Generator im Impulsbetrieb höhere Leistungen erzeugt. Oft wird dazu jede zweite Halbwelle der Netzspannung genutzt, sodass die Geräte mit 50 Hz pulsen.

Technische Bedeutung

Der Aufbau des Tesla-Transformators ähnelt stark dem Konzept von frühen Funkanlagen nach Marconi und anderen, insbesondere dem Knallfunkensender und dem Löschfunkensender, die aufgrund ihrer großen Bandbreite in den 1920er Jahren verboten wurden. Teslatransformatoren führen durch die Funkenentladungen und die resonante Grundwelle im Langwellenbereich zu Störungen des Funkempfanges, die kurze Funkendauer führt zu Knackgeräuschen in einem weiten Bereich bis zu Dezimeterwellen.

Nutzbringende Anwendungen der Teslatransformatoren der oben beschriebenen Form gibt es aktuell kaum. Im Wesentlichen handelt es sich um einen eindrucksvollen, lehrreichen Apparat aus der Pionierzeit der Elektrotechnik.

An nicht-leitenden Vakuumbehältnissen (z. B. Glas) lassen sich Lecks finden, weil dort die Luft zu leuchten beginnt, wenn das weitgehend evakuierte Innere mit hochfrequenter Hochspannung erregt wird.

Das von Tesla propagierte Prinzip der drahtlosen Übertragung von Energie wird zur Übertragung sehr kleiner Leistungen im Bereich von Mikrowatt bis zu einigen Milliwatt zwar angewendet, erfordert aber keine Hochspannung. So gibt es RFID-Chips und Sensoren, die sich aus einem hochfrequenten elektromagnetischen Feld speisen. Das Feld wird durch Ringspulen erzeugt, die an die Sensoren angenähert werden und zugleich dem Empfang der Signale der Sensoren dienen. Es gibt auch Versuche, in einem ganzen Raum ein entsprechend hohes Feld zu erzeugen, um darin befindliche Sensoren geringer Leistung zu speisen^[2].

Ein ähnliches Funktionsprinzip wie das des Tesla-Transformators ist bei Resonanzwandlern gegeben, welche neben anderen Schaltungsteilen auch aus einem Resonanztransformator bestehen. Resonanzwandler werden unter anderem zur Stromversorgung von Leuchtröhren eingesetzt und dienen zur Erzeugung von elektrischen Spannungen im Bereich einiger 100 V zum Betrieb von Kaltkathodenröhren. Auch manche elektronischen Vorschaltgeräte für Leuchtstofflampen basieren auf dem Prinzip von Resonanzwandlern, da sich dabei mit verhältnismäßig geringem Aufwand hohe elektrische Spannungen erzeugen lassen.

Weitere derartige Anwendungen sind elektronische Zündtransformatoren für Bogenlampen, Öl- und Gasbrenner und Lichtbogen-Spleißgeräte und Lichtbogen- und Plasmaschweißgeräte.

In einigen Bauformen von Plasmahochtönern werden Tesla-Transformatoren zum Erzeugen der Hochspannung eingesetzt.

Experimente

Mit Teslatransformatoren können in Schauexperimenten eindrucksvoll eine Reihe physikalischer Zusammenhänge demonstriert werden. Sie werden in der Lehre und in Shows eingesetzt.

Da Teslatransformatoren nicht wie übliche Prüftransformatoren gekapselt und ohne Transformatorenöl ausgeführt werden und nur durch die umgebende Luft isoliert sind, kommt es durch die hohen elektrischen Randfeldstärken an exponierten Stellen zu Koronaentladungen (Büschelentladungen oder streamern). Dort wird Luft ionisiert und gelangt in den Plasmazustand. Es entstehen freie Radikale, Ozon und in der Folge Stickoxide. Durch die thermische Ausdehnung entstehen charakteristische Geräusche. Die hohe Temperatur der streamer reicht aus, um brennbare Gegenstände zu entzünden.

Nähert man sich mit einer Leuchtstofflampe oder anderen Gasentladungslampen den Hochspannungsteilen, leuchten die Gasentladungslampen, ohne elektrisch angeschlossen zu sein. Dies ist eine Folge des Verschiebungsstromes. Ein ähnlicher Effekt tritt auch unter Freileitungen auf, welche mit Höchstspannung betrieben werden, und besonders in Dunkelheit beobachtet werden kann. Nikola Tesla benutzte diesen Effekt, welcher vor allem bei Laien erstaunte Reaktionen hervorruft, in seinen Schauvorführungen wie den Columbia Lecture in New York im Mai 1891. Er benutzte damals Geißlerröhren.

Plasmaentladungen ähnlich wie in einer Plasmalampe entstehen auch im Füllgas großer Glühlampen, deren Stromanschluss man dafür der Spitze des Teslatrafos so weit nähert, dass Funken überspringen. Man kann sie dabei meist gefahrlos am Glaskolben anfassen, wenn man einen genügenden Abstand zu den Anschlüssen einhält und die verwendete Anlage eine nicht zu große elektrische Leistung besitzt. Oft fluoreszieren Bestandteile des Glaskolbens, angeregt durch die Ultraviolett-Strahlung des Plasmas.

Hochfrequente Ströme (unter anderem die eines Teslatrafos) können bis zu einem gewissen Grad schmerzfrei durch den menschlichen Körper fließen, da die Schmerzreaktion auf Ionenleitung beruht und diese dem Wechselfeld nicht ausreichend schnell folgen kann. Stromfluss durch den Körper findet bereits ohne elektrischen Kontakt statt, denn ein neben der Anlage auf der Erde stehender Mensch hat gegenüber dieser eine elektrische Kapazität von einigen 10 pF, die durch die Wechselspannung des Teslatrafos ständig umgeladen wird. Die ohne thermische Schädigung erträgliche Stromstärke kann eine zwischen Körper und Tesla-Transformator geschaltete 100-mA-Glühlampe zum Leuchten bringen. Die Kontaktierung zur Haut muss bei solchen Experimenten großflächig sein, ansonsten können schmerzhafte punktuelle Verbrennungen entstehen. Der Mensch darf allerdings niemals eine direkte Verbindung zwischen der Erde und dem Topload, oder zwischen den Klemmen bei einem bipolaren Teslatrafo, darstellen, weil der Teslatrafo so verstimmt wird, dass die Resonanzfrequenz zu niedrig werden kann. Außerdem kann eine Verbindung zum Netzteil entstehen und somit würden 50-Hz-Ströme durch den Körper fließen. Daher werden solche Experimente meistens nur im Feld des Tesla-Transformators mit galvanischer Trennung (siehe Kapazitive Kopplung) durchgeführt.

Die Koronaentladung an Spitzen erzeugt einen Ionenwind.

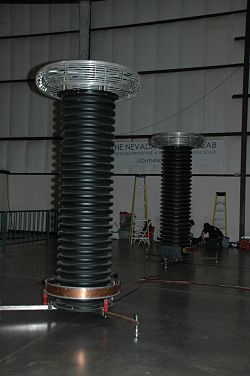

Bekannte Tesla-Anlagen

Electrum, die größte noch in Betrieb stehende Anlage, steht in Auckland, Neuseeland. Sie hat eine Leistung von 130 kW und eine Höhe von ca. 12 m. Unter voller Leistung entstehen Blitze mit einer Länge von 15 m. Electrum steht auf Privatgrund und kann daher nicht mehr besichtigt werden.

Der größte konische Tesla-Transformator der Welt ist im Mid America Science Museum in Hot Springs, Arkansas zu besichtigen. Diese Trafo-Anordnung kann Spannungen bis zu 1,5 MV erzeugen.

Von August bis November 2007 wurde ein etwa 4 m hoher Tesla-Transformator von EnBW (EnergyTower) im Science Center phæno in Wolfsburg gezeigt. Dieser in Europa größte Tesla-Transformator erzeugt über 5 m lange Blitzkaskaden (notariell beglaubigt am 17. August 2007).

Tesla-Anlagen befinden sich auch im Technorama in Winterthur (Schweiz), in Wien (Technisches Museum, Hochspannungslabor), an der TU Graz in der Nikola-Tesla-Halle und in vielen anderen technischen Museen oder science center genannten Experimental-Ausstellungen.

Es gibt etliche Teslatrafoprojekte von Hobbyenthusiasten (engl. tesla coiler) und auch kommerzielle öffentliche Schaustellungen, die Teslatransformatoren einsetzen.
