BHStB IIIa5

Die Reihe IIIa5 war eine Stütztender-Verbundlokomotive mit drei Kuppelachsen und Klose-Lenkwerk in Bosnischer Spurweite der Bosnisch-Herzegowinischen Staatsbahnen (BHStB).

BHStB/BHLB/SHS IIIa5
JDŽ/JŽ 185
BHStB IIIa5 der ersten Serie im Jahr 1965 als JŽ 185-025 in Čapljina
BHStB IIIa5 der ersten Serie im Jahr 1965 als 185-025 in Čapljina
BHStB IIIa5 der ersten Serie im Jahr 1965 als 185-025 in Čapljina
Anzahl: 45
Hersteller: Krauss, Weitzer
Baujahr(e): 1900–1901
Bauart: C2't
Spurweite: 760 mm (Bosnische Spur)
Länge über Kupplung: 11,53 m
Dienstmasse: 35,5 t
Reibungsmasse: 19,5 t
Höchstgeschwindigkeit: 40 km/h
Treibraddurchmesser: 900 mm
Laufraddurchmesser: 650 mm
Zylinderdurchmesser: 310/470 mm
Kolbenhub: 450 mm
Kesselüberdruck: 13 atü
Rostfläche: 0,94 m²
Verdampfungsheizfläche: 58,4 m²
Tender: Stütztender
Wasservorrat: 6,0 m³
Brennstoffvorrat: 2,4 t

Geschichte

Typenskizze
BHStB/BHLB/SHS IIIa5
JDŽ/JŽ 186
JŽ 186-007 der zweiten Serie 1965 in Dubrovnik.
JŽ 186-007 der zweiten Serie 1965 in Dubrovnik.
JŽ 186-007 der zweiten Serie 1965 in Dubrovnik.
Anzahl: 11
Hersteller: Krauss, MÁVAG
Baujahr(e): 1900–1901
Bauart: C2't
Spurweite: 760 mm (Bosnische Spur)
Länge über Kupplung: 12,64 m
Dienstmasse: 41 t
Reibungsmasse: 24 t
Höchstgeschwindigkeit: 40 km/h
Treibraddurchmesser: 900 mm
Laufraddurchmesser: 650 mm
Zylinderdurchmesser: 340/520 mm
Kolbenhub: 450 mm
Kesselüberdruck: 13 atü
Rostfläche: 1,33 m²
Verdampfungsheizfläche: 83,86 m²
Tender: Stütztender
Wasservorrat: 6,4 m³
Brennstoffvorrat: 2,4 t

Für die Erschließung der ab 1878 von Österreich besetzten Gebiete Bosniens und der Herzegowina wurden Schmalspurbahnen mit der sogenannten Bosnischen Spurweite gebaut. Auf diesen Strecken mit starken Steigungen und engen Kurven kamen kurvenbewegliche Lokomotiven mit Klose-Lenkachsen zum Einsatz. Die ersten dieser Lokomotiven wurden als Reihe IIIa4 bezeichnet und waren Zwillingslokomotiven mit einfacher Ausnutzung der Dampfdehnung. Zur Verbesserung der Leistungsfähigkeit entschlossen sich die BHStB zur Beschaffung von Verbundlokomotiven.

1900 und 1901 wurden 45 Stück an die Bosnisch-Herzegowinischen Staatsbahnen geliefert, die später bei den Jugoslawischen Staatsbahnen (JDŽ) als Baureihe JDŽ 185 bezeichnet wurden. Ab 1901 wurden eine zweite Serie von elf gleichartigen, aber verstärkten III5a beschafft, die spätere JDŽ-Baureihe 186.

Wegen der gemeinsamen Verwaltung durch die österreichische und die ungarische Reichshälfte von Bosnien-Herzegowina wurde ein Teil der ersten Serie durch Weitzer János in Arad und ein Teil der zweiten Serie durch die Budapester Maschinenfabrik (MÁVAG) geliefert. Die anderen Maschinen stammen aus dem Werk Linz von Krauss.

Mit der Reihe IIIa5 waren die Lieferungen von Klose-Lokomotiven abgeschlossen. Insgesamt beschafften die Eisenbahnen in Bosnien-Herzegowina 99 Stück, eine einmalig hohe Zahl. Ihre lange Einsatzdauer belegt, dass sich die Klose-Lokomotiven im harten Betrieb gut bewährten.

Konstruktive Merkmale

Die Lokomotiven der Reihe IIIa5 waren ähnlich wie ihre Vorgängerinnen IIIa4 gebaut. Sie waren aber mit Zweizylinder-Verbundtriebwerk, vertikalen Schieberkästen und Allan-Steuerung ausgerüstet. Der zweiachsige Krauss-Stütztender ermöglichte bedeutend größere Wasser- und Kohlebehälter, die beide auf ihm Platz fanden. Der hohe Schornstein und der markante Auspuffklang des Verbundtriebwerks verhalf der Reihe IIIa5 zum Übernamen Top (Kanone).

Bezeichnung und Nummerierung

Erste Serie (JDŽ 185)

Baujahr Hersteller BHStB-Nummer
BHLB[1]-Nr. ab 1908
SHS-Nr. ab 1918
JDŽ-Nummer
ab 1933
1900 Krauss Linz III5a 301  302 185-001  002
III5a 303
III5a 304  305 185-004  005
1900 Weitzer III5a 306  308 185-006  008
1900 Krauss Linz III5a 309  311 185-009  011
1900 Weitzer III5a 312  321 185-012  021
III5a 322  323
III5a 324  325 185-024  025
1901 Krauss Linz III5a 326  335 185-026  035
1901 Weitzer III5a 336  341 185-036  041
III5a 342  343 185-022  023
III5a 344
III5a 345 185-003

Zweite Serie (JDŽ 186)

Baujahr Hersteller BHStB-Nummer
BHLB[1]-Nr. ab 1908
SHS-Nr. ab 1918
JDŽ-Nummer Bemerkungen
1901 Krauss Linz III5a 801 186-001 Verbleib: FS
III5a 802 186-002
III5a 803 186-003 Verbleib: HDŽ[2], JDŽ; ausrangiert 1949
III5a 804  806 186-004  806
1902 Krauss Linz III5a 807 186-007
1904 MÁVAG III5a 808 186-008 Verbleib: HDŽ, JDŽ; ausrangiert 1949
III5a 809 186-009 Verbleib: HDŽ, JDŽ
III5a 810 186-010 Verbleib: HDŽ, JDŽ; ausrangiert 1949
III5a 811 186-011

Quellen

  • Raimar Lehmann: Dampflok-Sonderbauarten. Springer, Basel, ISBN 978-3-0348-6757-3.
  • Johann Rihosek: Die Lokomotiven der Bosnisch-Herzegowinischen Landesbahnen. Reprint 2006, Wien.
  • Werner Schiendl, Franz Gemeinböck: Die Eisenbahnen in Bosnien und der Herzegowina 1918 – 2016. Edition Bahn im Film, Wien 2017, ISBN 978-3-9503096-7-6, S. 64
  • Josef Pospichal: Lokstatistik. JDŽ 185. Abgerufen am 1. Februar 2016.
  • Josef Pospichal: Lokstatistik. JDŽ 186. Abgerufen am 1. Februar 2016.
  • Ferenc Válóczy: Narrow Gauge in Bosnia. BHLB - Bosnisch-Herzegowinische Landesbahnen. Abgerufen am 1. Februar 2016 (englisch).

Anmerkungen

  1. 1 2 Bosnisch-Herzegowinische Landesbahnen
  2. Hrvatske državne železnice, Kroatische Staatsbahnen, 1941–1945

License Information of Images on page#

Image DescriptionCreditArtistLicense NameFile
BHStB IIIa5 (JDŽ_186): Typenskizze www.zeleznice.in.rs Autor/-in unbekannt Unknown author
Public domain
Datei:BHStB IIIa5 - JDŽ 185 Typenskizze.jpg

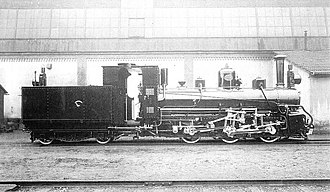

BHStB IIIa5 301 Werkfoto www.zeleznice.in.rs Autor/-in unbekannt Unknown author
Public domain
Datei:BHStB IIIa5 301 Werkfoto.jpg
Logo des Bahnportals Datei:Bahnlogo24-250.gif WHell, vektorisiert von Chris828
Public domain
Datei:Bahnlogo.svg
The Wikimedia Commons logo, SVG version. Original created by Reidab ( PNG version ) SVG version was created by Grunt and cleaned up by 3247 . Re-creation with SVG geometry features by Pumbaa , using a proper partial circle and SVG geometry features. (Former versions used to be slightly warped.) Reidab , Grunt , 3247 , Pumbaa
CC BY-SA 3.0
Datei:Commons-logo.svg
Klose narrow gauge locomotive 185-007 at Dubrovnik. Radial gear working Eigenes Werk Dr. E. Scherer
CC BY 2.5
Datei:Klose BR186 8 1965.jpg
JDŽ 185-019 www.zeleznice.in.rs Autor/-in unbekannt Unknown author
Public domain
Datei:Lokomotive JDZ 185-019.jpg

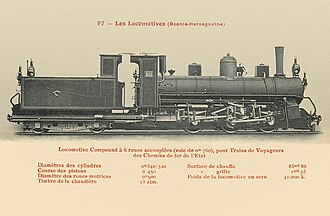

This locomotive with No. 4651 was manufactured by Lokomotivfabrik KRAUSS & CO in 1901.According to Pospichal's locomotive statistics this locomotive KrLi 4651/01 was BHStB 802, and later JDŽ 186-002. Old postcard Collection F. Fleury
