Der Schleifring ist eine Baugruppe der Elektromechanik und bildet zusammen mit der sogenannten Bürste einen Gleitkontakt. Er ermöglicht eine elektrische Leistungs- oder Signalübertragung zwischen gegeneinander rotierenden Bauteilen.

Allgemeines

Zu den wichtigsten Werkstoffen, die bei Schleifringen verwendet werden, zählen Messing, Bronze, Edelstahl, Edelmetalle und Kohle, auch Sintermaterialien sind möglich. Während die metallischen Schleifringe in erster Linie zur Hochstromübertragung geeignet sind, bieten Schleifringe auf Kohlenstoffbasis Vorteile bei der Übertragung kleiner elektrischer Leistungen. Sie sind verschleißärmer und widerstandsfähiger. Neben den allgemeinen Anforderungen wie Verschleißarmut und Kontaktgüte spielen die konkreten Einsatzbedingungen und geforderten Übertragungsleistungen für die Auslegung eine große Rolle.

Anwendungen

Energietechnik

Schleifringe werden im Bereich der elektrischen Energietechnik in vielen rotierenden elektrischen Maschinen wie dem Schleifringläufermotor oder bei fremderregten Synchrongeneratoren eingesetzt. Das Spektrum reicht bis zu elektrischen Strömen von einigen kA, dabei werden mehrere Bürsten zur Steigerung der Stromtragfähigkeit parallel geschaltet. Im Bereich der Elektroinstallation werden Schleifringe in Kabeltrommeln verwendet, die unter der Bezeichnung "Stromschnellangriff" in Fahrzeugen der Feuerwehren verbaut sind.^[1]

In der Galvanotechnik werden beim Verchromen oder Verzinken von Oberflächen Schleifkontakte bei Strömen bis zu 20 kA eingesetzt. Bei diesen hohen Übertragungsleistungen herrschen extreme Bedingungen: Die Bäder sind stark sauer oder basisch und die Reaktionen finden bei erhöhten Temperaturen statt.

Bei Windkraftanlagen dienen Schleifringe, abseits der rotierenden elektrischen Maschine, unter anderem auch dem Blitzschutz. Dabei werden die rotierenden Teile über Schleifringe elektrisch mit der fest stehenden Erdungsanlage verbunden. Ohne Schleifringe käme es bei einem Blitzeinschlag in die exponierten Rotorblätter zu einem Überschlag bzw. Lichtbogen im Bereich der mechanischen Lager. Die Folge wäre ein Lagerschaden durch unerwünschte Schweißverbindungen in zueinander bewegten Maschinenelementen.^[2]

Schleifringe finden auch im Bereich der Raumfahrt Anwendung, beispielsweise bei Stellantrieben für Solarzellenausleger. Des Weiteren findet man Schleifringe in elektromagnetischen Kupplungen. Diese versorgen die Spule mit Strom und ermöglichen so das Schalten.

Signalübertragung

Bei Signalübertragung kommen häufiger komplexe Schleifringsysteme mit einer hohen Polzahl zu Anwendung. Diese Systeme werden auch als „Schleifringübertrager“ oder „Schleifringkörper“ bezeichnet.

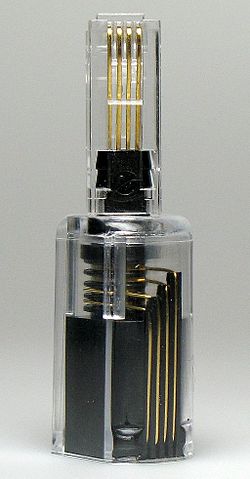

Schleifringsysteme dienen zur Signal- und Energieübertragung in Radaranlagen mit rotierenden Antennen oder im Bereich der Medizintechnik bei Geräten wie der Computertomographie. Komfortanwendungen sind unter anderem „Telefonkabelentwirrer“, die als zusätzliches Verbindungsstück zwischen Telefonhörer und der Wendel-Telefonschnur an der RJ-Steckverbindung bei Festnetztelefonen angebracht werden. Damit wird verhindert, dass sich das herkömmliche spiralförmige Telefonkabel zum Telefonhörer bei wiederholter Benutzung des Hörers unerwünscht verknotet bzw. verdreht.

Alternativen

Alle Schleifringsysteme haben das Problem der dauerhaft zuverlässigen elektrischen Kontaktgabe, da es bei allen Schleifkontakten durch einen prinzipbedingten Abrieb zum Verschleiß kommt.

Alternativen, die den Verschleiß nahezu vermeiden, sind u. a. der Rotationstransformator, eine spezielle Bauform eines Transformators. Diese können kontaktlos zur Signalübertragung, wie beispielsweise bei der rotierenden Kopftrommel von Videorekordern, dienen. Oder in geringem Umfang auch zur Energieübertragung, sind dabei aber im Gegensatz zu Schleifkontakten auf Wechselspannung limitiert. Außerdem ist die magnetische Kupplung bei dem Rotationstransformator durch den zwangsweise vorhandenen Spalt im magnetischen Kreis zwischen rotierenden und feststehenden Teil verschlechtert.

Zur Signalübertragung können ebenso drahtlose Systeme verwendet werden, beispielsweise per Funk oder auch per Infrarot.

Literatur

• A. Senner: Fachkunde Elektrotechnik. 4. Auflage. Europa-Lehrmittel, 1965.
• Gregor D. Häberle, Heinz O. Häberle: Transformatoren und Elektrische Maschinen in Anlagen der Energietechnik. 2. Auflage. Europa-Lehrmittel, 1990, ISBN 3-8085-5002-3.
