Schwingung

Als Schwingungen oder Oszillationen (lateinisch oscillare ‚schaukeln‘) werden wiederholte zeitliche Schwankungen von Zustandsgrößen eines Systems bezeichnet.^[1][2] Unter Schwankung ist dabei die Abweichung von einem Mittelwert zu verstehen. Schwingungen können in allen rückgekoppelten Systemen auftreten.^[3] Beispiele für Schwingungen sind in der Mechanik, in der Elektrotechnik, der Biologie, in der Wirtschaft und in vielen anderen Bereichen anzutreffen.

Man unterscheidet:

• periodische^[4] und nichtperiodische (quasiperiodische oder chaotische^[5][6]) Schwingungen
• ungedämpfte, gedämpfte und aperiodische Schwingungen
• freie, erzwungene (fremderregte), selbsterregte und parametererregte Schwingungen
• lineare und nichtlineare Schwingungen
• Schwingungen mit einem Freiheitsgrad, mit mehreren Freiheitsgraden und mit unendlich vielen Freiheitsgraden (Schwingungen eines Kontinuums)
• kontinuierliche Schwingungen und Oszillation zwischen diskreten Zuständen

Alle diese Eigenschaften können kombiniert sein.

Als Vibration werden periodische, mit Verformung verbundene mechanische Schwingungen eines Körpers bezeichnet. Eine Schwingung, die zur Informationsübermittlung dient, nennt man manchmal Signal, zum Beispiel elektrisches Signal. Die räumliche Ausbreitung einer Störung oder Schwingung ist eine Welle.

Harmonische Schwingungen

Darstellung einer harmonischen Schwingung.

Als harmonisch wird eine Schwingung bezeichnet, deren Verlauf durch eine Sinusfunktion beschrieben werden kann.

Die Grafik zeigt eine harmonische Schwingung mit der Auslenkung ${\displaystyle y(t)}$, der Amplitude ${\displaystyle y_{0}}$ und der Periodendauer ${\displaystyle T}$.

Die Auslenkung ${\displaystyle y(t)}$ zu einem Zeitpunkt ${\displaystyle t}$ gibt den momentanen, die Amplitude den maximal möglichen Wert der Größe ${\displaystyle y}$ an. Die Periodendauer oder die Schwingungsdauer ist die Zeit, die verstreicht, während ein schwingungsfähiges System genau eine Schwingungsperiode durchläuft, d. h. nach der es sich wieder im selben Schwingungszustand befindet. Der Kehrwert der Periodendauer T ist die Frequenz f, also: ${\displaystyle f={1 \over T}\quad }$.
Statt f wird auch der griechische Buchstabe ${\displaystyle \nu }$ (Ny) verwendet. Die Einheit der Frequenz ist Hertz (1 Hz = 1 s⁻¹).

Eine ungedämpfte Schwingung ist harmonisch, wenn die Rückstellgröße (die rückstellende Kraft) proportional zur Auslenkung beispielsweise eines Federpendels ist. Hierbei spricht man auch von einem harmonischen Oszillator oder einem linearen System, da die rückstellende Kraft sich linear mit der Auslenkung ändert: Verdoppelt sich diese, verdoppelt sich auch die rückstellende Kraft.

Eine solche Schwingung lässt sich beschreiben durch

${\displaystyle y(t)=y_{0}\cdot \sin(2\pi ft+\varphi _{0})\,}$

mit

${\displaystyle y_{0}}$  = Amplitude und

${\displaystyle \varphi _{0}}$  = Nullphasenwinkel der Schwingung.

Das ${\displaystyle 2\pi }$-fache der Frequenz, ${\displaystyle \omega =2\pi \cdot f}$, ist die Kreisfrequenz der Schwingung. Durch Verwendung der Kreisfrequenz ergibt sich eine kompaktere Schreibweise:

${\displaystyle y(t)=y_{0}\cdot \sin(\omega \,t+\varphi _{0})\,.}$

Linear gedämpfte Schwingung

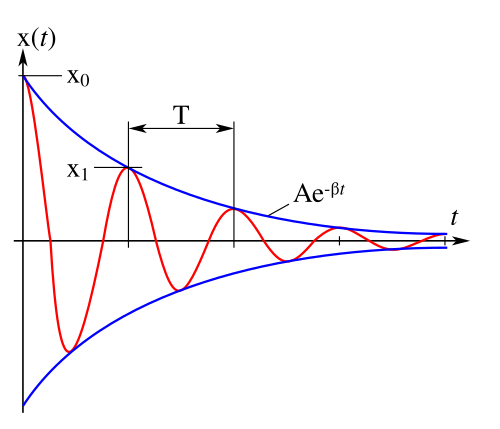

Darstellung des zeitlichen Verlaufs der Größe ${\displaystyle x(t)}$
bei einer freien gedämpften Schwingung.

Makroskopische physikalische Systeme sind immer gedämpft. Da sie beispielsweise durch Reibung Energie an die Umgebung abgeben, nimmt die Amplitude ihrer Schwingung im Laufe der Zeit ab. Überlässt man ein solches System sich selbst (freie Schwingung), so führt dieses letztendlich zum „Stillstand“, wie aus dem zweiten Hauptsatz der Thermodynamik hervorgeht. Perpetua mobilia sind also (siehe Energieerhaltungssatz) nicht möglich.

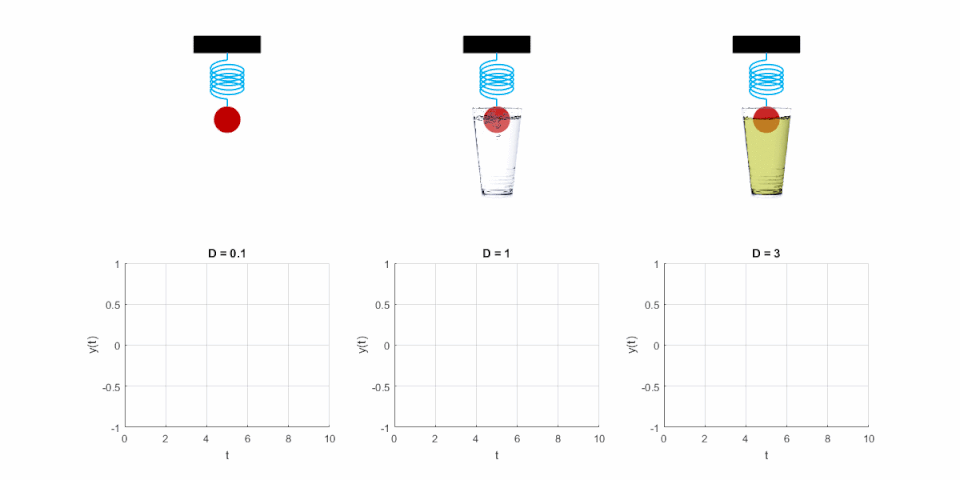

Stellt man die Bewegungsgleichung eines Federpendels mit einer zur Geschwindigkeit proportionalen Dämpfung auf, so ergibt sich folgende Differentialgleichung:

${\displaystyle m{\ddot {x}}+d{\dot {x}}+kx=0\,.}$

Dabei ist

${\displaystyle m}$ die Masse,

${\displaystyle d}$ die Dämpfungskonstante und

${\displaystyle k}$ die Federkonstante.

(Für Drehschwingungen ist ${\displaystyle m}$ durch das Trägheitsmoment ${\displaystyle J}$ und ${\displaystyle x}$ durch den Auslenkungswinkel ${\displaystyle \varphi }$ zu ersetzen.)

Hierbei handelt es sich um eine homogene lineare gewöhnliche Differentialgleichung 2. Ordnung, die sich auf die allgemeine Form

${\displaystyle {\ddot {x}}+2\delta {\dot {x}}+\omega _{0}^{2}x=0\,}$

bringen lässt, wenn man die (positiven) Abkürzungen für die Abklingkonstante

${\displaystyle \delta ={\frac {d}{2m}}}$

und die ungedämpfte Eigenkreisfrequenz

${\displaystyle \omega _{0}={\sqrt {\frac {k}{m}}}}$

einführt, deren Bedeutungen erst bei der Interpretation der Lösung deutlich werden.

Beim klassischen Weg zur Lösung einer solchen linearen homogenen Differentialgleichung (alternativ kann man Methoden der Operatorenrechnung benutzen) können mit Hilfe des Ansatzes

${\displaystyle x(t)=e^{\lambda t}\,}$

mit gegebenenfalls komplexem Parameter ${\displaystyle \lambda }$ zwei linear unabhängige Lösungen gefunden werden, welche ein Fundamentalsystem bilden. Eingesetzt in die Differentialgleichung ergibt sich:

${\displaystyle (\lambda ^{2}+2\delta \lambda +\omega _{0}^{2})\,e^{\lambda t}=0.}$

In dieser Gleichung kann nur der Klammerausdruck gleich Null sein. Man erhält die sogenannte charakteristische Gleichung zur Bestimmung der Konstante ${\displaystyle \lambda }$:

${\displaystyle \lambda ^{2}+2\delta \lambda +\omega _{0}^{2}=0.}$

Das ist eine quadratische Gleichung, deren Diskriminante

${\displaystyle \delta ^{2}-\omega _{0}^{2}}$

bestimmt, ob sie zwei reelle Lösungen, zwei konjugiert komplexe Lösungen oder eine sogenannte Doppelwurzel besitzt. Deshalb ist eine Fallunterscheidung erforderlich.

Die Theorie der linearen Differentialgleichungen zeigt, dass die allgemeine Lösung der homogenen Differentialgleichung eine Linearkombination der beiden ermittelten Lösungen ist. Besitzt die charakteristische Gleichung zwei Lösungen (also ist die Diskriminante ungleich 0), dann lässt sich die allgemeine Lösung der Bewegungsgleichung wie folgt schreiben:

${\displaystyle x(t)=X_{1}e^{\lambda _{1}t}+X_{2}e^{\lambda _{2}t}.}$

Die beiden (im Allgemeinen komplexen) Konstanten ${\displaystyle X_{1}}$ und ${\displaystyle X_{2}}$ repräsentieren die zwei noch vorhandenen Freiheitsgrade der allgemeinen Lösung. Durch die Festlegung von zwei Anfangsbedingungen (z. B. ${\displaystyle x(0)}$ oder/und ${\displaystyle {\dot {x}}(0)}$) müssen die beiden Konstanten für einen konkreten Fall präzisiert werden.

Frequenzspektrum

Eine Schwingung lässt sich statt als zeitabhängige Änderung auch als Funktion im Frequenzraum betrachten. Die mathematische Transformation nennt man Fouriertransformation. Der Informationsgehalt bleibt dabei erhalten, daher lässt sich aus einem Frequenzspektrum durch Rücktransformation die entsprechende zeitabhängige Schwingung rekonstruieren. Hintergrund dieser Überlegung ist, dass sich jede Schwingung durch eine additive Überlagerung (Superposition) von harmonischen Schwingungen unterschiedlicher Frequenz darstellen lässt. Die Superposition zweier harmonischer Schwingungen nennt man Schwebung.

Anregung

Lineare und nichtlineare Schwingungen

Lineare Schwingungen sind dadurch gekennzeichnet, dass sie sich mit Differentialgleichungen beschreiben lassen, bei denen alle Abhängigkeiten von der schwingenden Größe und ihren zeitlichen Ableitungen linear sind. Bei nichtlinearen Schwingungen ist dies nicht der Fall, sie sind daher nicht streng sinusförmig. Von größerer praktischer Bedeutung ist, dass sich bei einem getriebenen Oszillator das Resonanzverhalten erzwungener Schwingungen ändert und die Amplituden selbsterregter Schwingungen beschränkt bleiben.

Nichtlineare Systeme sind häufig nicht integrabel, d. h. die Differentialgleichung(en) besitzen keine analytische Lösung. Das Schwingverhalten solcher Systeme wird daher meist mit numerischen Computersimulationen untersucht. Eines der ersten dieser Experimente war das Fermi-Pasta-Ulam-Experiment, bei dem eine Saitenschwingung mit nichtlinearem Störterm untersucht wurde. Als Lösung solcher Systeme erhält man je nach Energie der Schwingung häufig eine quasiperiodische oder chaotische Oszillation. Chaotisches Verhalten lässt sich beispielsweise bei einem Doppelpendel beobachten. Ein nichtlineares System, das kein chaotisches Verhalten ermöglicht, ist der Van-der-Pol-Oszillator.

Schwingungen mit mehreren Freiheitsgraden

Schwingungen mit einem Freiheitsgrad sind solche, die sich mit einer schwingenden Größe vollständig beschreiben lassen. Ein Beispiel dafür sind Schwingungen des ebenen Fadenpendels. Lässt man beim Pendel räumliche Bewegungen zu wie bei einem foucaultschen Pendel, so handelt es sich bereits um einen Schwinger mit zwei Freiheitsgraden. Im Folgenden beschränken wir uns auf die Betrachtung kleiner Auslenkungen.

An diesem Beispiel lässt sich sehen, dass die Bezeichnung als Schwingung von den betrachteten Größen abhängen kann, also der Wahl der generalisierten Koordinaten. So lässt sich das Pendel auslenken, sodass die Schwingung in einer Ebene stattfindet. Gibt man dem Pendel zusätzlich noch eine Anfangsgeschwindigkeit senkrecht zur Auslenkungsrichtung, so kann man Ellipsenbahnen oder eine Kreisbewegung mit konstanter Winkelgeschwindigkeit beobachten.

Betrachtet man Auslenkungswinkel des Pendels von der Seite von zwei verschiedenen Richtungen, erhält man zwei harmonischen Schwingungen gleicher Periodendauer. Eine Überlagerung von zwei harmonischen Schwingungen nennt man Lissajous-Figur. Eine andere Möglichkeit ist, das Pendel von oben zu betrachten und Abstand zur Ruhelage sowie die Richtung der Auslenkung als fortlaufende Entfernung zum Anfangswinkel zu notieren. Im Fall einer Kreisbahn sind beide keine Schwingungen mehr.

Die Anzahl der Freiheitsgrade eines mechanischen Systems mit mehreren Massen, die sich unabhängig voneinander bewegen können, ist die Summe aller einzelnen Freiheitsgrade. Weitere Beispiele für Schwingungen mit mehreren Freiheitsgraden sind Torsionsschwingungen einer Kurbelwelle oder die Horizontalschwingungen eines mehrgeschossigen Bauwerkes unter Erdbebeneinfluss.

Manche Schwingungen eines Systems mit mehreren Freiheitsgraden lassen sich bei geeigneter Wahl der Koordinaten als mehrere unabhängige Schwingungen betrachten. Für eine Schwingung, die sich mittels Differentialgleichungen beschreiben lässt, bedeutet dies, die Gleichungen der einzelnen Koordinaten zu entkoppeln. Sind die einzelnen Schwingungen periodisch, lassen sich dann aus den entkoppelten Differentialgleichungen die Eigenfrequenzen des Systems bestimmen. Lassen sich alle Eigenfrequenzen als ganzzahliges Vielfaches einer Konstanten schreiben, so ist auch die Schwingung des Gesamtsystems periodisch.

Bei nichtlinearen Schwingungssystemen ist eine Entkopplung der Differentialgleichungen in geschlossener Form meist nicht möglich. Es existieren jedoch Näherungsverfahren, die ausgehend von einer Linearisierung der Differentialgleichungen eine iterative Lösung ermöglichen.

Schwingungen eines Kontinuums

Eine an einer Stelle in einem Kontinuum angeregte Schwingung breitet sich darin als Welle aus. An Grenzflächen, an denen das Ausbreitungsmedium wechselt, kann die Welle reflektiert werden. Innerhalb des schwingenden Körpers überlagern sich die ursprüngliche und die reflektierte Welle, so dass eine stehende Welle entsteht; Beispiele sind eine schwingende Saite eines Musikinstruments – geometrisch eindimensional – oder die zweidimensional schwingende Membran in einem Lautsprecher. Die stehende Welle lässt sich mathematisch durch unendlich viele gekoppelte Oszillatoren, also ein System mit unendlich vielen Freiheitsgraden beschreiben.

Von praktischem Interesse in der Technik sind des Weiteren die Schwingungen von Stäben, Platten und Schalen. Ein einseitig eingespannter Balken besitzt viele Freiheitsgrade der Schwingung, die sich nicht nur durch ihre Resonanzfrequenzen, sondern auch durch die Art ihrer Bewegung unterscheiden.

•
  Schwingungsform eines einseitig eingespannten Balkens bei der tiefsten Eigenfrequenz – erste Querbiegungsmode
•
  Schwingungsform desselben Balkens bei einer höheren Eigenfrequenz – zweite Vertikalbiegungsmode
•
  Schwingungsform desselben Balkens bei einer höheren Eigenfrequenz – erste Torsionsmode
•
  Schwingungsform desselben Balkens bei einer höheren Eigenfrequenz – zweite Torsionsmode

Weitere Beispiele

Im Alltag begegnen uns Schwingungen zum Beispiel in Musikinstrumenten und am Uhrpendel, aber auch in Schwingquarzen von Uhren oder zur Takterzeugung in anderen elektronischen Geräten.

Auch die Atome in einem Kristallgitter oder Moleküle können um eine Gleichgewichtslage schwingen und erzeugen so zum Beispiel charakteristische Absorptionsspektren.

Oszillierende Reaktionen geben den Takt vor für die Atmung und den Herzschlag.

Bei Elektronenröhren wird häufig Mikrofonie beobachtet. Sie entsteht durch von außen auf die Bauteile einwirkende störende mechanische Schwingungen etwa durch nah dabeistehende Lautsprecher.

Als Regenerativeffekt bezeichnet man in der Fertigungstechnik Schwingungen, die während des Fertigungsvorganges innerhalb einer Maschine auftreten.

In der Geologie und Meteorologie werden kleinere und mit gewisser Regelmäßigkeit wiederkehrende Schwankungen des Meeresspiegels, der Eisrandlagen, der Erdkrustenstücke, des Erdmagnetfeldes oder des Klimas beobachtet.

In der Wirtschaft dient das Goodwin-Modell zur Erklärung von Konjunkturzyklen.

Die Lotka-Volterra-Gleichungen beschreiben näherungsweise die Schwankungen von Räuber- und Beutepopulationen.
