Sender Kitzbüheler Horn
|
Sender Kitzbüheler Horn
Funk Name "KUFSTEIN"
|
||||
|---|---|---|---|---|
|
||||
| Basisdaten | ||||
| Ort: | Kitzbüheler Horn bei Kitzbühel | |||
| Bundesland: | Tirol | |||
| Staat: | Österreich | |||
| Höhenlage: | 1964 m ü. A. | |||
| Verwendung: | Rundfunksender | |||
| Zugänglichkeit: | Sendeturm öffentlich nicht zugänglich | |||
| Besitzer: | Österreichische Rundfunksender GmbH | |||
| Turmdaten | ||||
| Bauzeit: | 1967–1969 | |||
| Betriebszeit: | seit dem 12. Dezember 1969 | |||
| Gesamthöhe: | 102 m | |||
| Daten zur Sendeanlage | ||||
| Letzter Umbau (Sender): | Oktober 2007 | |||
| Wellenbereich: | UKW-Sender | |||
| Rundfunk: | UKW-Rundfunk | |||
| Sendetyp: | DVB-T | |||
| Positionskarte | ||||
|
||||

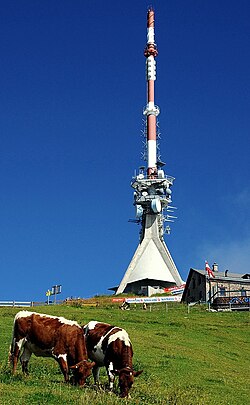

Der Sender Kitzbüheler Horn ist ein 102 Meter hoher Sendeturm in Stahlbetonbauweise auf dem Kitzbüheler Horn bei Kitzbühel in Österreich. Der Sendeturm Kitzbüheler Horn hat keinen zylindrischen Schaft. Er dient zur Verbreitung von TV- und UKW-Hörfunkprogramme.
Der Sendeturm wurde am 12. Dezember 1969 nach zwei Jahren schwieriger Bauzeit als kombinierte Rundfunk- und Fernsehsendeanlage des ORF in Betrieb genommen. Vorausgegangen waren langwierige und intensive Verhandlungen mit Behörden und Grundeigentümern.
Zugunsten der Umstellung auf DVB-T wurden die analogen PAL Kanäle ORF eins (Kanal 5, 3 kW) und ORF 2 - Tirol (Kanal 24, 30 kW) am 22. Oktober 2007 eingestellt.
Vor Errichtung des Sendeturms betrieb Hans Hinterholzer (Elektro Hinterholzer, Kitzbühel) bereits jahrelang einen „Umsetzer“ mit den Österreich-Programmen. Widrigste Witterungsverhältnisse führten im Winter zu Ausfällen. Aufgrund seiner Höhenlage hat der Sender eine hohe Reichweite und kann auch außerhalb Tirols empfangen werden.
Frequenzen und Programme
Analoger Hörfunk (UKW)
Die Radioprogramme des ORF werden gerichtet gesendet: Diverse private Programme werden vom untergeordneten Harschbichl aus gesendet.
| Frequenz [MHz] |
Programm | RDS PI | ERP [kW] |
Antennendiagramm rund (ND) / gerichtet (D) |
Polarisation horizontal (H) / vertikal (V) |
|---|---|---|---|---|---|
| 95,4 | Radio Tirol | _RADIO__/_TIROL__ | 4,5 | D | H |
| 97,5 | Ö1 | __OE_1__ | 4,5 | D | H |
| 99,9 | FM4 | __FM4___ | 4,5 | D | H |
| 103,9 | Hitradio Ö3 | __OE_3__ | 4,5 | D | H |
Digitaler Hörfunk (DAB+): Seit 11. Dezember 2019 wird der Österreichische Bundesmux im Kanal 5B gesendet. DAB wird in vertikaler Polarisation ausgestrahlt. In diesem Block erfolgt noch kein Gleichwellenbetrieb mit dem Sender Patscherkofel.[1] In Planung steht auch (einen Regionalmux für Nordtirol):[2].
| Block (geplant ab 2023) |
Programme (mögliche Sender???) |
ERP (in kW) |
Antennen- diagramm rund (ND), gerichtet (D) |
Gleichwellennetz (SFN) |
|---|---|---|---|---|
| (Nordtirol)[3] |
|
5 | D | Hohe Salve(Hopfgarten), Kufstein (Kitzbüheler Horn), Landeck, Reutte (Hahnenkamm), Zugspitze |
Digitales Fernsehen (DVB-T2)
Vom Kitzbühler Horn werden folgende TV-Programme ausgestrahlt: Viele Sender werden verschlüsselt über SimpliTV vertrieben:
- Ad. = Antennendiagramm: rund (ND) / gerichtet (D)
- Pol. = Polarisation: horizontal (H) / vertikal (V)
| Kanal | Frequenz [MHz] |
Multiplex | Programme im Multiplex |
ERP [kW] |
Ad. | Pol. H / V |
Modulations- verfahren |
FEC | Guard- intervall |
Bitrate [MBit/s] |
Gleichwellennetz (SFN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 29 | 538 | MUX B | 9 | D | H | 16-QAM | 1/4 | 3/4 | 14,93 | Kufstein (Kitzbüheler Horn), Lend (Luxkogel), Salzburg, Bad Ischl (Katrin), Schladming (Hauser Kaibling), Ramsau am Dachstein | |
| 24 | 498 | MUX A | 4 | D | H | 16-QAM | 1/4 | 3/4 | 14,93 | Kufstein (Kitzbüheler Horn), Hohe Salve(Hopfgarten), Jenbach, Wildschönau (Sandegg), Brandenberg, Innsbruck (Seegrube), Patscherkofel | |
| 42 | 642 | MUX F | (*) | ND | V | 16-QAM | 1/4 | 3/4 | 14,93 | Salzburg, Kufstein (Kitzbüheler Horn), Lend (Luxkogel), Bad Ischl (Katrin), Schladming (Hauser Kaibling), Ramsau am Dachstein | |
| 37 | 602 | MUX D | 4 | ND | V | 16-QAM | 1/4 | 3/4 | 14,93 | Patscherkofel, Innsbruck (Seegrube), Mayrhofen, Kufstein (Kitzbüheler Horn) | |
| 23 | 490 | MUX E | (*) | D | V | 16-QAM | 1/4 | 3/4 | 14,93 | Patscherkofel, Innsbruck (Seegrube), Mayrhofen, Kufstein (Kitzbüheler Horn) |
Weblinks
Einzelnachweise
- ↑ Digitalisierungskonzept 2021: Verordnung der KommAustria über ein Digitalisierungskonzept zur Einführung, zum Ausbau und zur Weiterentwicklung von digitalem Rundfunk (Fernsehen und Hörfunk). Abgerufen am 15. Juni 2021.
- ↑ Interessenserhebung_DABplus_2021 | Interessenserhebung_DAB+(Nordtirol). Abgerufen am 7. März 2022 (deutsch).
- ↑ Oeffentliche_Interessenserhebung_DABplus_2021 der KommAustria zum Ausbau und zur Weiterentwicklung von digitalem Rundfunk (Hörfunk). Abgerufen am 29. März 2022.
