Sender Pfänder
|
Sender Pfänder
BREGENZ 1
|
||||
|---|---|---|---|---|
|
||||
| Basisdaten | ||||
| Ort: | Berg Pfänder bei Lochau | |||
| Bundesland: | Vorarlberg | |||
| Staat: | Österreich | |||
| Höhenlage: | 1049,5 m ü. A. | |||
| Verwendung: | Fernmeldeturm, Rundfunksender | |||
| Zugänglichkeit: | Sendeturm öffentlich nicht zugänglich | |||
| Besitzer: | Österreichische Rundfunksender GmbH | |||
| Turmdaten | ||||
| Bauzeit: | 1955–1957 | |||
| Betriebszeit: | seit 1958 | |||
| Letzter Umbau (Turm): | Mai 2019 | |||
| Gesamthöhe: | 94,7 m | |||
| Betriebsräume: | 21,6 m, 29,3 m, 36,3 m | |||
| Daten zur Sendeanlage | ||||
| Wellenbereich: | UKW-Sender | |||
| Rundfunk: | UKW-Rundfunk | |||
| Sendetypen: | DVB-T, Mobilfunk, DAB, Richtfunk | |||
| Positionskarte | ||||
|
||||
Der Sender Pfänder ist ein Grundnetzsender der ORS GmbH auf dem Pfänder in Vorarlberg und dient zur Übertragung von Rundfunk- und Fernsehprogrammen sowie dem öffentlichen Fernsprechverkehr.
Der interne Name des Senders lautet: BREGENZ1
Technische Daten

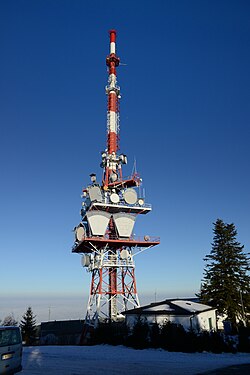

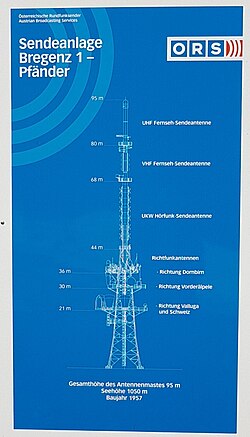

Als Antennenträger kommt ein zwischen 1955 und 1957 errichteter 94,7 m hoher Stahlrohrmast zum Einsatz, der sich in einer Höhe von 1049,5 m ü. A. befindet. Dieser ist von einer 43,5 m hohen Stahlfachwerkkonstruktion umgeben, die drei Plattformen für Richtfunkantennen in 21,6, 29,6 und 36,3 m Höhe besitzt.

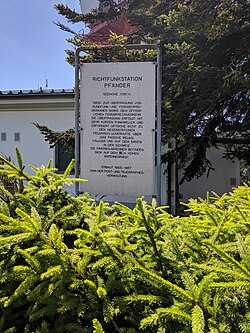

Die Übertragung erfolgt mit sehr kurzen Funkwellen und erfordert eine Sichtverbindung zu den Gegenstationen Feldkirch, Ulmer Hütte über das passive Relais Valluga und auf dem Säntis in der Schweiz.
Am 14. November 2012 wurde der alte, seit 1968 verwendete GfK-Zylinder mit einer Höhe von 10 Metern durch einen neuen gleicher Höhe ersetzt, um einen zusätzlichen DVB-T Mux (MUX C, Kanal 55) und einen DVB-T2 Mux (SimpliTV, Kanal 59) verbreiten zu können. Gleichzeitig wurde eine neue Antenne für DAB+ installiert.[1]
Am 28. Mai 2019 wird der nationale DAB+-Multiplex mit dem Kanal 5B in Betrieb gehen. Parallel soll die Aufschaltung des deutschen Bundesmuxes am Standort Pfänder im Kanal 5C erfolgen, so dass die Bodenseeregion auf einen Schlag über 20 neue Hörfunkprogramme im Digitalradio bekommt. Die Reichweite des Senders Pfänder erstreckt sich in Deutschland auf Städte wie Lindau, Friedrichshafen, Ravensburg und Konstanz. Selbst in Hochlagen des Schwarzwaldes kann man die Programme von dem exponierten Standort in Vorarlberg hören. Hintergrund für die überraschende Aufschaltung des österreichischen nationalen Multiplexes mit mindestens neun Programmen: Die ORS konnte kurzfristig einen gebrauchten Sender beschaffen, der mit dem Start im Mai 2019 ans Netz geht. Ursprünglich war der Start am Pfänder erst im März 2020 vorgesehen.[2]
Verbreitungsgebiet
Der Sender Pfänder hat innerhalb Österreichs ein für seine Leistung verhältnismäßig kleines Versorgungsgebiet. Lediglich Bregenz und Umgebung beziehen Radio und Fernsehen direkt vom Pfänder, der Rest Vorarlbergs wird durch zahlreiche Füllsender versorgt. Dafür reicht der Standort aufgrund seiner exponierten Lage weit nach Deutschland hinein. Vor allem in Baden-Württemberg wird das gesamte Bodenseegebiet, Schwaben sowie die Süd- und Südosthänge von Alb und Schwarzwald vom Pfänder versorgt. Seit dem Umstieg auf digitales Radio und Fernsehen machen sich auch die deutschen Sendeanstalten die große Reichweite des Pfänders nach Deutschland hinein zunutze.
Auch die Schweiz nutzt den Standort Pfänder, um die Bodenseeküste sowie das Rheintal zu versorgen, das von Schweizer Standorten nur unzureichend erreicht wird.
Frequenzen und Programme
Vom Pfänder werden folgende Programme übertragen:
Analoges Radio (UKW)
Beim Antennendiagramm sind im Falle gerichteter Strahlung die Hauptstrahlrichtungen in Grad angegeben.
| Frequenz (MHz) |
Programm | Senderlogo | RDS PS | RDS PI | Regionalisierung | ERP (kW) |
Antennendiagramm rund (ND)/gerichtet (D) |
Polarisation horizontal (H)/vertikal (V) |
|---|---|---|---|---|---|---|---|---|
| 89,6 | Hitradio Ö3 |  |
__OE_3__ | A203 | – | 50 | D (90°-220°) | H |
| 93,3 | Ö1 | .svg){kind=logo} |
__OE_1__ | A201 | – | 50 | D (90°-220°) | H |
| 96,3 | Radio SRF 1 | _SRF_1__ | 43B1, 49B1 (regional) | Ostschweiz | 2 | D (255°) | H | |
| 97,7 | Radio SRF 2 Kultur | _SRF_2__ | 43B2 | – | 2 | D (255°) | H | |
| 98,2 | Radio Vorarlberg |  |
RADIO-V_ | AB02 | Vorarlberg | 50 | D (90°-220°) | H |
| 102,1 | FM4 |  |
__FM4___ | A213 | – | 50 | D (90°-220°) | H |
| 106,5 | Antenne Vorarlberg |  |
ANTENNEV | AB40 | – | 50 | D (90°-220°) | H |
| 107,5 | Radio SRF 3 | _SRF_3__ | 43B3 | – | 2 | D (255°) | H |
Digitales Radio (DAB+)
DAB wird in vertikaler Polarisation und im Gleichwellenbetrieb mit anderen Sendern ausgestrahlt.
| Block | Programme | ERP (in kW) |
Antennen- diagramm rund (ND), gerichtet (D) |
Gleichwellennetz (SFN) |
|---|---|---|---|---|
| 5B DAB+ Austria (A101) (seit 28. Mai 2019)[2] |
DAB-Block des österreichischen Bundesmux:
|
10 | D (100–170°) |
|
| 5C DRDeutschland (D__00188) |
DAB-Block der Media Broadcast:
|
2 | D (180-90°) |
|
| 7D SMC_D02 (SUI0003F) |
DAB-Block der SwissMediaCast:
|
10 (Antenne auf 74 m) |
D (200-70°) |
|
| 8A SWR BW S (D__00372) |
DAB+ Block des SWR
|
10 | D (180-90°) |
Grünten, Konstanz, Memmingen/Niederrieden, Ravensburg (Höchsten), Pfänder (Vorarlberg), Waldburg, Weingarten |
| 8B Allgäu (bald "Allgäu-Donau-Iller") |
DAB-Block der Bayern Digital Radio
|
10 | D (180-90°) |
Grünten, Markt Wald, Memmingen, Pfänder (Vorarlberg), Pfronten (Breitenberg), Augsburg (Welden) (geplant), Ulm-Kuhberg (geplant) |
| 9B SMC_D03 O-CH; (SUI4202) |
DAB-Block der SwissMediaCast:
|
7,9 (Antenne auf 17 m) |
D (230–280°) |
|
| 10A Obb/Schw (D__00354) |
DAB-Block der Bayern Digital Radio:
|
10 | D (180-90°) |
|
| 11D Bayern (D__00165) |
DAB-Block des Bayerischen Rundfunks
|
10 | D (180-90°) |
|
| 12C SRG SSR D01 (SUI0003A) |
DAB-Block der SRG SSR idée suisse:
|
8,3 | D (220–270°) |
|
Digitales Fernsehen (DVB-T2)
| Multiplex | Kanal | Frequenz (MHz) | Programme im Bouquet | ERP (kW) | Polarisation |
|---|---|---|---|---|---|
| SimpliTV MUX B (DVB-T2) |
21 | 474 | verschlüsselt: ATV HD, PULS 4, ServusTV HD, RTL HD, 3sat HD, HGTV, ZDFinfo unverschlüsselt: ATVII, Flimmit; |
61 | horizontal |
| SimpliTV MUX F (DVB-T2) |
22 | 482 | verschlüsselt: Sat.1 HD, ProSieben HD, Puls 4 HD, VOX HD, Disney Channel, CNN, Deluxe Music, Puls 24 unverschlüsselt: 4MEDIATHEK; Radio Maria[3] |
51 | horizontal |
| ORS MUX A (DVB-T2) |
24 | 498 | verschlüsselt: ORF 1 HD, ORF 2 T HD, ORF 2 V HD, ORF 2 K HD, ORF III HD, ORF SPORT + HD unverschlüsselt: ORF 1, ORF 2 W, Ö3-Visual-Radio; Österreich 1, Ö3, FM4 |
61 | horizontal |
| SimpliTV MUX E (DVB-T2) |
25 | 506 | verschlüsselt: Das Erste HD, KiKA, RTL II, Sixx, kabel eins, Eurosport, Playboy TV, Sport1, ZDF HD, ZDFneo HD | 51 | horizontal |
| SimpliTV MUX D (DVB-T2) |
31 | 554 | verschlüsselt: ARD one, DMAX AT, n-tv, Nickelodeon, Phoenix, RTLNITRO AT, Super RTL, Sat.1 Gold Österreich, ARTE HD, BR HD | 51 | horizontal |
| SimpliTV MUX C Vorarlberg (DVB-T2) |
41 | 634 | verschlüsselt: oe24 TV, ProSieben Maxx Austria, kabel eins Doku austria, gotv, Comedy Central, Welt, Hope TV, Ländle TV, SRF 1 unverschlüsselt: SRF zwei[4] |
25 | horizontal |
| ARD Digital (BR) (DVB-T2 HD) |
45 | 666 | unverschlüsselt: Das Erste HD, Arte HD, Phoenix HD, One HD, tagesschau24 HD, NDR Fernsehen Niedersachsen HD | 10 | horizontal |
| ARD regional (BR Südbayern) (DVB-T2 HD) |
46 | 674 | unverschlüsselt: ARD-alpha HD, BR Fernsehen Süd HD, SWR Fernsehen BW HD, MDR Fernsehen Thüringen HD, hr-fernsehen HD, rbb Fernsehen Berlin HD | 10 | horizontal |
Eine Senderliste und Informationen zu den österreichischen Sendern und ihrer Verschlüsselung ist bei SimpliTV zu finden.[5] Zum Empfang aller hier aufgeführten verschlüsselten Sender ist eine Registrierung bei SimpliTV nötig.[6]
Die Ausstrahlung analoger TV-Kanäle und die DVB-T Technik wurden gänzlich eingestellt und durch DVB-T2 ersetzt.
Analoges Fernsehen (PAL)
Bis zur Umstellung auf DVB-T am 5. März 2007 wurden folgende Programme in analogem PAL gesendet:
| Kanal | Frequenz (MHz) |
Programm | ERP (kW) |
Sendediagramm rund (ND)/ gerichtet (D) |
Polarisation horizontal (H)/ vertikal (V) |
|---|---|---|---|---|---|
| 5 | 175,25 | ORF 1 | 100 | D (180°) | H |
| 11 | 217,25 | SF 1 | 0,4 | D (225°, 265°) | H |
| 21 | 471,25 | ATV | 350 | D (190°) | H |
| 24 | 495,25 | ORF 2 (Vorarlberg) | 500 | D (190°) | H |
| 32 | 559,25 | SF zwei | 2 | D (225°) | H |
| 49 | 695,25 | TSR 1 | 2 | D (225°) | H |
| 62 | 799,25 | TSI 1 | 2 | D (225°) | H |
Weitere Nutzung
2022 wurde anhand von seit zehn Jahren laufenden Windmessungen mit Anemometern, die in 80 m Höhe am Turm angebracht sind, festgestellt, dass der Pfänderrücken prinzipiell für eine wirtschaftlich sinnvolle Aufstellung von Windenergieanlagen geeignet ist.[7]
