Sender Schöckl

Sender Schöckl GRAZ1

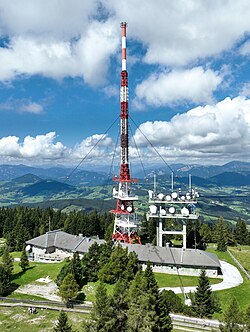

	Datei:St. Radegund bei Graz - Sender Schöckl (a).JPG
	Basisdaten
Ort:	Berg Schöckl bei Sankt Radegund
Bundesland:	Steiermark
Staat:	Österreich
Höhenlage:	1445 m ü. A.
Verwendung:	Rundfunksender
Zugänglichkeit:	Sendeturm öffentlich nicht zugänglich
Besitzer:	Österreichische Rundfunksender GmbH
	Turmdaten
Bauzeit:	1955–1956
Bauherr:	Österreichischer Rundfunk
Baustoff:	Stahl
Betriebszeit:	seit 1956
Gesamthöhe:	100 m
	Daten zur Sendeanlage
Wellenbereich:	Band II, Band III, Band IV+V
Rundfunk:	Hörfunk, Fernsehen
Sendetypen:	UKW, DAB+, DVB-T2
	Positionskarte
	Sender Schöckl

Der Sender Schöckl ist eine Rundfunk-Sendeanlage der ORS (Österreichische Rundfunksender GmbH) für Hörfunk und TV. Diese liegt auf dem Berg Schöckl in der Steiermark und auf dem Gemeindegebiet von Sankt Radegund bei Graz. Der interne Name lautet GRAZ1.

Als Antennenträger und Sendeturm wird ein 96,5 Meter^[1] hoher Turm verwendet, der 1955/56 errichtet wurde. Ursprünglich war dieser Turm komplett freistehend, seit einiger Zeit ist die Spitze mit Seilen abgespannt.

Der Sendeturm ist von vielen Punkten in Graz bei Blickrichtung Norden markant sichtbar.

Frequenzen und Programme

Analoger Hörfunk (UKW)

Frequenz (in MHz)	Programm	RDS PS	RDS PI	Regionalisierung	ERP (in kW)	Antennendiagramm rund (ND)/gerichtet (D)	Polarisation horizontal (H)/vertikal (V)
89,2	Hitradio Ö3	__OE_3__	A203	–	60 / 20	ND	H / V
91,2	Ö1	__OE_1__	A201	–	60 / 20	ND	H / V
95,4	Radio Steiermark	RADIO-ST	A902	Steiermark	60 / 20	ND	H / V
99,1	Antenne Steiermark	ANTENNE_/__STMK__	A943	Steiermark	60 / 20	ND	H / V
101,7	FM4	__FM4___	A213	–	60 / 20	ND	H / V

Der Sender Schöckl versorgt die gesamte Südsteiermark und das Südburgenland. Er kann aber auch in vielen Teilen Kärntens, Sloweniens (im Gebiet rund um Marburg/Maribor), Kroatiens (Zagorje), Niederösterreichs, Burgenlands und der Tschechischen Republik empfangen werden. Der Sender Schöckl versorgt auch circa 30 Prozent Westungarns.

Digitaler Hörfunk (DAB+)

Seit dem 28. Mai 2019^[2] wird der Österreichische Bundesmux im Kanal 8A gesendet. Ein lokaler Multiplex für Graz ist auch vorgesehen.

DAB wird in vertikaler Polarisation im Gleichwellenbetrieb mit anderen Sendern ausgestrahlt.

Block	Programme	ERP (in kW)	Antennen- diagramm rund (ND), gerichtet (D)	Gleichwellennetz (SFN)
8A DAB+ Austria	DAB-Block des österreichischen Bundesmux: #Radio ONE (80 kbit/s) * 88,6 * (72 kbit/s) Antenne Österreich (72 kbit/s) arabella HOT (72 kbit/s) arabella MAGIC (72 kbit/s) Energy (96 kbit/s) ERF Süd (40 kbit/s) jö.live (72 kbit/s) KLASSIK RADIO (72 kbit/s) Mein Kinderradio (40 kbit/s) oe24 Radio (72 kbit/s) Radio Maria Österreich (72 kbit/s) Radio Stephansdom Klassik (72 kbit/s) Rock Antenne (72 kbit/s) Schlagerradio Flamingo (72 kbit/s) WELLE 1 (72 kbit/s) ORS EPG (16 kbit/s Daten) ORS TPEG (8 kbit/s Daten, geplant)	10	D (40–310°)	Burgenland: Rechnitz (Hirschenstein) Steiermark: Graz (Schöckl)
8B MUX III	#Radio Rot Weiss Rot (112 kbp/s) #Super 80s (112 kbp/s) SOL (56 kbp/s) ARABELLA (72 kbp/s) Antenne Hit (72 kbp/s) Flash 90s (72 kbp/s) Beats Radio (72 kbp/s) LoungeFM (40 kbp/s) Inforadio (40 kbp/s) Musiksender GÖD (72 kbp/s) Nostalgie (96 kbp/s) Superfly (72 kbp/s) Radio VM1 (72 kbp/s) Radio Bollerwagen (72 kbp/s) XXXL RADIO (72 kbp/s) SPI (16 kbp/s Daten)	10	D (40–310°)	Burgenland: Rechnitz (Hirschenstein) Oberösterreich: Linz (Lichtenberg) Steiermark: Bruck an der Mur (Mugel), Graz (Schöckl), Schladming (Hauser Kaibling) Tirol: Innsbruck (Patscherkofel)
8D MUX II Stmk/Ktn/Bgld-S	Antenne Kärnten 72 kbp/s Antenne Steiermark 72 kbp/s Grün-Weiß (72 kbp/s) Radio MediaMarkt (72 kbp/s) Radio Val Canale (72 kbp/s) Rock FM (48 kbp/s) Soundportal (72 kbp/s)	10	D (40–310°)	Burgenland: Rechnitz (Hirschenstein) Steiermark: Graz (Schöckl)

Digitales Fernsehen (DVB-T2)

Die aktuelle DVB-T2 Fernsehausstrahlung am Sender Schöckl. Viele Sender werden verschlüsselt über SimpliTV vertrieben:

Kanal	Frequenz (in MHz)	Multiplex	Programme im Multiplex	ERP (in kW)	Polarisation horizontal (H) / vertikal (V)	Modulations- verfahren	FEC	Guard- intervall	Bitrate (in MBit/s)	Gleichwellennetz (SFN)
26	514	ORS-Bouquet A Steiermark/Burgenland	ORF 1 ORF 2 Wien ORF 1 HD ORF 2 Steiermark HD ORF 2 Kärnten HD ORF 2 Burgenland HD ORF III HD ORF SPORT + HD	75	H	16-QAM	3/4	1/4	14,93	Graz 9 (Griesplatz), Bad Gleichenberg (Stradnerkogel), Deutschlandsberg (Demmerkogel)
23	490	ORS-Bouquet B	ATV HD ServusTV HD RTL HD 3sat HD RTL HGTV Puls 4 ATV2 ZDFinfo	75	H	16-QAM	3/4	1/4	14,93
29	538	MUX-C Graz West	kanal3 kult1	1,7	H	16-QAM	3/4	1/4	14,93	Graz 10 (Jakomini), Köflach (Größnitzberg), Voitsberg (Arnstein)
39	618	ORS-Bouquet D	BR Fernsehen Süd HD Arte HD Sat.1 Gold Super RTL Nickelodeon Phoenix n-tv DMAX RTLplus NITRO One	25	H	16-QAM	3/4	1/4	14,93
30	546	ORS-Bouquet E	Das Erste HD ZDF HD ZDFneo HD kabel eins Sixx RTL II KiKA Eurosport 1 Sport1 Playboy TV	25	H	16-QAM	3/4	1/4	14,93
47	682	ORS-Bouquet F	Sat.1 HD ProSieben HD Puls 4 HD VOX HD Disney Channel CNN Deluxe Music NDR Fernsehen (Niedersachsen) Puls 24	75	H	16-QAM	3/4	1/4	14,93

Fernsehen

Analoges Fernsehen (PAL)

Bis zur Umstellung auf DVB-T am 24. September 2007 wurden folgende Programme in analogem PAL gesendet:

Kanal	Frequenz (MHz)	Programm	ERP (kW)	Polarisation horizontal (H)/ vertikal (V)
7	189,25	ORF 1	100	H
23	487,25	ORF 2 (Steiermark)	800	H
26	511,25	ATV	800	H

Digitales Fernsehen (DVB-T)

Seit 26. Oktober 2006 erfolgt die Fernsehausstrahlung des landesweiten DVB-T Multiplex am Sender Schöckl. Die analogen Programme wurden am 24. September 2007 abgeschaltet, gleichzeitig wurde Multiplex B aufgeschaltet.

Kanal	Frequenz (in MHz)	Multiplex	Programme im Multiplex	ERP (in kW)	Polarisation horizontal (H) / vertikal (V)	Modulations- verfahren	FEC	Guard- intervall	Bitrate (in MBit/s)
26	514	ORS-Bouquet A Steiermark/Burgenland	ORF eins ORF 2 (Steiermark) ORF 2 (Burgenland) (ztw.)	75	H	16-QAM	3/4	1/4	14,93
