Bayerische D XI

Bayerische D XI, PtL 3/4
DR-Baureihe 984–5
ÖBB 791
Bayerische D XI
Bayerische D XI
Nummerierung: DR 98 411–556, 561–568
Anzahl: 147
Hersteller: Krauss, Maffei
Baujahr(e): 1895–1914
Ausmusterung: 1960
Bauart: C1' n2t
Spurweite: 1435 mm (Normalspur)
Länge über Puffer: 9.288/9.306 mm
Dienstmasse: 40,2 t
Reibungsmasse: 32,6 t
Radsatzfahrmasse: 10,9 t
Höchstgeschwindigkeit: 45 km/h
Indizierte Leistung: 235 kW/228 kW
Treibraddurchmesser: 1.006 mm
Laufraddurchmesser hinten: 800 mm
Zylinderanzahl: 2
Zylinderdurchmesser: 375 mm
Kolbenhub: 508 mm
Kesselüberdruck: 12 bar
Rostfläche: 1,34 m²
Verdampfungsheizfläche: 66,63 m²
Wasservorrat: 4,3
Brennstoffvorrat: 1,5 t Kohle
PtL 3/4 teilweise 1,8 t

Die Lokomotiven der Gattung D XI waren Nassdampf-Lokalbahnlokomotiven der Königlich Bayerischen Staatsbahn. Mit insgesamt 147 Exemplare waren sie der zahlenmäßig stärkste bayerische Lokalbahnlokomotiv-Typ.

Geschichte

Zwischen 1895 und 1912 beschaffte die Königlich Bayerische Staatsbahn 131 Lokomotiven der Gattung D XI. Zusätzlich übernahm sie 1901 acht Lokomotiven von der LMKO und 1908 drei von der LAG. Dabei waren sowohl Krauss, als auch Maffei mit je drei Prototypen und später mit 91 und 45 Lokomotiven an der Serienfertigung beteiligt. Bei der Staatsbahn erhielten die Lokomotiven die Betriebsnummern 1991 bis 2050 und 2701 bis 2782.

1914 beschaffte die Staatsbahn bei Krauss fünf weitere Maschinen, die nach dem neuen Bezeichnungsschema als PtL 3/4 bezeichnet wurden. Sie unterschieden sich aber nicht wesentlich von den neueren Maschinen der Gattung D XI und erhielten die Nummern 2783–2787.[1][2]

Zusätzlich wurden für die Pfalzbahn als Gattung T 4.II drei dieser Lokomotiven beschafft, diese hatten jedoch abweichende Abmessungen, unter anderem einen geringeren Treib- und Laufraddurchmesser.

Die Deutsche Reichsbahn übernahm 1925 alle 147 bayerischen Fahrzeuge als Baureihe 984–5. Die D XI erhielten die Nummern 98 411–556, die PtL 3/4 die Nummern 98 561–568. Etwa die Hälfte der Lokomotiven wurde zwischen 1931 und 1933 ausgemustert.

Zwei Maschinen verblieben nach dem Zweiten Weltkrieg in der Tschechoslowakei und vier in Österreich. Letztere waren die 98 500, 514, 546 und 549, die bei der ÖBB die Nummern 791.01–04 erhielten. Sie wurden 1957 ausgemustert.

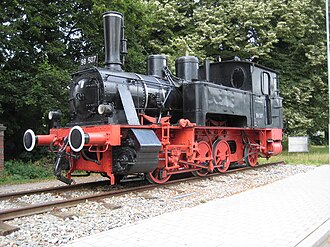

Die Deutsche Bundesbahn übernahm 1945 noch 56 Exemplare. Die letzte Lok, 98 507, war beim Bw Nürnberg Rbf. beheimatet und beendete im Jahre 1960 mit ihrer Außerdienststellung den Personenverkehr auf dem "Freystädter Bockel". Anschließend wurde die Maschine nach Ingolstadt überführt, wo sie 1968 vor dem Bahnhof als Denkmal aufgestellt wurde.[2] Dieses einzige erhaltene Exemplar der Bayerischen D XI wird heute vom Apian-Gymnasium Ingolstadt betreut.

Ein Modell dieser Lok im Maßstab 1:10 wurde von 1962 bis 1964 in der Lehrwerkstätte des AW Weiden gebaut und befindet sich jetzt im Eisenbahnmuseum Weiden in der Oberpfalz.

Technik

Diese Lokomotiven gehörten zu den ersten, die mit einem Krauss-Helmholtz-Lenkgestell ausgestattet waren.[3] Einige Lokomotiven erhielten eine Gegendruckbremse der Bauart Riggenbach.[2]

Die fünf PtL 3/4 Lokomotiven unterscheiden sich von den vorherigen durch eine größere Länge über Puffer von 9.306 mm, eine etwas geringere indizierte Leistung von 310 PSi und einen etwas größeren Kohlenvorrat von 1,8 Tonnen.[2]

LMKO 1 bis 11, LAG 62 bis 64

Die Aktien-Gesellschaft Süddeutsche elektrische Lokalbahnen beschaffte für den Bau der Lokalbahn Murnau-Kohlgrub-Oberammergau (LMKO) bei Krauss zwei Lokomotiven mit den Fabriknummern 3930 und 3931, die im August 1899 geliefert wurden. Als abzusehen war, dass die Elektrifizierung der Strecke nicht rechtzeitig zu den Passionsspielen im Jahr 1900 abgeschlossen sein würde, wurden in zwei Losen (Fabriknummer 4129 bis 4131 und 4260 bis 4265) weitere Lokomotiven der Gattung D XI bei Krauss beschafft.[3] Die insgesamt elf Lokomotiven erhielten die Betriebsnummern LMKO 1 bis 11.[4]

Mit dem Bankrott der AG Süddeutsche elektrische Lokalbahnen im Oktober 1901, übernahm die Königlich Bayerische Staatsbahn den Betrieb zwischen Murnau und Oberammergau. Infolgedessen wurden die Lokomotiven LMKO 4 bis 11 in den Bestand der Staatsbahn übernommen und erhielten dort die Betriebsnummern 2505 bis 2512.[1][2][3]

Die restlichen drei Lokomotiven kamen 1904 zur Lokalbahn Aktien-Gesellschaft (LAG), als diese die Strecke Murnau-Oberammergau kaufte. Bei der LAG erhielten sie die Betriebsnummern 62 bis 64 und wurden, neben ihrer Stammstrecke, auch auf der Lokalbahn Murnau - Garmisch-Partenkirchen eingesetzt. Mit der Verstaatlichung der Lokalbahn Murnau - Garmisch-Partenkirchen im Jahr 1908 gingen auch diese drei Lokomotiven in den Besitz der Königlich Bayerischen Staatsbahn über und wurden unter der Gattungsbezeichnung PtL 3/4 mit den Betriebsnummern 2762 bis 2764 eingereiht.[1]

Übersicht

Fabriknummer Baujahr Betriebsnummer
LMKO
Betriebsnummer
LAG
Betriebsnummer
K.Bay.Sts.B.
Betriebsnummer
Deutsche Reichsbahn
3930 1899 1 62 2762 98 561
3931 1899 2 63 2763 98 562
4129 1900 3 64 2764 98 563
4130 1900 4 2711 98 488
4131 1900 5 2712 98 489
4260 1900 6 2705 98 482
4261 1900 7 2706 98 483
4262 1900 8 2707 98 484
4263 1900 9 2708 98 485
4264 1900 10 2709 98 486
4265 1900 11 2710 98 487

Triva

Nachdem die drei Lokomotiven 62 bis 64 der LAG an die K.Bay.Sts.B. abgegeben wurden, wurden die freien Betriebsnummern von der LAG erneut vergeben. Siehe dazu LAG 62, 63 und 64.
