Typen N1 und n2 der Wiener Stadtwerke – Verkehrsbetriebe

N1 und n2
Zwei N 1-Triebwagen mit einem dazwischen gekuppelten n 2-Beiwagen im Betriebsbahnhof Michelbeuern
Zwei N 1-Triebwagen mit einem dazwischen gekuppelten n 2-Beiwagen im Betriebsbahnhof Michelbeuern
Anzahl: 130 N1 und 200 n2
Hersteller: Simmering-Graz-Pauker (SGP)
Baujahr(e): 1954–1962
Spurweite: 1.435 (Normalspur)
Länge über Kupplung: 11.900
Breite: 2.300 mm
Fester Radstand: 3.600 mm
Höchstgeschwindigkeit: 40 km/h
Stromsystem: 750 V =
Stromübertragung: Oberleitung, Scherenstromabnehmer
Anzahl der Fahrmotoren: 2
Steuerung: Schützensteuerung
Betriebsart: Zweirichtungsfahrzeug
Kupplungstyp: Scharfenbergkupplung
Sitzplätze: 20

Die Typen N1 und n2 der Wiener Stadtwerke – Verkehrsbetriebe waren eine Serie von 330 zweiachsigen Trieb- und Beiwagen, die nach dem Zweiten Weltkrieg für die Wiener Elektrische Stadtbahn konzipiert und von Simmering-Graz-Pauker (SGP) hergestellt wurden. Im Gegensatz zu ihren Vorgängerbaureihen N, n und n1 kamen sie jedoch, abgesehen von Probe- und Überführungsfahrten, nicht mehr im Wiener Straßenbahnnetz zum Einsatz und waren dafür auch nicht ausgelegt.

Geschichte

Nach Beseitigung der Kriegsschäden an der Infrastruktur der Stadtbahn rückte für die Wiener Stadtwerke – Verkehrsbetriebe (WStW-VB) der Ersatz der im Krieg vollständig zerstörten Wagen sowie die Erneuerung des verbliebenen Fahrzeugbestandes in den Mittelpunkt. Aus wirtschaftlichen Gründen waren Neubauten von eigentlich sinnvollen Drehgestellwagen nicht möglich, obwohl das Schweizer Unternehmen Schindler 1955 eigens für die Wiener Stadtbahn einen vierteiligen Gelenktriebwagen mit zwölf Achsen entwickelte.[1]

Stattdessen wurden nutzbare Teile der Altbauwagen aus den 1920er Jahren wiederverwendet. Dies betraf neben den Radsätzen Teile der Bremsanlage, die Langträgerroste, die Fenster, die Drucklufteinrichtungen sowie verschiedene Kleinteile. Die Druckluftbremse blieb Betriebs- und Notbremse, die Handbremse wurde nur als Feststellbremse genutzt. Beide wirkten auf dasselbe Bremsgestänge. Die mechanische Bremse blieb eine Klotzbremse, sie wirkte doppelseitig auf beide Radsätze.[2][3] Dennoch handelte es sich mehr um Neubauten als um Umbauten beziehungsweise Wiederaufbauten, weil wesentliche Änderungen vorgenommen wurden. Der Wagenkasten war in Stahlleichtbauweise gefertigt und auf einem aus Profilen und Blechen geschweißten Laufgestell gummigedämpft gelagert. Die Radsätze erhielten Rollenachslager, sie wurden durch untenliegende Blattfedern geführt.

Insgesamt wurden in den Jahren 1954 bis 1962 jedoch nur 130 Triebwagen der Type N1 und 200 gleichartige Beiwagen der Type n2 gebaut, das heißt 50 alte Triebwagen und 70 alte Beiwagen waren im Krieg vollständig zerstört worden oder wurden fortan anderweitig genutzt. Tatsächlich standen aber noch weniger Beiwagen als Spenderwagen zur Verfügung, denn ein Teil der n2 wurde mangels brauchbarer Altwagen völlig neu gebaut.[4] Die zweite Fahrzeuggeneration der elektrischen Stadtbahn war zwischen dem 12. Juli 1954 und dem 1. Juli 1983 im Einsatz und ebenfalls durchgehend rot lackiert.

Allgemeine Beschreibung

Die alten handbedienten Trompetenkupplungen wurden bei der zweiten Generation durch automatische Scharfenbergkupplungen mit Kontaktaufsatz und ebenfalls selbsttätigen Luftleitungskupplungen ersetzt, dadurch erhöhte sich die Länge über Kupplung um 30 Zentimeter auf 11.900 Millimeter.[5] Ferner verhinderten diese einen Mischbetrieb mit der Vorgängergeneration.

Außerdem konnte die, zur Einhaltung der Hüllkurven im Straßenbahnnetz erforderliche, Verjüngung der Wagenkastenenden weitaus schwächer ausfallen. Aufgrund der daraus resultierenden kantigeren Form erhielt die zweite Generation elektrischer Stadtbahnwagen den spöttischen Spitznamen „Rote Schuhschachteln“. Verstärkt wurde das kantige Erscheinungsbild durch die ursprünglich auf einer Höhe durchgehenden seitlichen Schürzen. Sie wurden erst bei den ab 1957 gelieferten Wagen im Bereich des Laufgestells zurückgeschnitten, wobei auch die damals bereits abgelieferten Wagen nachträglich eine entsprechende Adaption erfuhren. Die Innenbeleuchtung wurde auf drei Serien mit je acht Lampen pro Wagen erweitert.

Die vormaligen Teleskopschiebetüren wurden durch elektropneumatisch angetriebene Doppelfalttüren ersetzt, die vom Führerstand für den ganzen Zug betätigt werden konnten. Durch sie konnte vor allem das Auf- und Abspringen während der Fahrt verhindert werden, wodurch die Unfallzahlen auf der Stadtbahn dauerhaft zurückgingen. Im Innenraum entfielen die Trennwände samt Schiebetüren zwischen den Plattformen und dem Fahrgastabteil, ersatzweise schützten fortan Glasscheiben die Fahrgäste vor Zugluft.

Beschreibung Triebwagen

Einstiegssituation bei der Type N 1
Scharfenbergkupplung

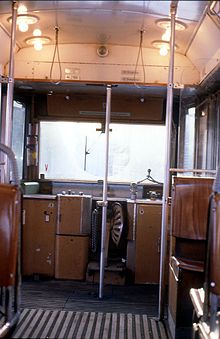

Eingeklappter Fahrersitz in einem N 1

Bei den Triebwagen wurde zusätzlich die elektrische Ausrüstung, das heißt Fahrmotoren, Stromabnehmer und Fahrschalter von der Vorgängergeneration übernommen. Allerdings blieb damit die mögliche Höchstgeschwindigkeit bei nur 40 km/h begrenzt. Die Triebwagen erhielten darüber hinaus, statt der bisherigen Liniensignalanzeige neue beleuchtete Anzeigen über der jetzt einteiligen Frontscheibe, die sowohl die Linienbezeichnung als auch das Fahrtziel in einem Feld anzeigten. Durch den entfallenden Übergang in Straßenbahnnetz kamen die Triebwagen ferner ohne straßenbahnspezifische Ausrüstungsgegenstände wie Fahrtrichtungsanzeiger, Glockenriemen oder Fangkorb aus.

Der Scherenstromabnehmer war nunmehr einheitlich vom Typ SS 46, die anderen Modelle der Vorgängergeneration fanden hingegen keine weitere Verwendung. Die Masse der N1-Triebwagen betrug 17.400 Kilogramm,[6] mit 2300 Millimetern waren sie außerdem um 60 Millimeter breiter. Neu waren außerdem die einklappbaren Sitzschalen im Führerstand, zuvor mussten die Triebwagenführer ihren Sitz bei Nichtbenutzung komplett abbauen und mitnehmen. Ebenso die eigenständige Zugschlussleuchte, damit entfiel die Verwendung von roten Deckscheiben vor dem Scheinwerfer. Ferner existierte in den Triebwagen ein Fahrermikrofon für die im ganzen Zug vorhandene Ausrufanlage.

Beibehalten wurden die beiden Motoren der Typen D 871, GDTM 242 beziehungsweise US 701, die Schützensteuerung mit Vielfachsteuerung, die Frischstromheizung, die beiden ELIN-Schleifringfahrschalter mit zwölf Fahrstufen, die Dachwiderstände und der Dachlichtschalter.[2]

Die zweite Triebwagengeneration ging wie folgt in Betrieb:

1954: 30 Stück Betriebsnummern 2881–2910
1955: 12 Stück Betriebsnummern 2911–2922
1956: 18 Stück Betriebsnummern 2923–2940
1957: 06 Stück Betriebsnummern 2941–2946
1958: 02 Stück Betriebsnummern 2947–2948
1959: 19 Stück Betriebsnummern 2949–2967
1960: 14 Stück Betriebsnummern 2968–2981
1961: 27 Stück Betriebsnummern 2870–2878 und 2982–2999
1962: 02 Stück Betriebsnummern 2879–2880

Beschreibung Beiwagen

Detailansicht eines n 2-Beiwagens im Jahr 1970

Die zugehörigen Beiwagen der Type n2 waren, abgesehen von der elektrischen Ausrüstung und den fehlenden Zugzielanzeigen, baugleich zu den N1-Triebwagen. Ihre Masse betrug nunmehr 10.500 Kilogramm, sie wurden wie folgt abgeliefert:

1954: 45 Stück Betriebsnummern 5821–5865
1955: 10 Stück Betriebsnummern 5866–5875
1956: 27 Stück Betriebsnummern 5876–5902
1957: 10 Stück Betriebsnummern 5903–5912
1958: 02 Stück Betriebsnummern 5913–5914
1959: 43 Stück Betriebsnummern 5915–5957
1960: 27 Stück Betriebsnummern 5958–5984
1961: 36 Stück Betriebsnummern 5800–5820 und 5985–5999

Zugbildung und Kapazität

Inneneinrichtung eines n 2-Beiwagens mit Durofol-Bestuhlung im Jahr 1978

Wie bei der ersten konnten auch bei der zweiten Generation bis zu neun Wagen, davon maximal drei Triebwagen in Mehrfachtraktion, eingesetzt werden. In jedem Wagen standen 20 Durofol-Einzelsitze in Abteilanordnung zur Verfügung, Längssitzbänke wurden fortan keine mehr angeboten. Zusätzlich standen in an der Zugspitze laufenden Triebwagen 47 sowie in den geführten Triebwagen 51 Stehplätze zur Verfügung, bei den Beiwagen waren es – bei exakt gleicher Sitzplatzanordnung – einheitlich 62 Stehplätze. Insgesamt konnte ein Stadtbahnzug der zweiten Generation somit bis zu 701 Personen befördern, davon 180 sitzend:

  • 67 im führenden Triebwagen
  • 142 in den beiden geführten Triebwagen
  • 492 in den sechs Beiwagen
