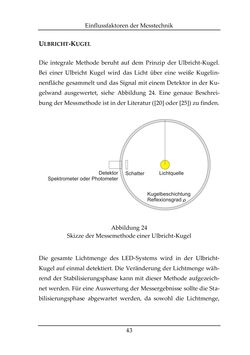

Einflussfaktoren der Messtechnik 43 ULBRICHT-KUGEL Die integrale Methode beruht auf dem Prinzip der Ulbricht-Kugel. Bei einer Ulbricht Kugel wird das Licht über eine weiße Kugelin- nenfläche gesammelt und das Signal mit einem Detektor in der Ku- gelwand ausgewertet, siehe Abbildung 24. Eine genaue Beschrei- bung der Messmethode ist in der Literatur ([20] oder [25]) zu finden. Abbildung 24 Skizze der Messemethode einer Ulbricht-Kugel Die gesamte Lichtmenge des LED-Systems wird in der Ulbricht- Kugel auf einmal detektiert. Die Veränderung der Lichtmenge wäh- rend der Stabilisierungsphase kann mit dieser Methode aufgezeich- net werden. Für eine Auswertung der Messergebnisse sollte die Sta- bilisierungsphase abgewartet werden, da sowohl die Lichtmenge,
